AXE 60 Z

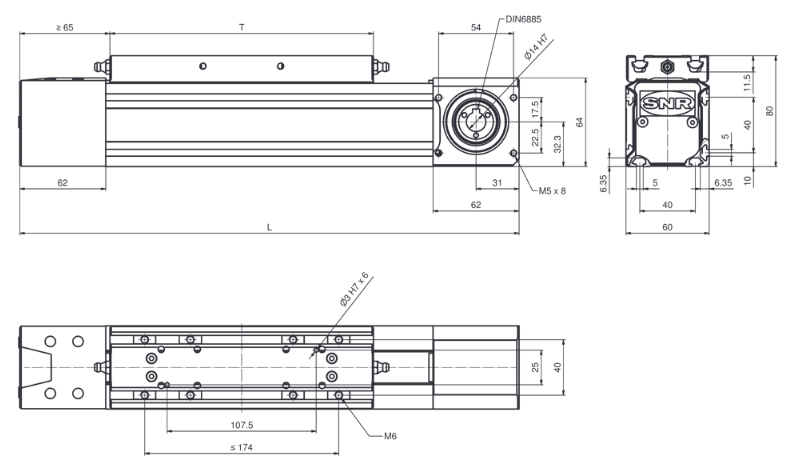

Lineární modul série AXE
- velikost: 60 (60x80)
- pohon: řemen
- typ vedení: lineární profilové kuličkové vedení
- počet kolejnic: 1 centrální
- minimální zdvih: 40mm
- maximální zdvih: 5800mm
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 60 Z | B | 4 860 | 9 650 | 66 | 350 | 180 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 60 Z | B | 2 820 | 2 820 | 19,5 | 127 | 127 |
Technické údaje:
| AXE 60 Z | Jednotka / popis | Hodnota |
| Základní rozměr profilu | mm | 60x80 |
| Typ pohonu | řemen | 25-AT5 |
| Délka pojezdového stolu T | mm | 190 |
| Maximální zdvih | mm | 5 800 |
| Maximální rychlost | m / min | 300 |
| Povolené dynamické zatížení řemene | N | 560 |
| Zdvih na otáčku řemenice | mm | 150+0,3 |
| Potřebný rozběhový moment | Nm | 0,8 |
| Maximální hnací moment | Nm | 13,4 |
| Přesnost opakovaného najíždění | mm | 0,05 |
