AXC-A Omega modul
AXC-A série | řemenový Omega modul pro vertikální aplikace | plně konfigurovatelný
Základní popis

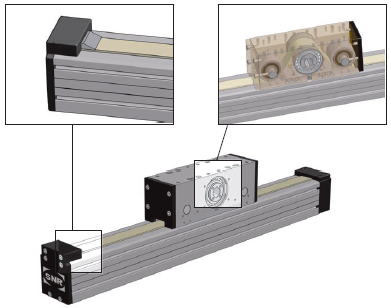

Základem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi kompaktní rozměry. Obsahuje vodicí systém a pohon pomocí ozubeného řemene.
Maximální dosahovaná rychlost až 15m/s. Maximalní délka modulu až 8m. Lineární osa s ozubeným řemenem je vhodná pro rychlou manipulaci a polohování.
Všechny osy jsou vybaveny ozubeným řemenem s profilem zubu AT. Jedná se o PU řemeny s integrovaným ocelovým kordem. Použití černých řemenů zabraňuje zbarvení (stárnutí) pod UV zářením. Tyto řemeny se vyznačují také následujícími vlastnostmi: nízké opotřebení, bezúdržbový, vysoká pevnost v tahu, vysoká přesnost (tolerance rozteče ± 0,2mm/m), odolnost proti UV záření, teplotní rozsah -25°C až +75°C, speciální verze pro použití až -25°C, nízká hladina hluku, verze se schválením pro potravinářský průmysl.
AXC-A je k dispozici ve čtyřech velikostech (40, 60, 80, 120mm). Tyto moduly mohou být vybaveny kladičkovým vedením nebo profilovým kuličkovým vedení.
Řada lineárních jednotek AXC-A (Omega moduly) jsou mimořádně vhodné pro aplikace, kde se je výhodné pohybovat hliníkovým tělem (např. zdvižná osa Z). Tato kompletní řada umožnuje nalézt vhodnou variantu pro každou aplikaci v závislosti na zatížení a podmínkách provozu.
Základní charakteristika
- Použití pro dynamické aplikace
- Zejména pro vertikální aplikace
- Cenově dostupné
- Bezúdržbový řemenový pohon
- Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
- Možnost dodání hnací řemenice s dírou nebo výstupní hřídelí
- Možnost vybavit modul mechanickými spínači nebo indukčními senzory
- Možnost zvýšené účinnosti krytí proti vnějším nečistotám
- Upevnovací díly nebo celé sady pro tvorbu víceosých sestav X-Y-Z
Typ lineárního vedení
Typ vedení
Označení
Délka stolku
Charakteristika
Popis
a (m/s2)
v (m/s)
Kuličkové vedení
B
standardní
50
5
pro vysoké zatížení / 1 centrální kolejnice
Kladičkové vedení
L
standardní
50
15
pro vysoké rychlosti a dlouhé zdvihy
Charakteristika únosností (maximální statické a dynamické zatížení)
Typ jednotky
Typ vedení
Silové zatížení
Momentové zatížení
Statické
Dynamické
Statické
Dynamické
Fy (N)
Fz (N)
Fy (N)
Fz (N)
Mx (Nm)
My (Nm)
Mz (Nm)
Mx (Nm)
My (Nm)
Mz (Nm)
AXC 40 A
B
900
900
500
500
4,2
36
36
2,4
20
20
AXC 60 A
B
9 650
9 650
2 800
2 800
66
350
350
19
100
100
AXC 60 A
L
840
550
840
500
10
27
41
10
27
41
AXC 80 A
B
16 000
16 000
4 650
4 650
150
800
800
43
235
235
AXC 80 A
L
3 400
3 400
3 400
2 300
60
110
110
60
110
170
AXC 120 A
B
28 500
28 500
9 500
9 500
365
2 750
2 750
120
925
925
AXC 120 A
L
5 100
5 100
5 100
3 400
110
260
390
110
260
390
AXC-A série | řemenový Omega modul pro vertikální aplikace | plně konfigurovatelný
Základní popis
Základem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi kompaktní rozměry. Obsahuje vodicí systém a pohon pomocí ozubeného řemene.
Maximální dosahovaná rychlost až 15m/s. Maximalní délka modulu až 8m. Lineární osa s ozubeným řemenem je vhodná pro rychlou manipulaci a polohování.
Všechny osy jsou vybaveny ozubeným řemenem s profilem zubu AT. Jedná se o PU řemeny s integrovaným ocelovým kordem. Použití černých řemenů zabraňuje zbarvení (stárnutí) pod UV zářením. Tyto řemeny se vyznačují také následujícími vlastnostmi: nízké opotřebení, bezúdržbový, vysoká pevnost v tahu, vysoká přesnost (tolerance rozteče ± 0,2mm/m), odolnost proti UV záření, teplotní rozsah -25°C až +75°C, speciální verze pro použití až -25°C, nízká hladina hluku, verze se schválením pro potravinářský průmysl.
AXC-A je k dispozici ve čtyřech velikostech (40, 60, 80, 120mm). Tyto moduly mohou být vybaveny kladičkovým vedením nebo profilovým kuličkovým vedení.
Řada lineárních jednotek AXC-A (Omega moduly) jsou mimořádně vhodné pro aplikace, kde se je výhodné pohybovat hliníkovým tělem (např. zdvižná osa Z). Tato kompletní řada umožnuje nalézt vhodnou variantu pro každou aplikaci v závislosti na zatížení a podmínkách provozu.
Základní charakteristika
- Použití pro dynamické aplikace
- Zejména pro vertikální aplikace
- Cenově dostupné
- Bezúdržbový řemenový pohon
- Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
- Možnost dodání hnací řemenice s dírou nebo výstupní hřídelí
- Možnost vybavit modul mechanickými spínači nebo indukčními senzory
- Možnost zvýšené účinnosti krytí proti vnějším nečistotám
- Upevnovací díly nebo celé sady pro tvorbu víceosých sestav X-Y-Z
Typ lineárního vedení
| Typ vedení |
Označení |
Délka stolku | Charakteristika | Popis | |||
| a (m/s2) |
v (m/s) | ||||||
| Kuličkové vedení | B | standardní | 50 | 5 | pro vysoké zatížení / 1 centrální kolejnice | ||
| Kladičkové vedení | L | standardní | 50 | 15 | pro vysoké rychlosti a dlouhé zdvihy | ||
Charakteristika únosností (maximální statické a dynamické zatížení)
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | ||||||||
| Statické |
Dynamické | Statické | Dynamické | ||||||||
| Fy (N) | Fz (N) | Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 40 A | B | 900 | 900 | 500 | 500 | 4,2 | 36 | 36 | 2,4 | 20 | 20 |
| AXC 60 A | B | 9 650 | 9 650 | 2 800 | 2 800 | 66 | 350 | 350 | 19 | 100 | 100 |
| AXC 60 A | L | 840 | 550 | 840 | 500 | 10 | 27 | 41 | 10 | 27 | 41 |
| AXC 80 A | B | 16 000 | 16 000 | 4 650 | 4 650 | 150 | 800 | 800 | 43 | 235 | 235 |
| AXC 80 A | L | 3 400 | 3 400 | 3 400 | 2 300 | 60 | 110 | 110 | 60 | 110 | 170 |
| AXC 120 A | B | 28 500 | 28 500 | 9 500 | 9 500 | 365 | 2 750 | 2 750 | 120 | 925 | 925 |
| AXC 120 A | L | 5 100 | 5 100 | 5 100 | 3 400 | 110 | 260 | 390 | 110 | 260 | 390 |
-

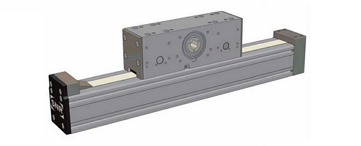

AXC 60 A
Profil: 60x130 / Maximální dynamické zatížení řemene: 560N / Maximální délka modulu 8000mm / Maximální rychlost: až 15m/sLineární modul série AXC-A (OMEGA POHON)
... Learn More
- velikost: 60
- základní rozměr: 60x130
- pohon: řemen
- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu s profilovým kuličkovým vedením: 8000mm
- maximální délka modulu s kladičkovým vedením: 6000mm
-
AXC 80 A
Profil: 80x170 / Maximální dynamické zatížení řemene: 870N / Maximální délka modulu 8000mm / Maximální rychlost: až 15m/sLineární modul série AXC-A (OMEGA POHON)
... Learn More
- velikost: 80
- základní rozměr: 80x170
- pohon: řemen
- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu s profilovým kuličkovým vedením: 8000mm
- maximální délka modulu s kladičkovým vedením: 8000mm
-
AXC 120 A
Profil: 120x280 / Maximální dynamické zatížení řemene: 2500N / Maximální délka modulu 8000mm / Maximální rychlost: až 15m/sLineární modul série AXC-A (OMEGA POHON)
... Learn More
- velikost: 120
- základní rozměr: 120x280
- pohon: řemen
- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu s profilovým kuličkovým vedením: 8000mm
- maximální délka modulu s kladičkovým vedením: 8000mm
-

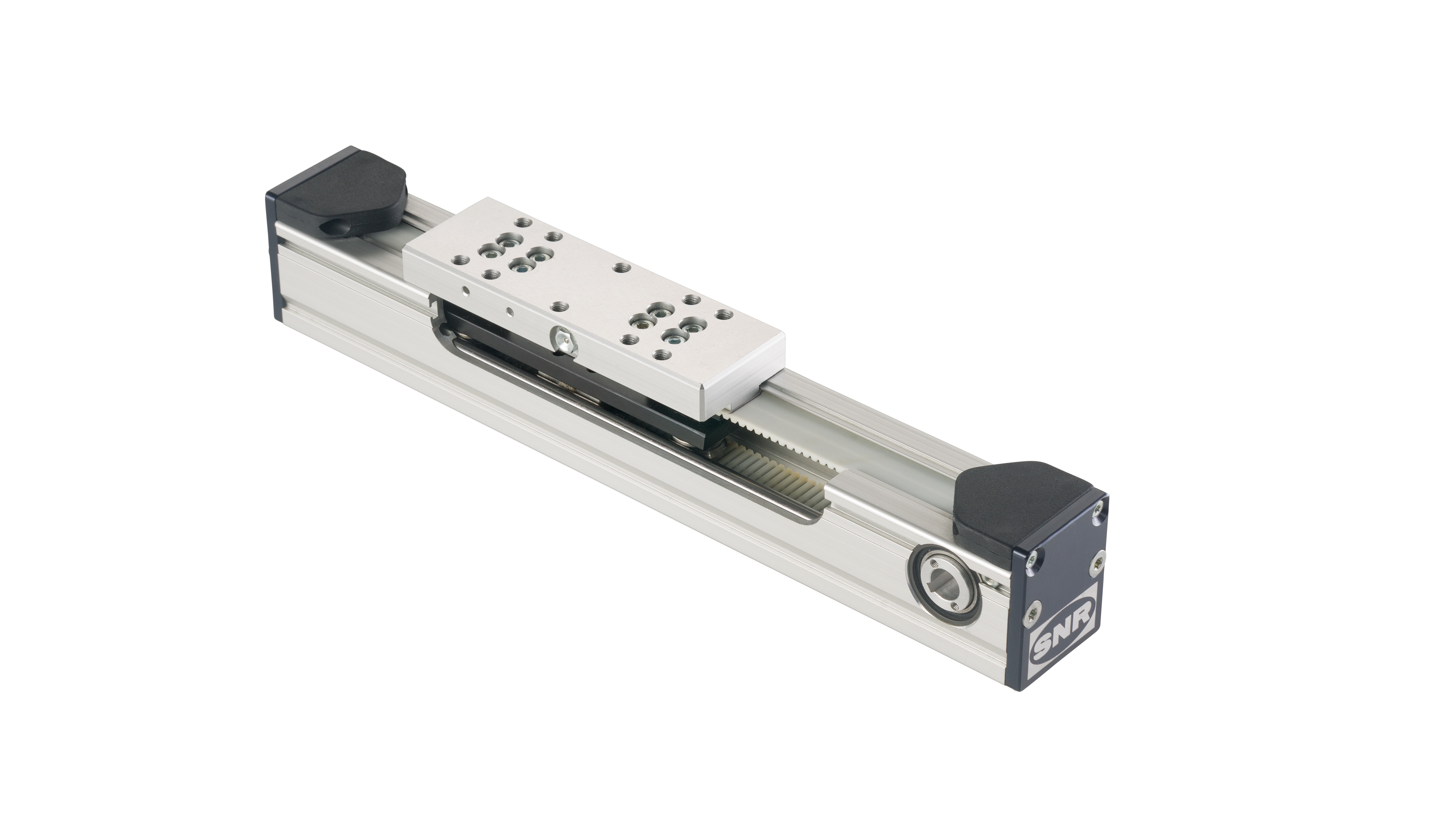

AXC 40 A
Profil: 40x92,5 / Maximální dynamické zatížení řemene: 210N / Maximální délka modulu 6000mm / Maximální rychlost: až 5m/sLineární modul série AXC-A (OMEGA POHON)
... Learn More
- velikost: 40
- základní rozměr: 40x92,5
- pohon: řemen
- typ vedení: lineární profilové kuličkové
- maximální délka modulu: 6000mm
