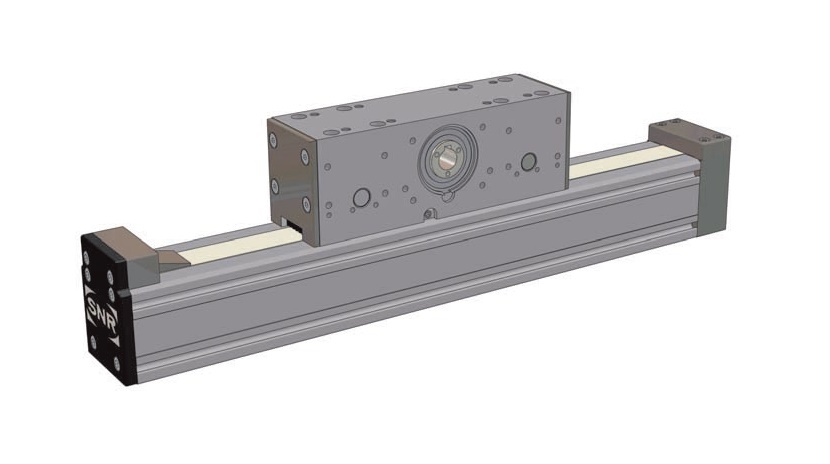

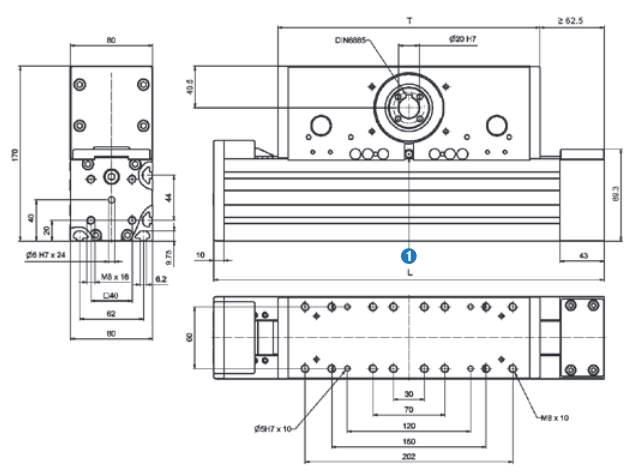

1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
a (m/s2) |
v (m/s) | |||
Kladičkové vedení | L | 255 | 50 | 15 |
Kuličkové vedení | B | 255 | 50 | 5 |
Maximální statická únosnost:
Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
AXC 80 A |
L | 3 400 | 3 400 | 60 | 110 | 110 |
AXC 80 A |
B | 7 900 | 16 000 | 150 | 800 | 800 |
Maximální dynamická únosnost:
Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
AXC 80 A | L | 3 400 | 2 300 | 60 | 110 | 170 |
AXC 80 A |
B | 4 650 | 4 650 | 43 | 235 | 235 |
Technické údaje:
AXC 80 A |
Jednotka / popis | Hodnota |
Základní rozměr | mm | 80x170 |
Geometrický moment setrvačnosti profilu Iy | cm4 | 149,9 |
Geometrický moment setrvačnosti profilu Iz | cm4 | 199,2 |
Typ pohonu | řemen | 32-AT5 |
Povolené dynamické zatížení řemene | N | 870 |
Zdvih na otáčku řemenice | mm | 200+0,4 |
Potřebný rozběhový moment | Nm | 1,6 |
Maximální hnací moment | Nm | 27,7 |
Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 5,0 |
Maximální délka modulu s vedením typ B | m | 8,0 |
Maximální délka modulu s vedením typ L | m | 8,0 |
Přesnost opakovaného najíždění | mm | 0,05 |
Hmotnost:
![M](/images/M.jpg)
AXC 80 A |
Jednotka | Typ vedení |
|
L |
B | ||
Základní hmotnost (včetně pojezdového stolu) | kg | 10,0 | 10,6 |
Hmotnost na 100mm zdvihu | kg | 0,7 | 0,8 |
Hmotnost pojezdového stolu | kg | 5,5 | 5,9 |
![axc a section](/images/axc-a-section.png)
