AXC 40 S
Lineární modul série AXC-S
- velikost: 40
- základní rozměr: 40x52
- pohon: kuličkový šroub
- průměr šroubu: 12
- stoupání šroubu: 5 / 10
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 2500mm

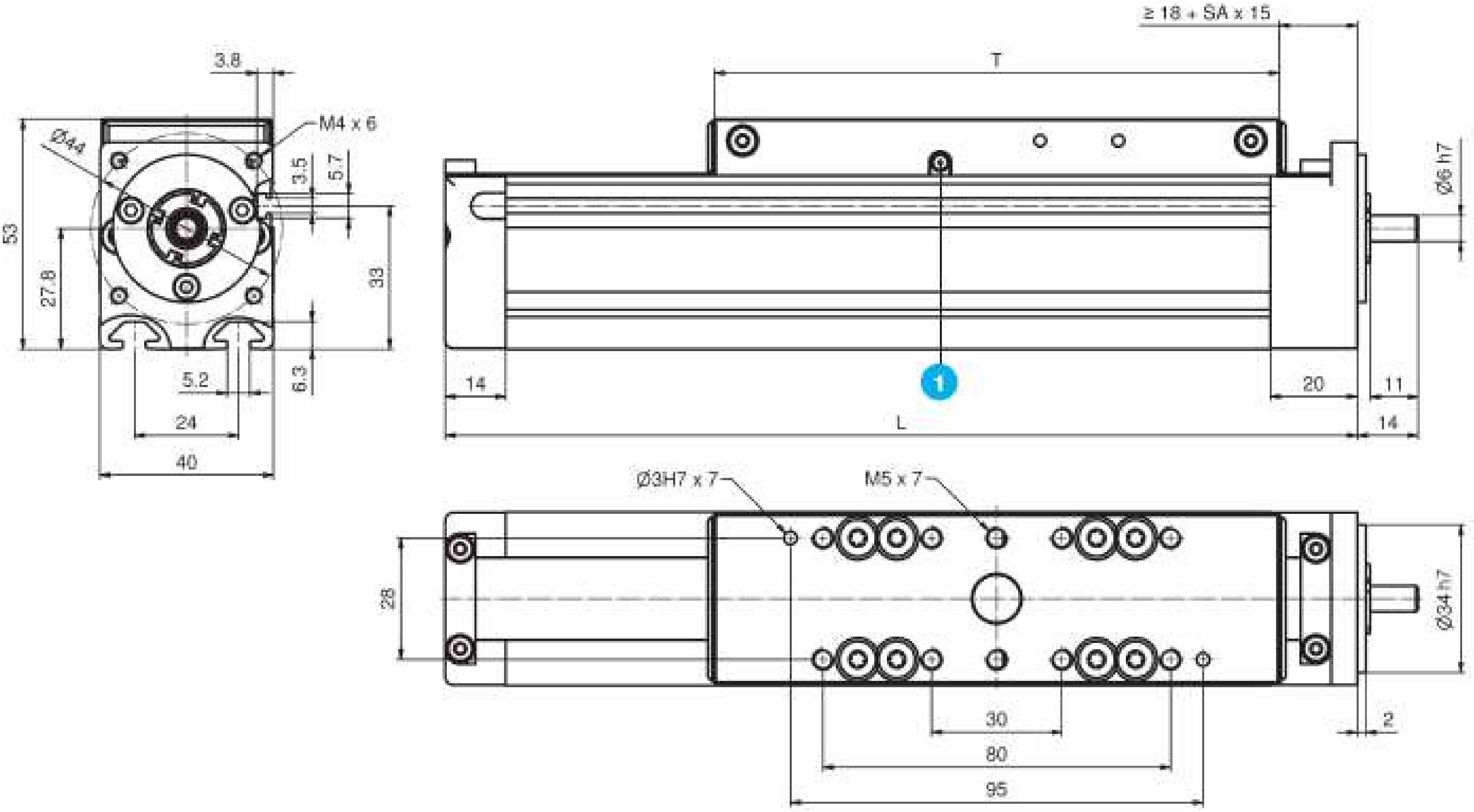

1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení | B | 110 | 50 | 5 |
Typ kuličkového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 12 x 5 | SN1205 | standardní | pravý | 52 |
| 12 x 10 | SN1210 | standardní | pravý | 52 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 40 S |
B | 900 | 900 | 4,4 | 30 | 30 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 40 S |
B | 675 | 675 | 3,2 | 22 | 22 |
Technické údaje:
| AXC 40 S |
Jednotka / popis | Hodnota | |
| Základní rozměr profilu | mm | 40x53 | |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 9,521 | |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 12,14 | |
| Maximální délka modulu | mm | 2 500 | |
| Typ pohonu | kuličkový šroub | 12x5 | 12x10 |
| Maximální rychlost | m / min | 30 | 60 |
| Dynamické zatížení kuličkového šroubu | N | 3 600 | 2 500 |
| Potřebný rozběhový moment | Nm | 0,3 | 0,3 |
| Maximální hnací moment | Nm | 0,8 | 1,6 |
| Maximální axiální provozní zatížení | N | 980 | 980 |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,11 | 0,11 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,07 |
| Účinnost | % | 98 | 98 |

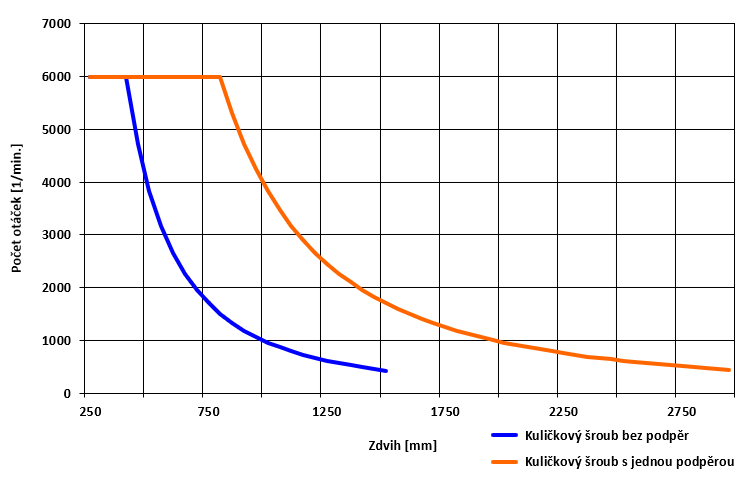

Maximální přípustné otáčky šroubu v jednotce AXC 40 S:
Hmotnost:
| AXC 40 S |
Jednotka | Typ vedení |
| B |
||
| Základní hmotnost (včetně pojezdového stolu) | kg | 1,00 |
| Hmotnost na 100mm zdvihu | kg | 0,30 |
| Hmotnost pojezdového stolu | kg | 0,40 |
