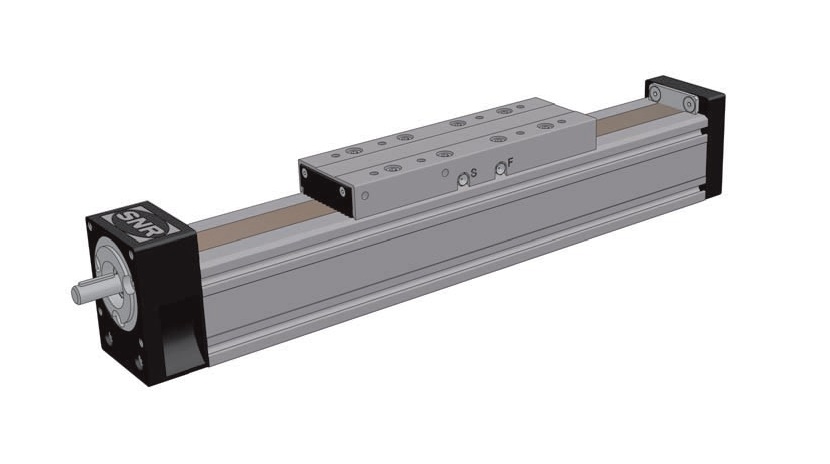

AXC 60 S
Lineární modul série AXC-S
- velikost: 60
- základní rozměr: 60x80
- pohon: kuličkový šroub
- průměr šroubu: 16
- stoupání šroubu: 5 / 10 / 16
- typ vedení: lineární profilové kuličkové / kladičkové
- maximální délka modulu s profilovým kuličkovým vedením: 3500mm
- maximální délka modulu s kladičkovým vedením: 3500mm

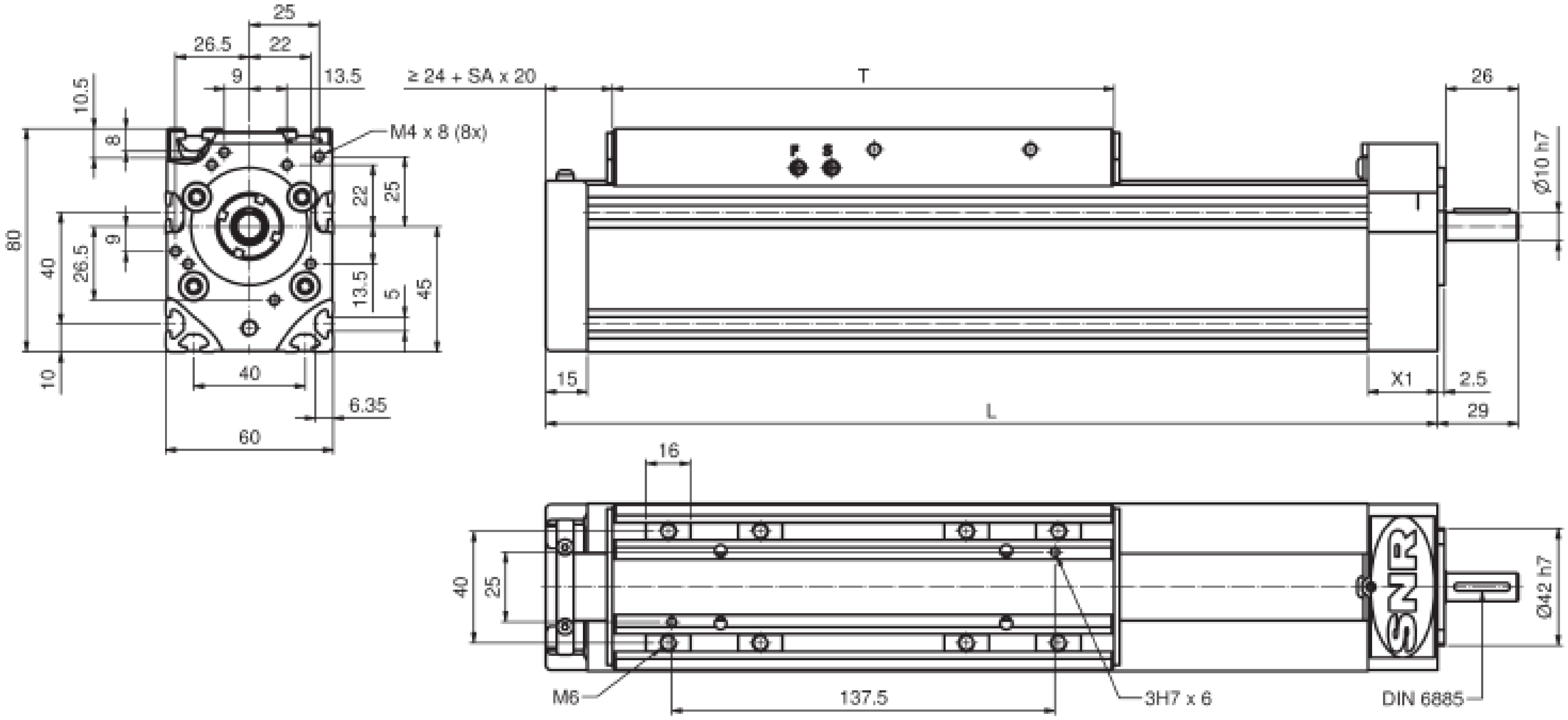

1 - domazávání přístupné z obou stran pojezdového stolu
2 - doporučená poloha pro otvor Ø5H7 (na vyžádání)
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení | B | 180 | 50 | 5 |
| Kuličkové vedení | C | 230 | 50 | 5 |
Typ kuličkového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 16 x 5 | SN1605 | standardní | pravý / levý | 52 |
| 16 x 10 | SN1610 | standardní | pravý | 52 |
| 16 x 16 | SN1616 | standardní | pravý | 52 |
| 16 x 5 | SV1605 | zesílené | pravý / levý | 52 |
| 16 x 10 | SV1610 | zesílené | pravý | 52 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 S |
B | 2 400 | 3 950 | 27 | 200 | 116 |
| AXC 60 S | C | 4 850 | 9 650 | 66 | 600 | 306 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 S |
B | 1 450 | 1 450 | 10 | 70 | 70 |
| AXC 60 S | C | 3 550 | 3 550 | 24 | 220 | 220 |
Technické údaje:
| AXC 60 S |
Jednotka / popis | Hodnota | ||||
| Základní rozměr profilu | mm | 60x80 | ||||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 40,04 | ||||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 60,64 | ||||
| Maximální délka modulu | mm | 3 500 | ||||
| Typ pohonu | kuličkový šroub | SN1605 | SV1605 | SN1610 | SV1610 | SN1616 |
| Maximální rychlost | m / min | 30 | 30 | 60 | 60 | 96 |
| Dynamické zatížení kuličkového šroubu | N | 7 280 | 16 100 | 7 380 | 8 240 | 5 410 |
| Potřebný rozběhový moment | Nm | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 |
| Maximální hnací moment | Nm | 1,8 | 2,6 | 3,5 | 5,3 | 5,6 |
| Maximální axiální provozní zatížení | N | 2 200 | 3 300 | 2 200 | 3 300 | 2 200 |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,31 | 0,31 | 0,31 | 0,31 | 0,34 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
| Účinnost | % | 97 | 98 | 98 | 98 | 98 |

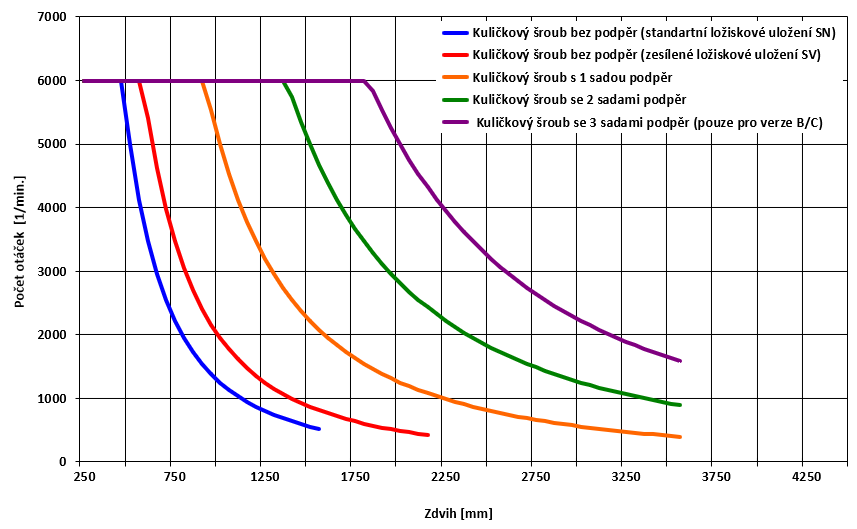

Maximální přípustné otáčky šroubu v jednotce AXC 60 S:
Hmotnost:
| AXC 60 S |
Jednotka | Typ vedení |
|
| B |
C | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 2,70 | 3,40 |
| Hmotnost na 100mm zdvihu | kg | 0,61 | 0,61 |
| Hmotnost pojezdového stolu | kg | 0,80 | 1,20 |
