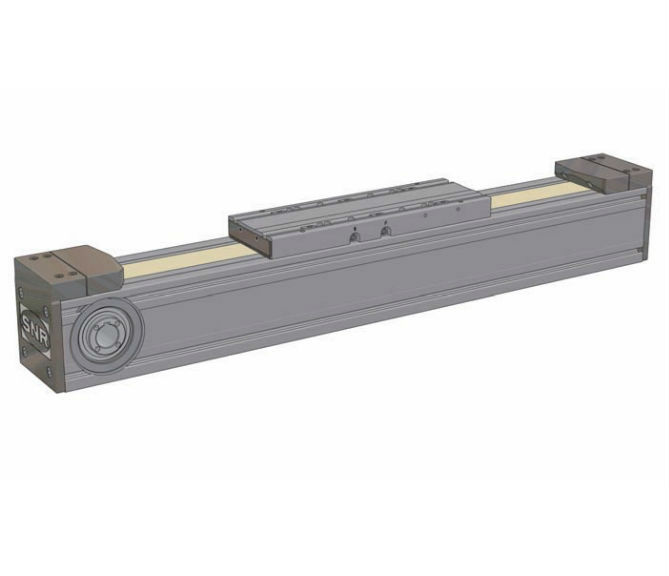

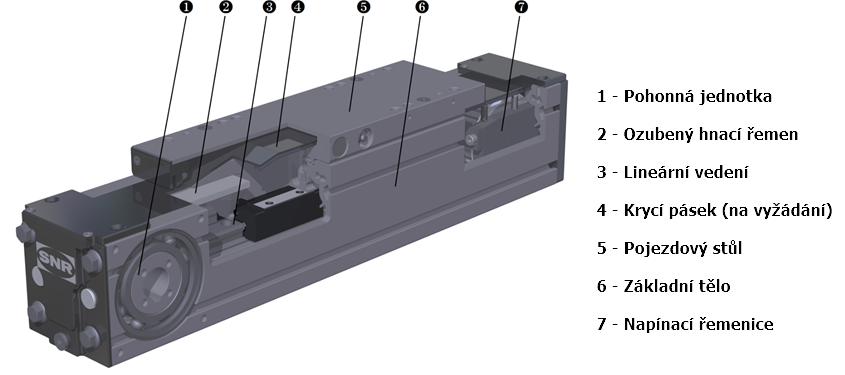

AXC 100 Z
Lineární modul série AXC-Z
- velikost: 100
- základní rozměr: 100x125 (pro vedení typ B / C / L)
- základní rozměr: 104x125 (pro vedení typ D)
- pohon: řemen
- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu profilovým kuličkovým vedením: 8000mm
- maximální délka modulu s kladičkovým vedením: 8000mm
* pro vodící systém B / D / L
** pro vodící systém C

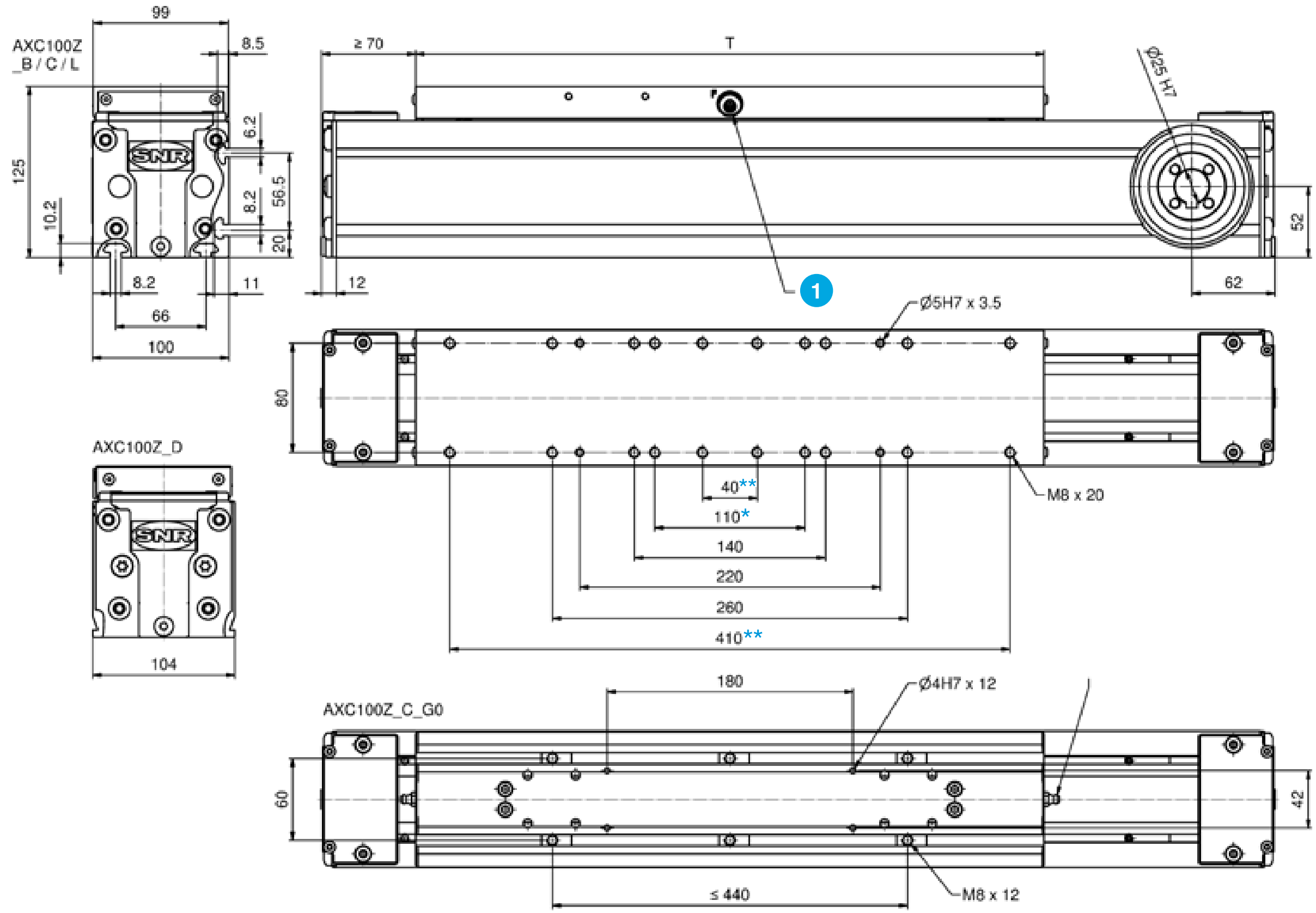

1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kladičkové vedení | L | 320 | 50 | 15 |
| Kuličkové vedení | B | 320 | 50 | 5 |
| Kuličkové vedení | C | 460 | 50 | 5 |
| Kuličkové vedení | D | 320 | 50 | 5 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 100 Z | L | 3 400 | 2 300 | 87 | 120 | 180 |
| AXC 100 Z | B | 11 000 | 16 500 | 175 | 900 | 560 |
| AXC 100 Z | C | 11 000 | 16 500 | 175 | 2 100 | 1 260 |
| AXC 100 Z | C* | 1 500 | 16 500 | - | 2 100 | - |
| AXC 100 Z | D | 23 750 | 23 750 | 680 | 1 100 | 1 100 |
* verze konfigurace G - s prvkem kompenzace tolerance, pevným nebo vystředěným ve směru y
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 100 Z | L | 3 400 | 2 300 | 87 | 120 | 180 |
| AXC 100 Z | B | 5 000 | 5 000 | 52 | 275 | 275 |
| AXC 100 Z | C | 5 000 | 5 000 | 52 | 630 | 630 |
| AXC 100 Z | C* | 1 500 | 5 000 | - | 630 | - |
| AXC 100 Z | D | 7 000 | 7 000 | 200 | 325 | 325 |
* verze konfigurace G - s prvkem kompenzace tolerance, pevným nebo vystředěným ve směru y
Technické údaje:
| AXC 100 Z | Jednotka / popis | Hodnota |
| Základní rozměr pro vedení B / C / L | mm | 100x125 |
| Geometrický moment setrvačnosti profilu Iy pro B / C / L | cm4 | 366,7 |
| Geometrický moment setrvačnosti profilu Iz pro B / C / L | cm4 | 482,8 |
| Základní rozměr pro vedení D | mm | 104x125 |
| Geometrický moment setrvačnosti profilu Iy pro D | cm4 | 377,1 |
| Geometrický moment setrvačnosti profilu Iz pro D | cm4 | 500,4 |
| Typ pohonu | řemen | 40-STD8 |
| Povolené dynamické zatížení řemene | N | 2 200 |
| Zdvih na otáčku řemenice | mm | 264+0,5 |
| Potřebný rozběhový moment | Nm | 3,1 |
| Maximální hnací moment | Nm | 92,6 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 14,3 |
| Maximální délka modulu s vedením typ B / C / L | m | 8,0 |
| Maximální délka modulu s vedením typ D | m | 6,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
*verze konfigurace G
Hmotnost:
| AXC 100 Z |
Jednotka | Typ vedení |
|||
| L |
B | C | D | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 11,9 | 11,1 | 12,4 | 11,7 |
| Hmotnost na 100mm zdvihu | kg | 1,1 | 1,2 | 1,2 | 1,1 |
| Hmotnost pojezdového stolu | kg | 2,6 | 2,6 | 3,9 | 3,2 |
