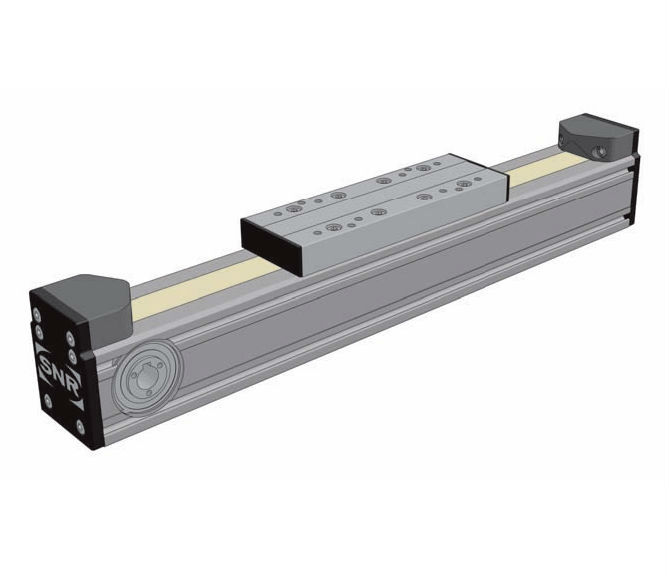

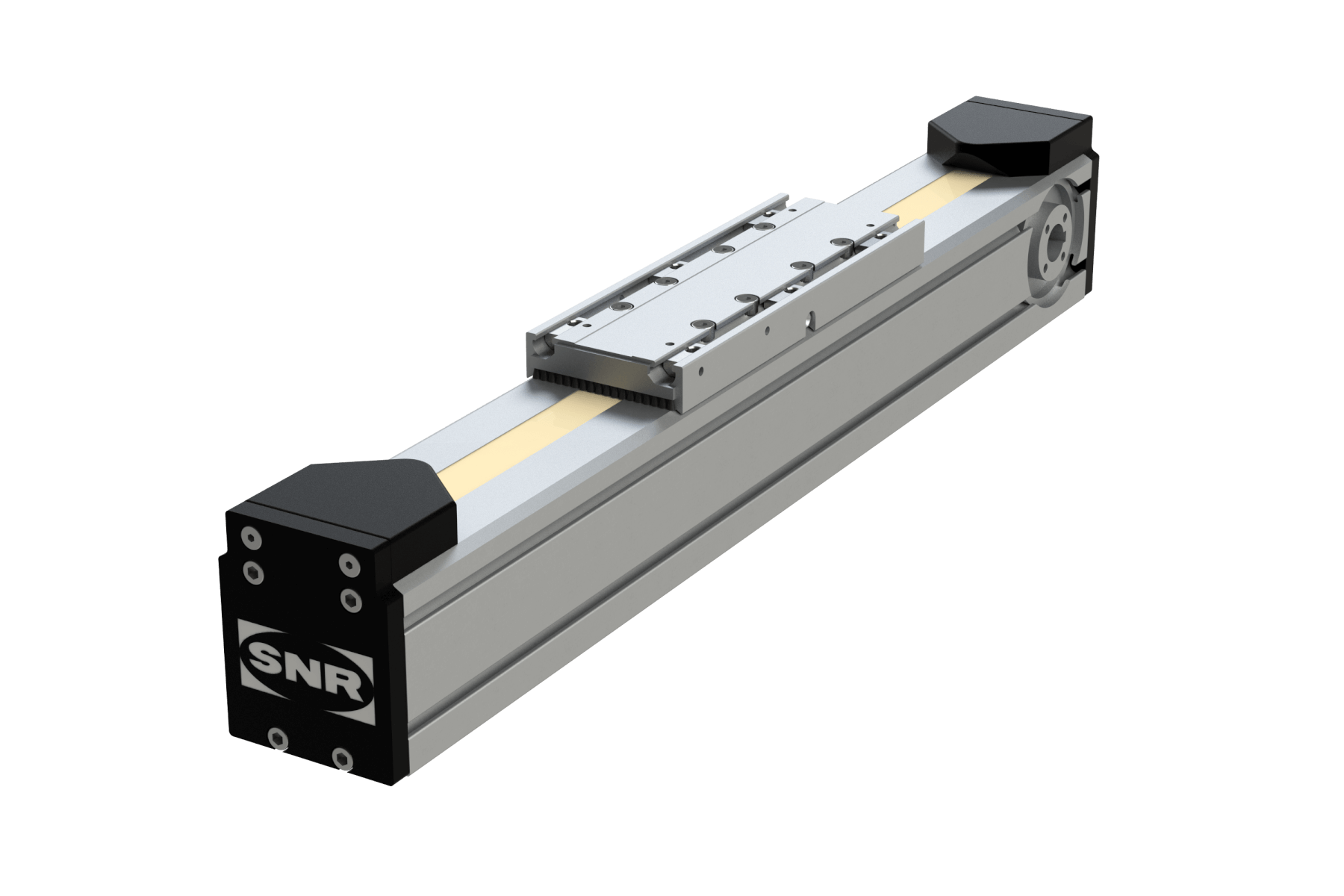

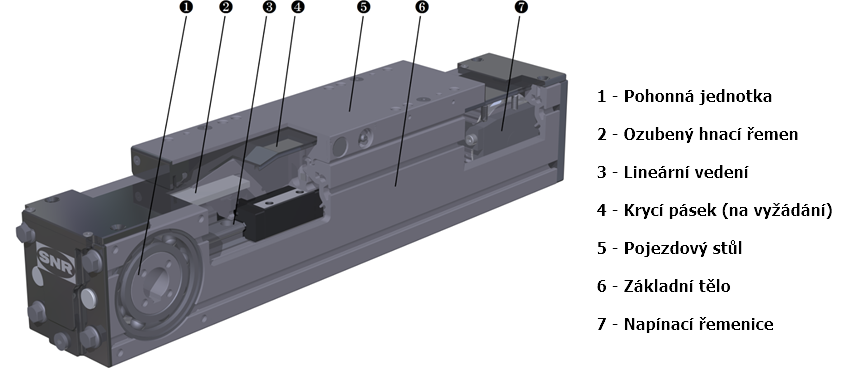

AXC 60 Z
Lineární modul série AXC-Z
- velikost: 60
- základní rozměr: 60x80
- pohon: řemen
- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu s profilovým kuličkovým vedením: 8000mm
- maximální délka modulu s kladičkovým vedením: 6000mm

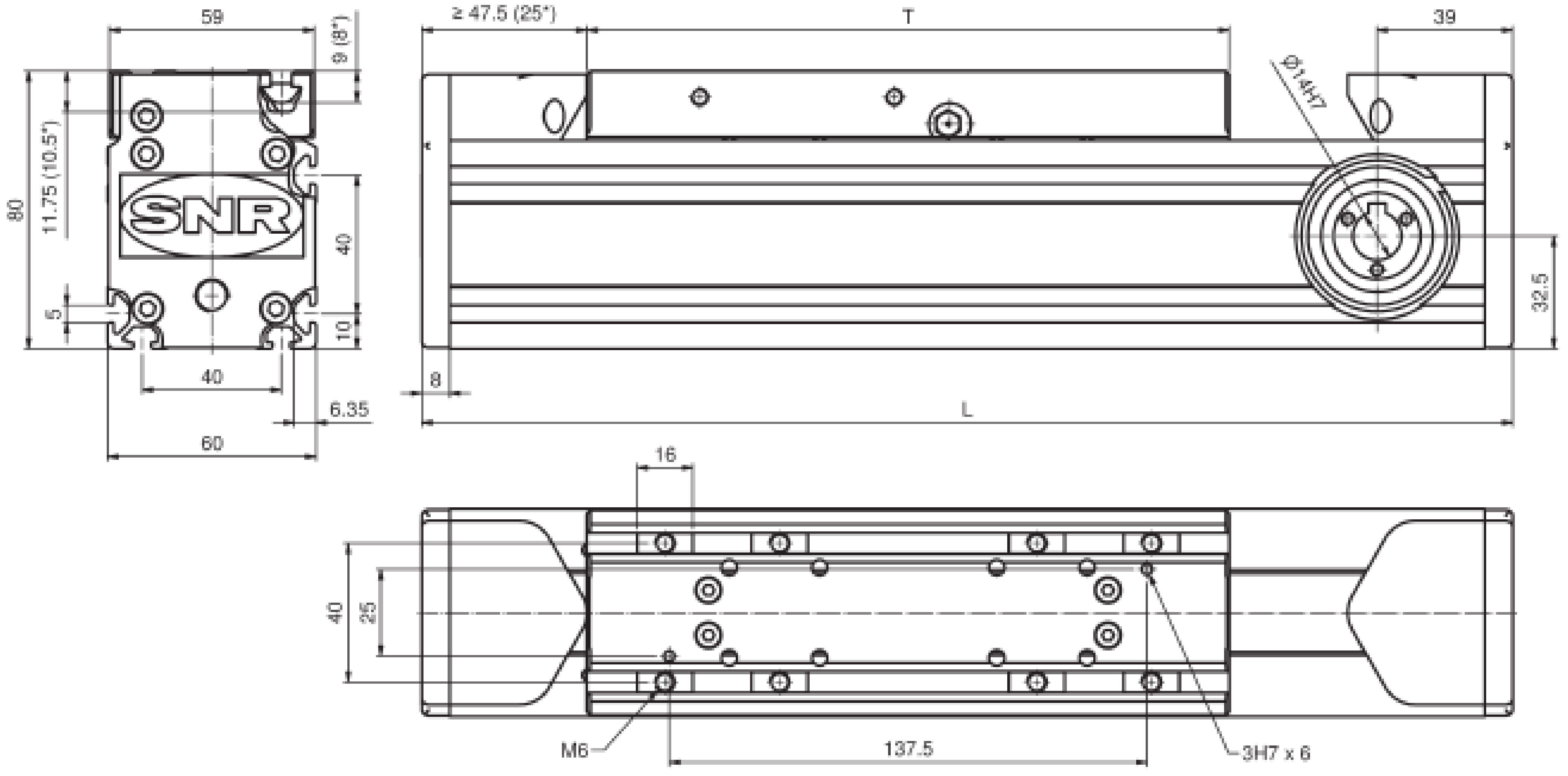

* délka stolku 230mm pro konfiguraci s krycím páskem
1 - domazávání přístupné z obou stran pojezdového stolu
2 - doporučená poloha pro otvor Ø5H7 (na vyžádání)
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kladičkové vedení | L | 185 (*230 s krycím páskem) | 50 | 15 |
| Kuličkové vedení | B | 185 (*230 s krycím páskem) | 50 | 5 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 Z | L | 840 | 550 | 10 | 27 | 41 |
| AXC 60 Z | B | 4 860 | 9 650 | 66 | 350 | 180 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXC 60 Z | L | 840 | 500 | 10 | 27 | 41 |
| AXC 60 Z | B | 2 800 | 2 800 | 19 | 100 | 100 |
Technické údaje:
| AXC 60 Z | Jednotka / popis | Hodnota |
| Základní rozměr | mm | 60x80 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 40,04 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 60,64 |
| Typ pohonu | řemen | 25-AT5 |
| Povolené dynamické zatížení řemene | N | 560 |
| Zdvih na otáčku řemenice | mm | 150+0,3 |
| Potřebný rozběhový moment | Nm | 0,8 |
| Maximální hnací moment | Nm | 13,4 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 0,74 |
| Maximální délka modulu s vedením typ B | m | 8,0 |
| Maximální délka modulu s vedením typ L | m | 6,0 |
| Přesnost opakovaného najíždění | mm | 0,05 |
Hmotnost:
| AXC 60 Z |
Jednotka | Typ vedení |
|
| L |
B | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 2,6 | 2,9 |
| Hmotnost na 100mm zdvihu | kg | 0,4 | 0,5 |
| Hmotnost pojezdového stolu | kg | 1,0 | 1,1 |
