AXLT-T pohon trapézovým šroubem

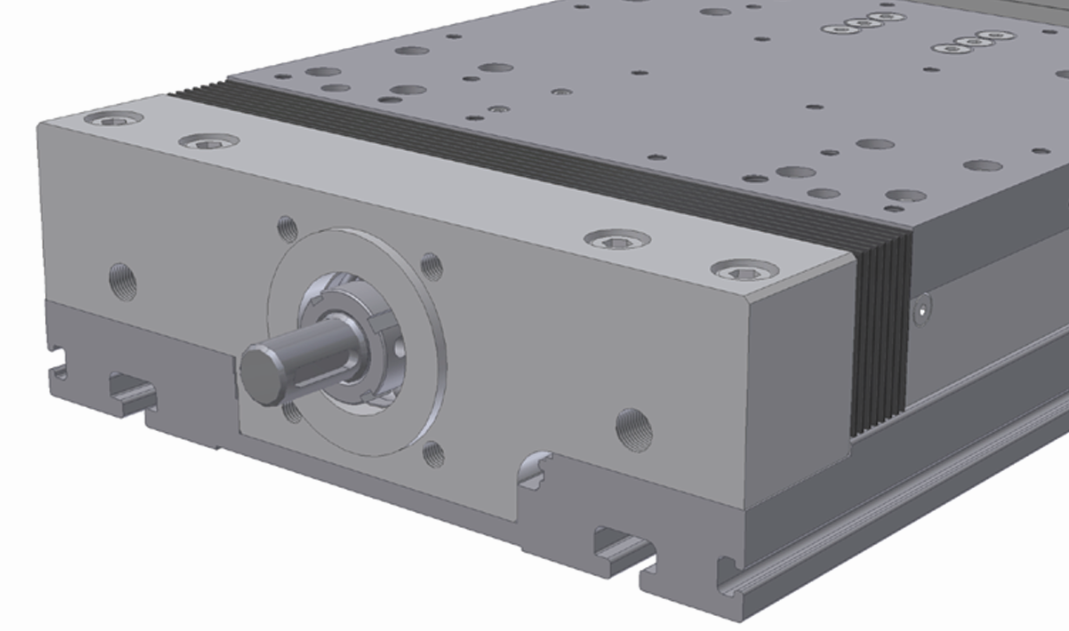

AXLTS 1

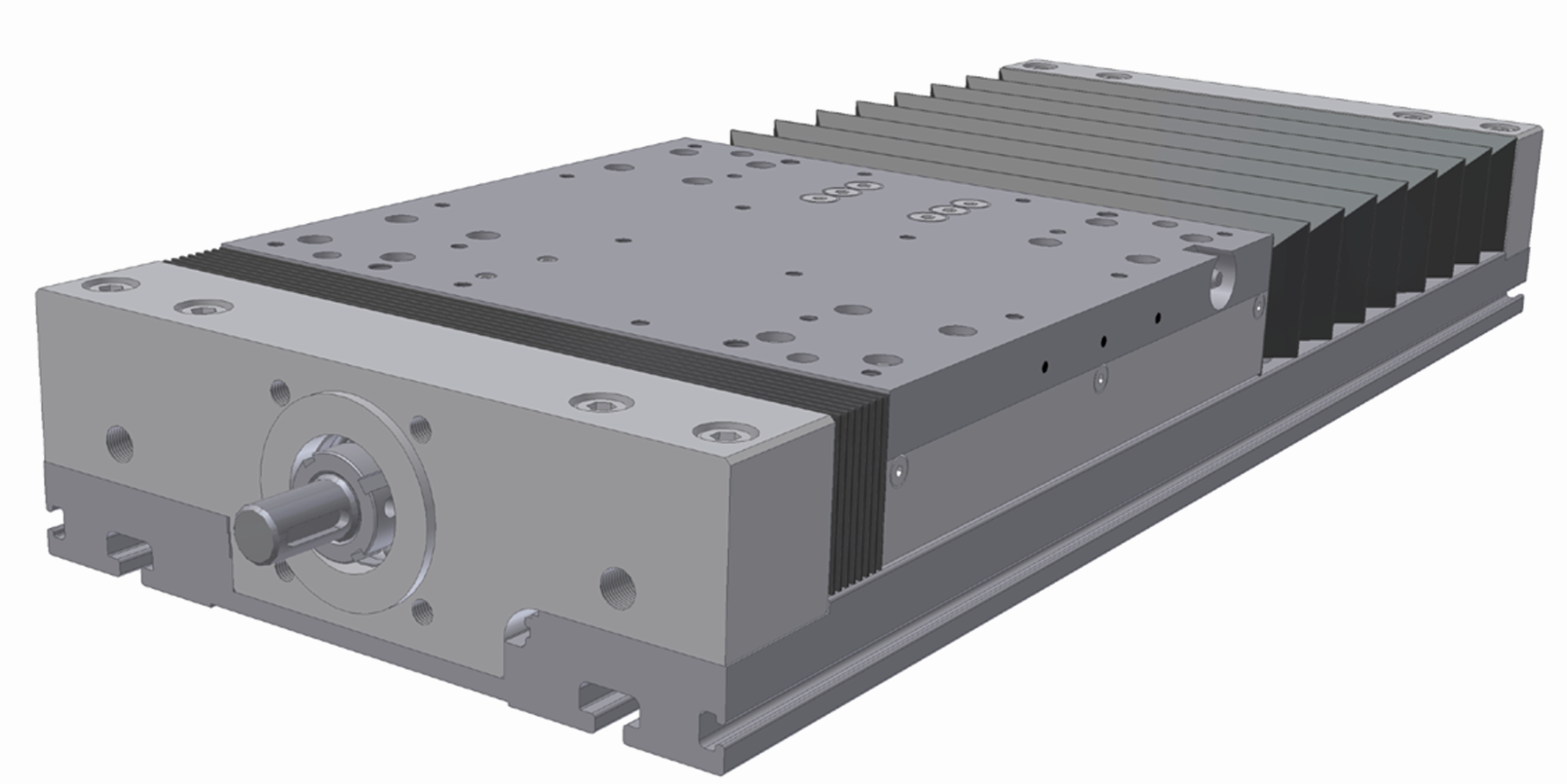

Lineární stůl AXLT je navržen pro aplikace, kde je nutné přenést vysoké silové a momentové zatížení. Základem je hliníkový profil pro uložení dvou paralelních lineárních vedení s kuličkovým vozíkem (každá kolejnice má dva vozíky) a pohonu pomocí pohybového šroubu. Tento šroub je trapézový.

Maximální dosahovaná rychlost je závislá na kritických otáčkách pohybového šroubu. Maximalní délka stolu až 3,5m.

Připojení motoru k jednotce je realizováno pomocí příruby se spojkou přímým spojením nebo pomocí řemenové předlohy a tím dosáhnout délkové úspory místa.

AXLT-T je k dispozici ve čtyřech velikostech (155, 225, 325, 455mm). Připojení motoru k jednotce je realizováno pomocí příruby se spojkou přímým spojením


Základní charakteristika:AXLT225SN25 copy e1538416670489

  • Použití pro přenos vysokého silového a momentového zatížení
  • Výběr různých stoupání šroubu
  • Vysoké posuvné síly
  • Bez nutnosti použití převodovky
  • Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
  • Možnost změny polohy pomocí řemenové předlohy
  • Možnost vybavit modul mechanickými spínači nebo indukčními senzory
  • Možnost zvýšené účinnosti krytí proti vnějším nečistotám
  • Upevnovací díly nebo celé sady pro tvorbu víceosých sestav X-Y

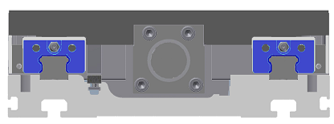

Typ lineárního vedení:axlt 2

Typ vedení
Označení
Délka stolku Charakteristika Popis
a (m/s2) v (m/s)
Kuličkové vedení D standartní 50 5 pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení E dlouhý 50 5 pro vysoké zatížení / 2 paralelní kolejnice

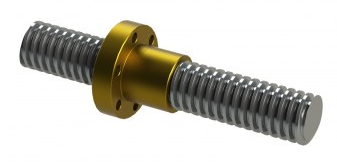

Typ pohybového šroubu:TS

Typ šroubu
Velikost AXLT Označení
Průměry
Stoupání
(mm) (mm)
Trapézový šroub 155 T20xx 20 4 / 8
Trapézový šroub 225 T24xx 24 5 / 10
Trapézový šroub 325 T36xx 36 6 / 12
Trapézový šroub 455 T40xx 40 7

Maximální statická a dynamická únosnost:koo

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Statické
Dynamické Statické Dynamické
Fy (N) Fz (N) Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm) Mx (Nm) My (Nm) Mz (Nm)
AXLT 155 T D 19 000 19 000 7 000 7 000 1 000 800 800 375 300 300
AXLT 155 T E 19 000 19 000 7 000 7 000 1 000 1 150 1 150 375 425 425
AXLT 225 T D 32 000 32 000 11 500 11 500 2 500 2 250 2 250 925 800 800
AXLT 225 T E 32 000 32 000 11 500 11 500 2 500 3 000 3 000 925 1 050 1 050
AXLT 325 T D 57 000 57 000 24 000 24 000 6 500 5 850 5 850 2 750 2 450 2 450
AXLT 325 T E 57 000 57 000 24 000 24 000 6 500 8 000 8 000 2 750 3 400 3 400
AXLT 455 T D 82 000 82 000 33 000 33 000 12 000 11 500 11 500 5 000 4 700 4 700

  • AXLT 155 T
    Profil: 155x60 / Trapézový šroub / Maximální délka modulu 3500mm / Maximální rychlost: 8,5m/min

    NTN SNR logo
    Lineární modul série AXLT-T - velikost: 155 - základní rozměr: 155x60 - pohon: trapézový šroub - průměr šroubu: 20 - stoupání šroubu: 4 / 8 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 3500mm
    ... Learn More

  • AXLT 225 T
    Profil: 225x75 / Trapézový šroub / Maximální délka modulu 3500mm / Maximální rychlost: 8,9m/min

    NTN SNR logo
    Lineární modul série AXLT-T - velikost: 225 - základní rozměr: 225x75 - pohon: trapézový šroub - průměr šroubu: 24 - stoupání šroubu: 5 / 10 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 3500mm
    ... Learn More

  • AXLT 325 T
    Profil: 325x90 / Trapézový šroub / Maximální délka modulu 3200mm / Maximální rychlost: 6,9m/min

    NTN SNR logo
    Lineární modul série AXLT-T - velikost: 325 - základní rozměr: 325x90 - pohon: trapézový šroub - průměr šroubu: 36 - stoupání šroubu: 6 / 12 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 3200mm
    ... Learn More

  • AXLT 455 T
    Profil: 455x120 / Trapézový šroub / Maximální délka modulu 3200mm / Maximální rychlost: 3,7m/min

    NTN SNR logo
    Lineární modul série AXLT-T - velikost: 455 - základní rozměr: 455x120 - pohon: trapézový šroub - průměr šroubu: 40 - stoupání šroubu: 7 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 3200mm
