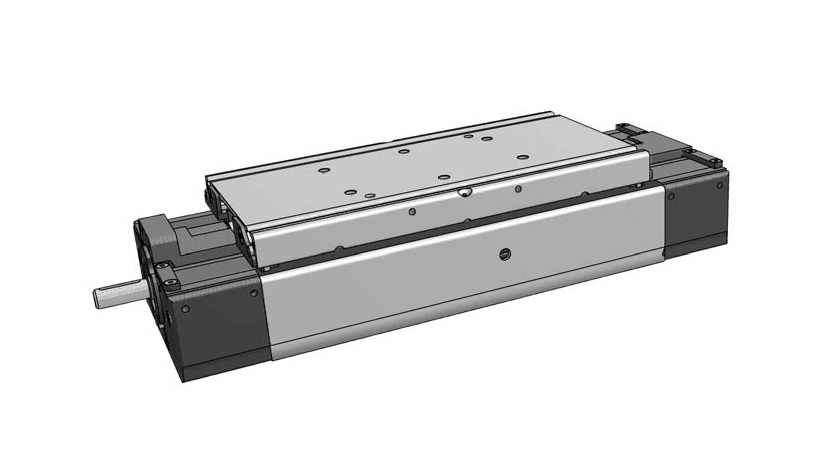

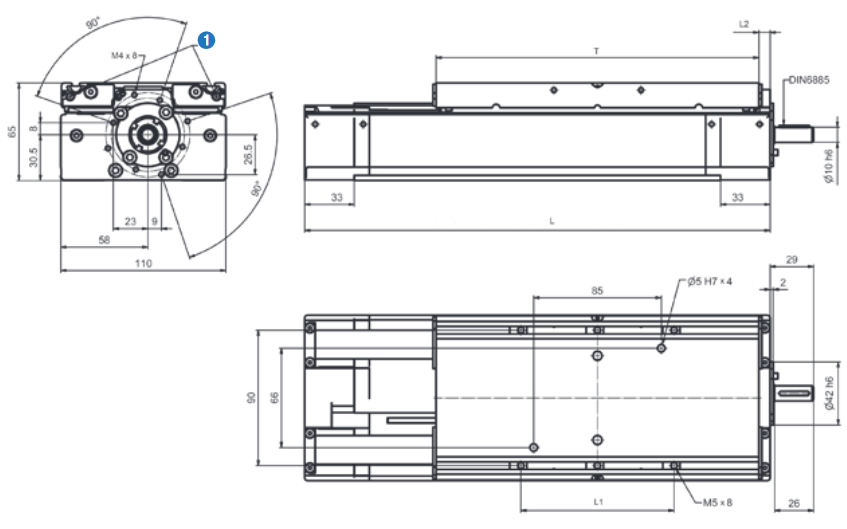

AXDL 110 S
Lineární modul série AXDL-S
- velikost: 110
- základní rozměr: 110x65
- pohon: kuličkový šroub
- průměr šroubu: 16
- stoupání šroubu: 5 / 10 / 16
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 4500mm
1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 215 | 50 | 5 |
| Kuličkové vedení (paralelní kolenice) | E | 275 | 50 | 5 |
Doporučené vzdálenosti upínacích T-kamenů L1:
| Typ vedení |
Označení |
Vzdálenost L1 (mm) |
Délka stolu |
| T (mm) |
|||
| Kuličkové vedení (paralelní kolenice) | D | max.200 (doporučená 120) | 215 |
| Kuličkové vedení (paralelní kolenice) | E | max.200 (doporučená 120) | 275 |
Typ kuličkového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 16 x 5 | SV1605 | standardní | pravý / levý | 52 |
| 16 x 10 | SV1610 | standardní | pravý | 52 |
| 16 x 16 | SV1616 | standardní | pravý | 52 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 110 S |
D | 7 900 | 7 900 | 275 | 390 | 390 |
| AXDL 110 S | E | 19 200 | 19 200 | 670 | 1 250 | 1 250 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 110 S |
D | 2 900 | 2 900 | 100 | 140 | 140 |
| AXDL 110 S | E | 7 100 | 7 100 | 250 | 470 | 470 |
Technické údaje:
| AXDL 110 S |
Jednotka / popis | Hodnota | ||
| Základní rozměr | mm | 110x65 | ||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 37,45 | ||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 138,31 | ||
| Typ pohonu | kuličkový šroub | SV1605 | SV1610 | SV1616 |
| Maximální rychlost | m / min | 25 | 50 | 80 |
| Dynamické zatížení kuličkového šroubu | N | 16 100 | 8 230 | 5 400 |
| Potřebný rozběhový moment | Nm | 0,8 | ||
| Maximální hnací moment | Nm | 1,1 | 2,2 | 3,6 |
| Maximální axiální provozní zatížení | N | 1 400 | 1 400 | 1 400 |
| Moment setrvačnosti šroubu | kgcm2 / m | 0,31 | 0,31 | 0,34 |
| Maximální délka modulu | mm | 4 500 | 4 500 | 4 500 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,03 | 0,03 |
| Účinnost | % | 91 | 97 | 98 |

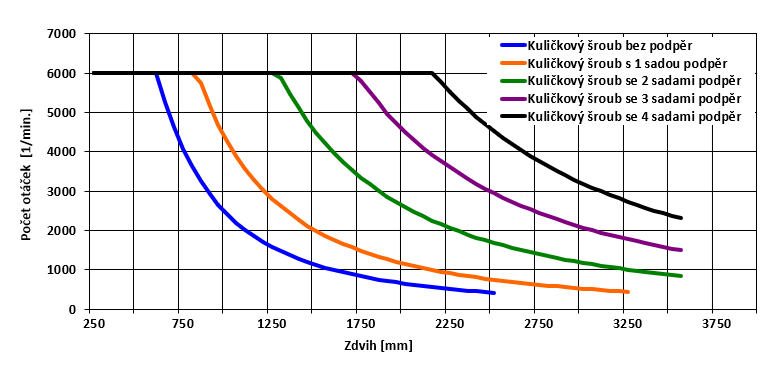

Maximální přípustné otáčky šroubu v jednotce AXDL 110 S:
Hmotnost:
| AXDL 110 S |
Jednotka | Typ vedení |
|
| D |
E | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 3,8 | 5,0 |
| Hmotnost na 100mm zdvihu | kg | 0,7 | 0,7 |
| Hmotnost pojezdového stolu | kg | 0,9 | 1,7 |
