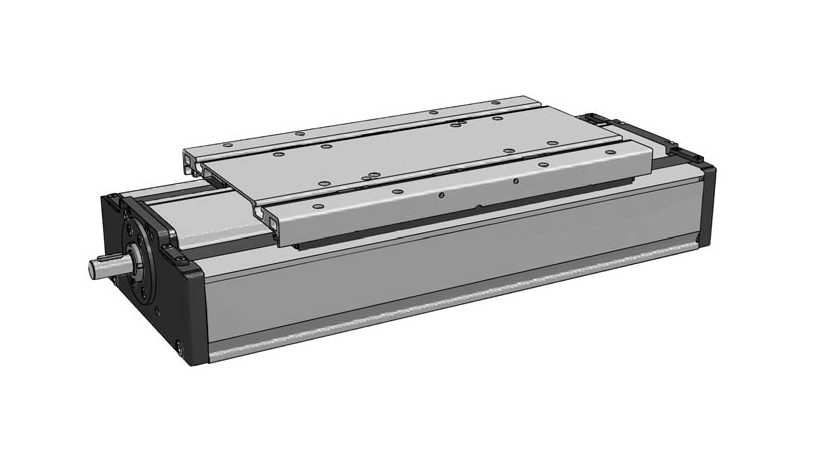

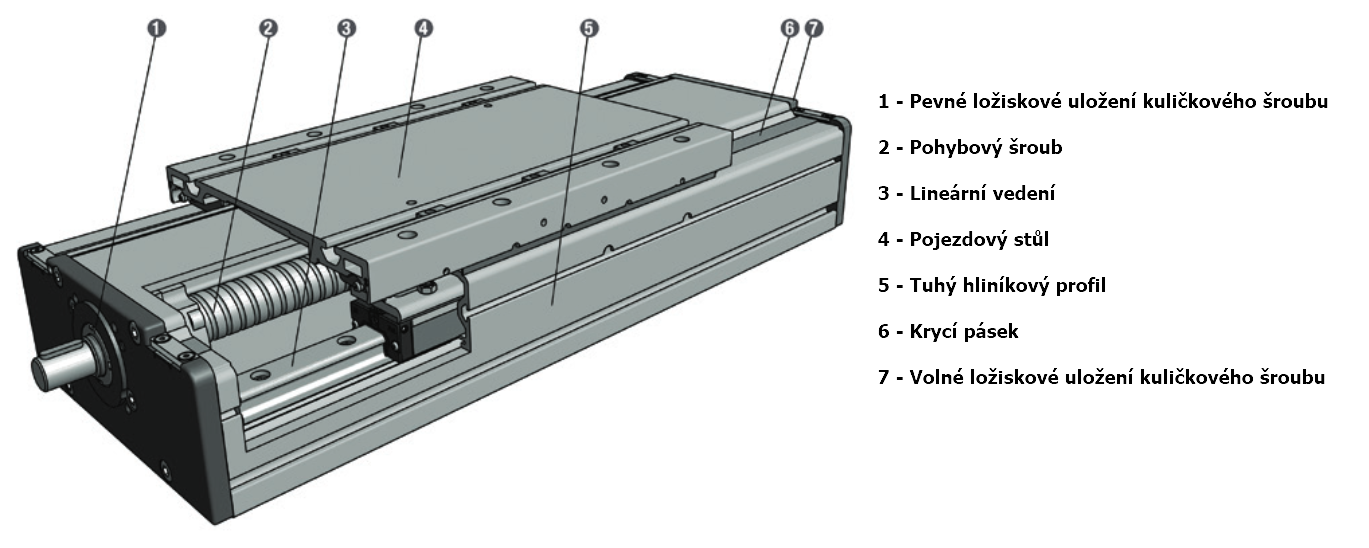

AXDL 160 S
Lineární modul série AXDL-S
- velikost: 160
- základní rozměr: 160x83
- pohon: kuličkový šroub
- průměr šroubu: 25
- stoupání šroubu: 5 / 10 / 25 / 50
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 5800mm
* Volitelné na základě požadavku (nutno specifikovat)

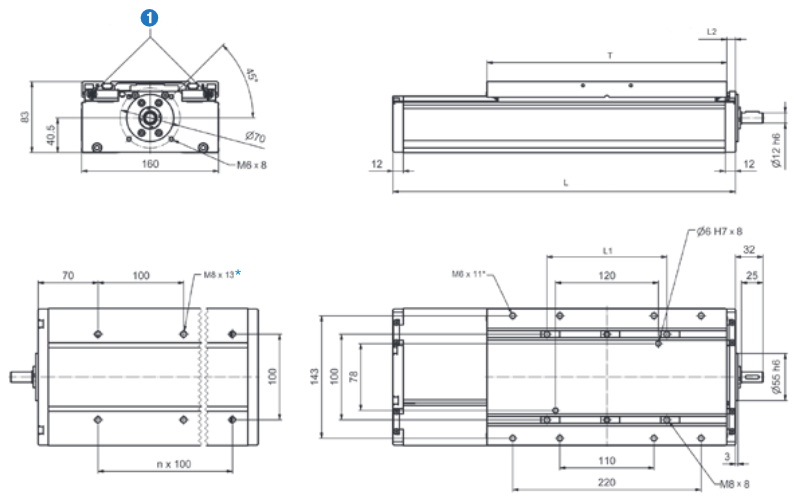

1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 280 | 50 | 5 |
Doporučené vzdálenosti upínacích T-kamenů L1:
| Typ vedení |
Označení |
Vzdálenost L1 (mm) |
Délka stolu |
| T (mm) |
|||
| Kuličkové vedení (paralelní kolenice) | D | max.250 (doporučená 140) | 280 |
Typ kuličkového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 25 x 5 | SV2505 | standardní | pravý | 52 |
| 25 x 10 | SV2510 | standardní | pravý | 52 |
| 25 x 25 | SV2525 | standardní | pravý | 52 |
| 25 x 50 | SV2550 | standardní | pravý | 52 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 160 S |
D | 32 000 | 32 000 | 1 600 | 2 200 | 2 200 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 160 S |
D | 11 500 | 11 500 | 575 | 800 | 800 |
Technické údaje:
| AXDL 160 S |
Jednotka / popis | Hodnota | |||
| Základní rozměr | mm | 160x83 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 140,3 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 666,8 | |||
| Typ pohonu | kuličkový šroub | SV2505 | SV2510 | SV2525 | SV2550 |
| Maximální rychlost | m / min | 18 | 36 | 90 | 180 |
| Dynamické zatížení kuličkového šroubu | N | 19 800 | 16 100 | 12 100 | 15 400 |
| Potřebný rozběhový moment | Nm | 0,3 ... 2,0 | |||
| Maximální hnací moment | Nm | 2,5 | 4,9 | 12,0 | 25,0 |
| Maximální axiální provozní zatížení | N | 3 100 | 3 100 | 3 100 | 3 100 |
| Moment setrvačnosti šroubu | kgcm2 / m | 2,62 | 2,82 | 2,62 | 2,25 |
| Maximální délka modulu | mm | 5 800 | 5 800 | 5 800 | 5 800 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,03 | 0,03 | 0,03 |
| Účinnost | % | 98 | 98 | 98 | 98 |

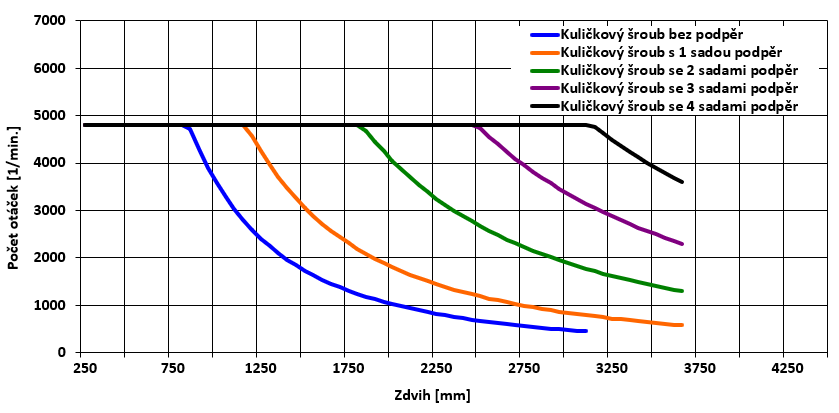

Maximální přípustné otáčky šroubu v jednotce AXDL 160 S:
Hmotnost:
| AXDL 160 S |
Jednotka | Typ vedení |
| D |
||
| Základní hmotnost (včetně pojezdového stolu) | kg | 9,7 |
| Hmotnost na 100mm zdvihu | kg | 1,4 |
| Hmotnost pojezdového stolu | kg | 4,2 |
