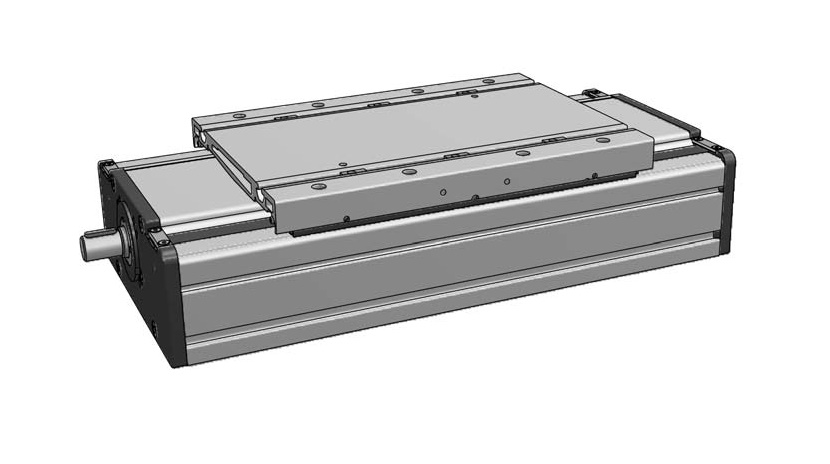

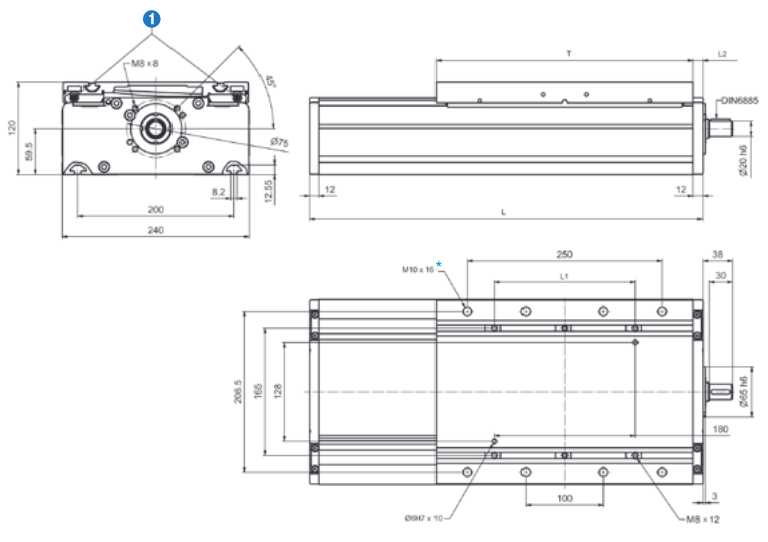

AXDL 240 S
Lineární modul série AXDL-S
- velikost: 240
- základní rozměr: 240x120
- pohon: kuličkový šroub
- průměr šroubu: 32
- stoupání šroubu: 5 / 10 / 20 / 32
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 5500mm
* Volitelné na základě požadavku (nutno specifikovat)
1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 330 | 50 | 5 |
| Kuličkové vedení (paralelní kolenice) | E | 500 | 50 | 5 |
Doporučené vzdálenosti upínacích T-kamenů L1:
| Typ vedení |
Označení |
Vzdálenost L1 (mm) |
Délka stolu |
| T (mm) |
|||
| Kuličkové vedení (paralelní kolenice) | D | max.310 (doporučená 180) | 330 |
| Kuličkové vedení (paralelní kolenice) | E | max.310 (doporučená 180) | 500 |
Typ kuličkového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 32 x 5 | SV3205 | standardní | pravý | 52 |
| 32 x 10 | SV3210 | standardní | pravý | 52 |
| 32 x 20 | SV3220 | standardní | pravý | 52 |
| 32 x 32 | SV3232 | standardní | pravý | 52 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 240 S |
D | 42 500 | 42 500 | 3 550 | 3 950 | 3 950 |
| AXDL 240 S |
E | 51 000 | 51 000 | 4 300 | 8 750 | 8 750 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 240 S |
D | 16 000 | 16 000 | 1 350 | 1 500 | 1 500 |
| AXDL 240 S |
E | 18 000 | 18 000 | 1 500 | 3 100 | 3 100 |
Technické údaje:
| AXDL 240 S |
Jednotka / popis | Hodnota | |||
| Základní rozměr | mm | 240x120 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 761,70 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 3956,00 | |||
| Typ pohonu | kuličkový šroub | SV3205 | SV3210 | SV3220 | SV3232 |
| Maximální rychlost | m / min | 12,5 | 25 | 50 | 80 |
| Dynamické zatížení kuličkového šroubu | N | 25 900 | 29 500 | 18 700 | 18 800 |
| Potřebný rozběhový moment | Nm | 1,5 ... 2,0 | |||
| Maximální hnací moment | Nm | 6,4 | 13,0 | 26,0 | 41,0 |
| Maximální axiální provozní zatížení | N | 8 100 | 8 100 | 8 100 | 8 100 |
| Moment setrvačnosti šroubu | kgcm2 / m | 6,05 | 6,40 | 6,39 | 6,17 |
| Maximální délka modulu | mm | 5 500 | 5 500 | 5 500 | 5 000 |
| Přesnost opakovaného najíždění | mm | 0,03 | 0,03 | 0,03 | 0,03 |
| Účinnost | % | 91 | 97 | 98 | 98 |

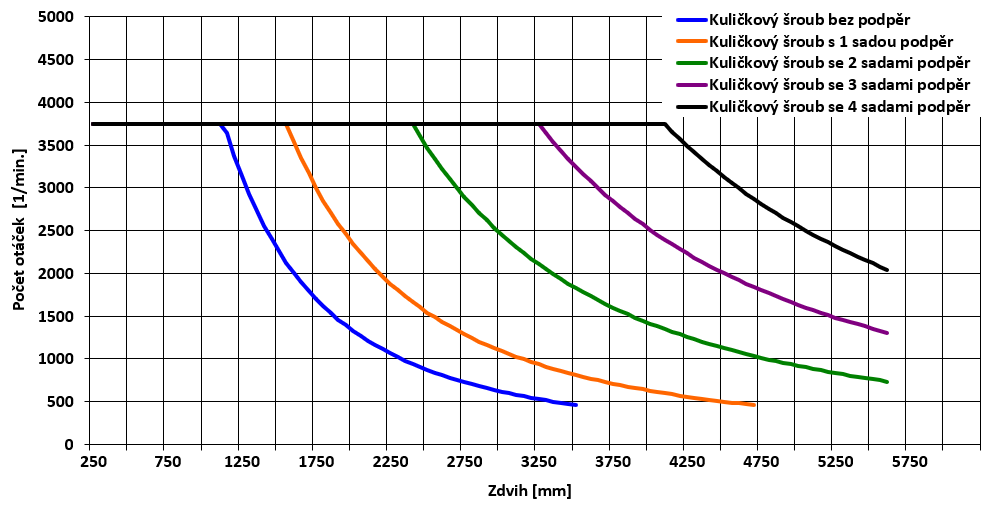

Maximální přípustné otáčky šroubu v jednotce AXDL 240 S:
Hmotnost:
| AXDL 240 S |
Jednotka | Typ vedení |
|
| D |
E | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 22,1 | 29,0 |
| Hmotnost na 100mm zdvihu | kg | 3,1 | 3,1 |
| Hmotnost pojezdového stolu | kg | 6,4 | 8,2 |
