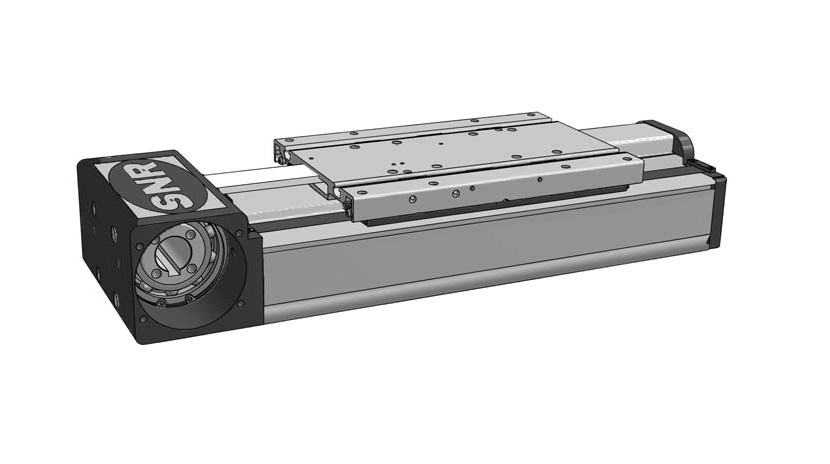

AXDL 160 Z
Paralelní modul série AXDL-Z
- velikost: 160
- základní rozměr: 160x83
- pohon: řemen
- typ vedení: lineární profilové kuličkové / kladičkové vedení
- maximální délka modulu profilovým kuličkovým vedením: 6100mm
- maximální délka modulu s kladičkovým vedením: 6100mm

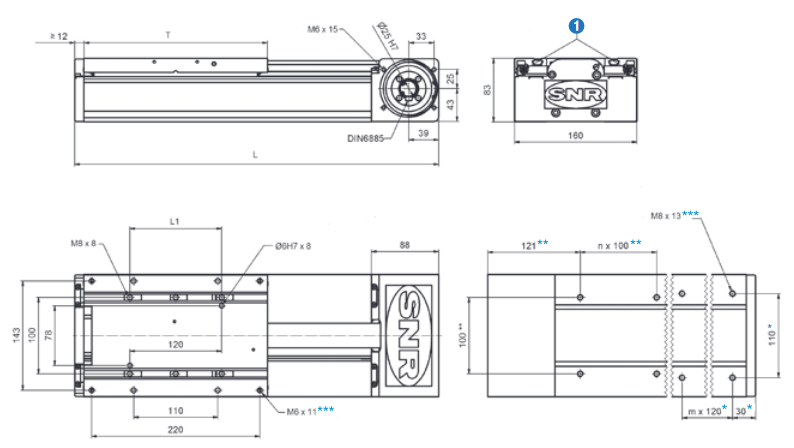

* Typ lineárního vedení D: volitelné pole děr na základě požadavku (nutno specifikovat)
** Typ lineárního vedení L: volitelné pole děr na základě požadavku (nutno specifikovat)
*** Volitelné na základě požadavku (nutno specifikovat)
1 - domazávání přístupné z obou stran pojezdového stolu
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení (paralelní kolejnice) | D | 240 | 50 | 5 |
| Kladičkové vedení (paralelní) | L | 280 | 50 | 15 |
Doporučené vzdálenosti upínacích T-kamenů L1:
| Typ vedení |
Označení |
Vzdálenost L1 (mm) |
Délka stolu |
| T (mm) |
|||
| Kuličkové vedení | D | max.220 (doporučená 120) | 240 |
| Kladičkové vedení | L | max.280 (doporučená 120) | 280 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 160 Z |
D | 32 000 | 32 000 | 1 600 | 1 650 | 1 650 |
| AXDL 160 Z | L | 1 200 | 1 200 | 62 | 84 | 84 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 160 Z | D | 9 000 | 9 000 | 475 | 475 | 475 |
| AXDL 160 Z | L | 1 200 | 1 200 | 62 | 84 | 84 |
Technické údaje:
| AXDL 160 Z | Jednotka / popis | Hodnota |
| Základní rozměr | mm | 160x83 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 140,3 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 666,8 |
| Typ pohonu | řemen | 32-STD8 |
| Povolené dynamické zatížení řemene | N | 1830 |
| Zdvih na otáčku řemenice | mm | 216+0,5 |
| Potřebný rozběhový moment | Nm | 3,6 |
| Maximální hnací moment | Nm | 62,9 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 5,8 |
| Maximální délka modulu | m | 6,1 |
| Přesnost opakovaného najíždění | mm | 0,05 |
Hmotnost:
| AXDL 160 Z |
Jednotka | Typ vedení |
|
| D | L | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 11,9 | 11,7 |
| Hmotnost na 100mm zdvihu | kg | 1,3 | 0,9 |
| Hmotnost pojezdového stolu | kg | 3,6 | 3,6 |
