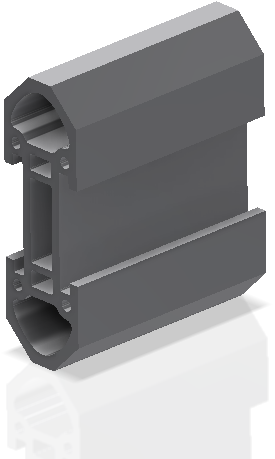

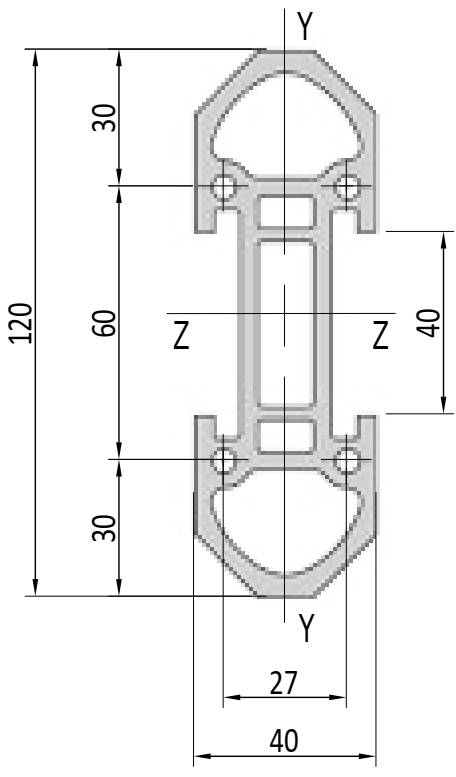

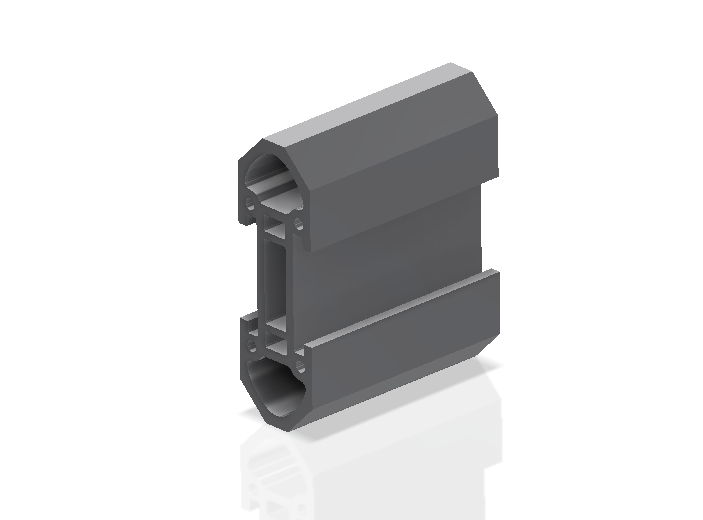

Profil Monorail Plus 120

BPRGD0000136 1

BPRGD0000136

Objednací kód
 BPRGD0000136
Parametry Hodnoty
Plocha průřezu [mm2]
 1751
Maximální šířka | Y [mm]
 40
Maximální výška | Z [mm]
 120
Kvadratický moment k ose Y | Jy [cm4]
 25,4
Kvadratický moment k ose Z | Jz [cm4] 220,6
Modul průřezu k ose Y | Wy [cm3]
 12,7
Modul průřezu k ose X | Wz [cm3]
 36,7
Maximální délka profilu [mm]
 6000
Hmotnost [kg/m]
 4,72
Materiál
 EN AW 6060

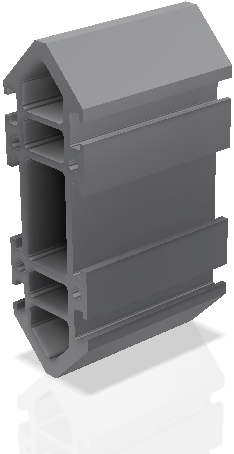

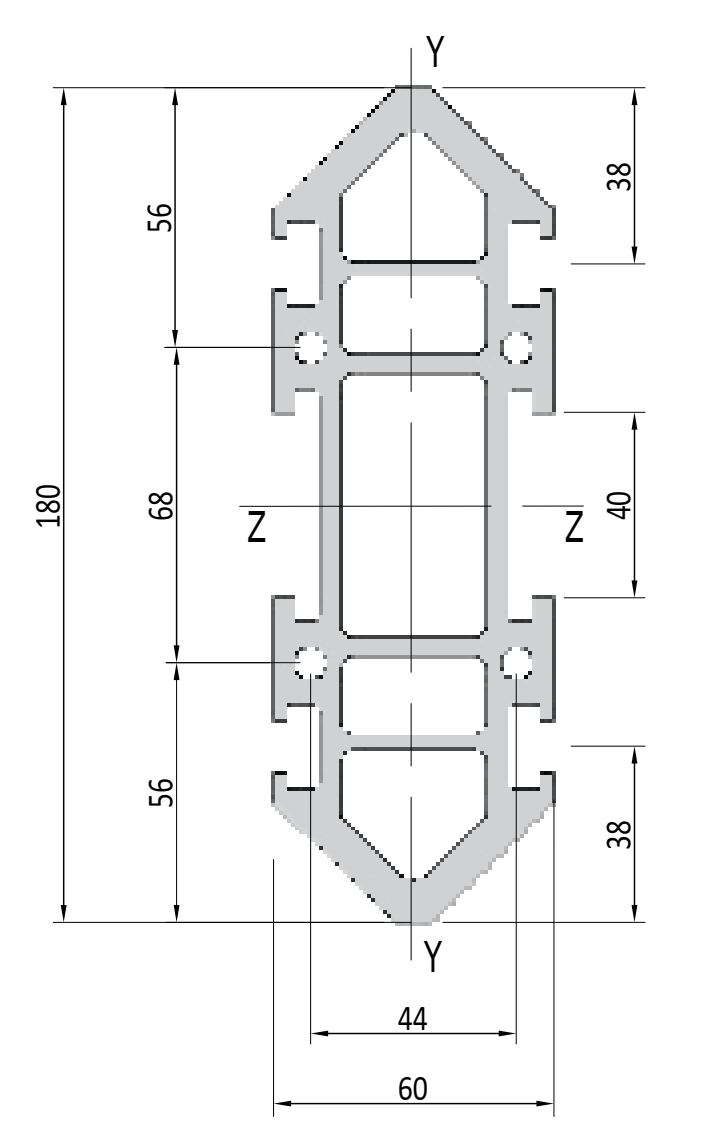

Profil Monorail Plus 180

BPRGD0000137 1

BPRGD0000137

Objednací kód
 BPRGD0000137
Parametry Hodnoty
Plocha průřezu [mm2]
 3604
Maximální šířka | Y [mm]
 60
Maximální výška | Z [mm]
 180
Kvadratický moment k ose Y | Jy [cm4]
 124,2
Kvadratický moment k ose Z | Jz [cm4] 1020,7
Modul průřezu k ose Y | Wy [cm3]
 41,4
Modul průřezu k ose X | Wz [cm3]
 113,4
Maximální délka profilu [mm]
 6000
Hmotnost [kg/m]
 9,67
Materiál
 EN AW 6060
