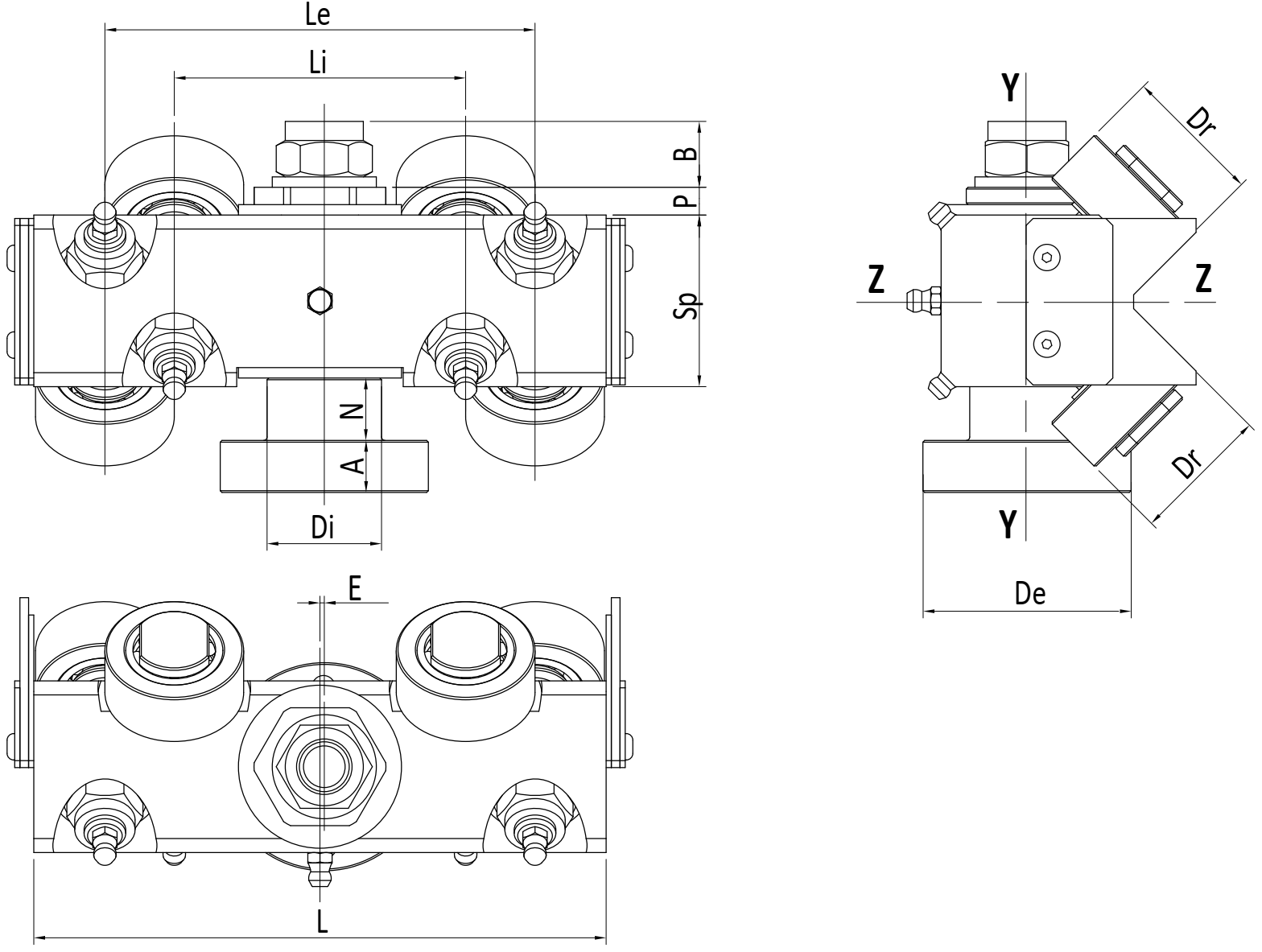

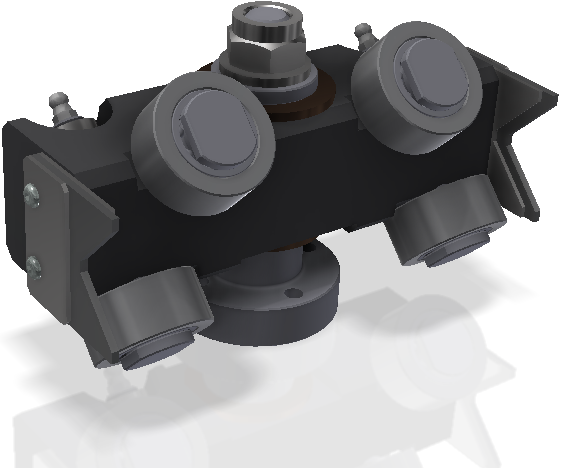

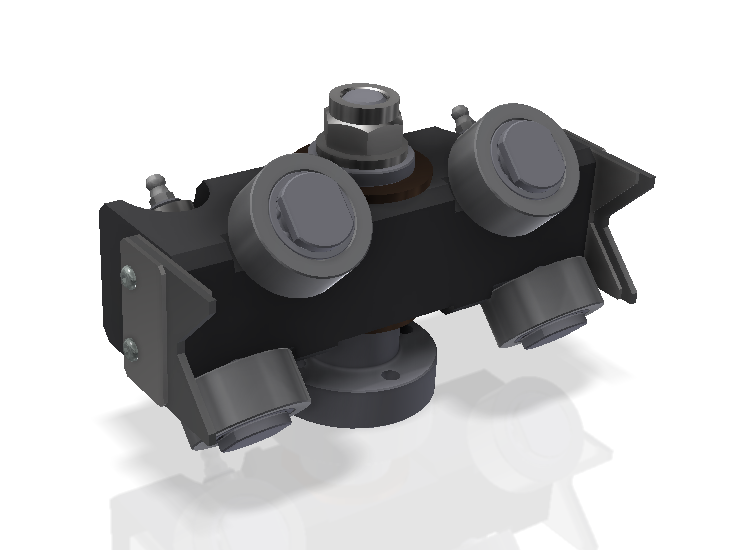

MONORAIL PLUS 120

GAGXX0000008

GAGXX0000008 1

Kód Typ Rozměry a technické údaje Objednací kód vhodného profilu
A [mm]
 B [mm] De [mm]
 Di [mm]
 Dr [mm]
 E [mm]
 L [mm]
 Le [mm]
 Li [mm]
 N [mm]
 P [mm]
 Sp [mm]
 Fy* [N]
 Fz [N]
GAGXX0000008 koncentrický 15 19 60 33 40 - 165 124 84 10 8 49,5 3535 1432 BPRGD0000136
GAGXX0000007 excentrický 15 19 60 33 40 1,25 165 124 84 10 8 49,5 3535 1432 BPRGD0000136



* Hodnoty Fy jsou určeny pro zatížení působící na koncentrický typ

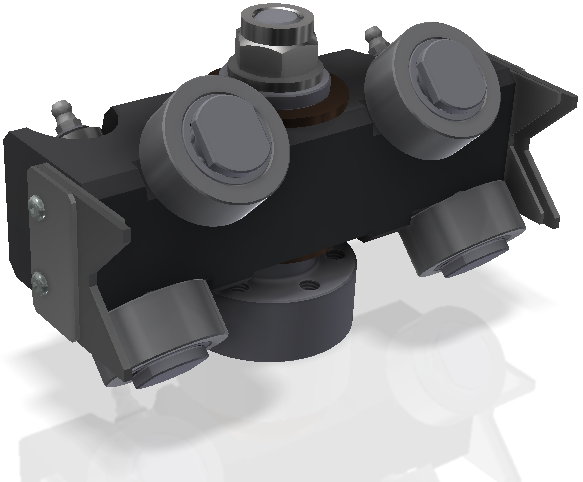

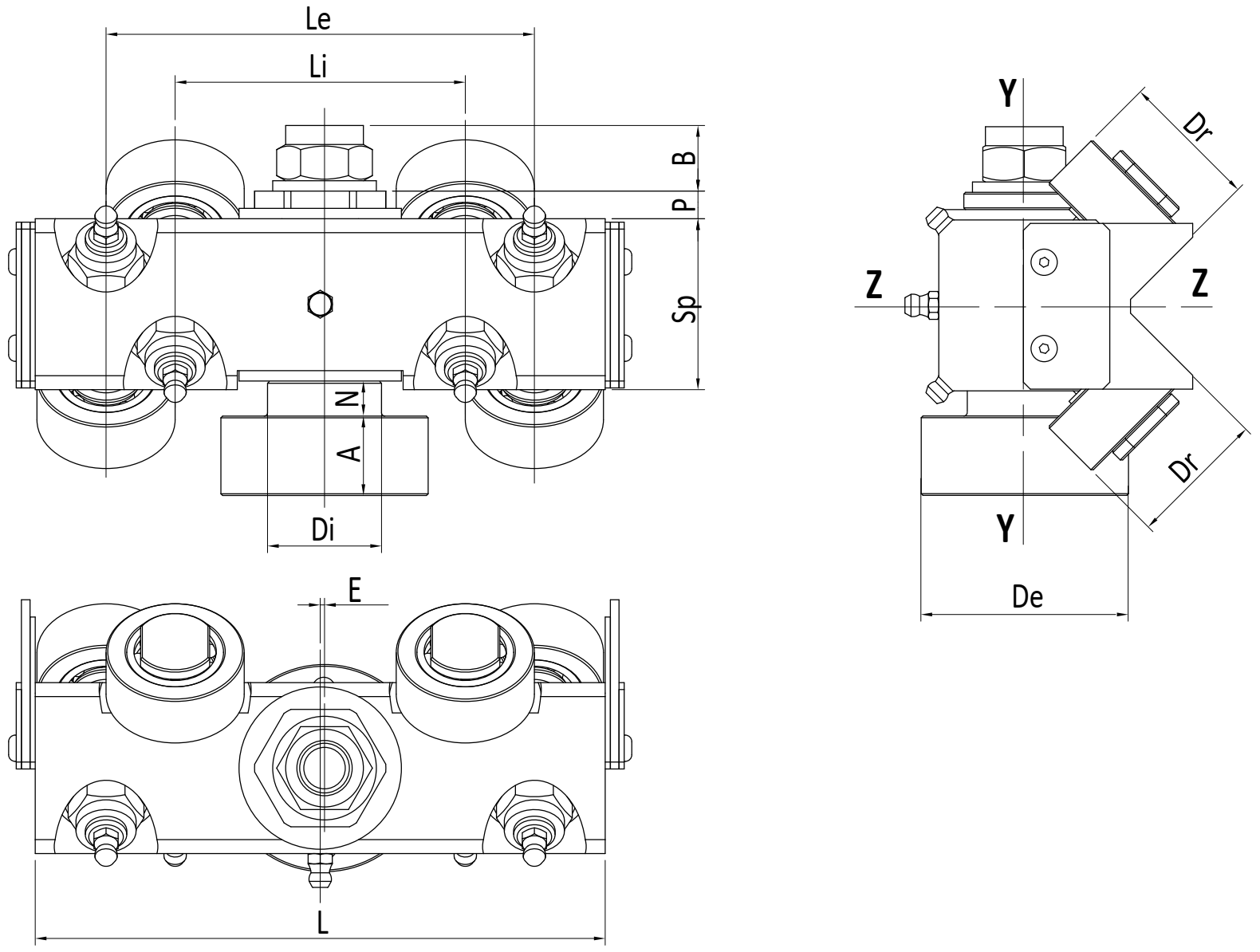

MONORAIL PLUS 180

GAGXX0000001

GAGXX0000001 1

Kód Typ Rozměry a technické údaje Objednací kód vhodného profilu
A [mm]
 B [mm] De [mm]
 Di [mm]
 Dr [mm]
 E [mm]
 L [mm]
 Le [mm]
 Li [mm]
 N [mm]
 P [mm]
 Sp [mm]
 Fy* [N]
 Fz [N]
GAGXX0000001 koncentrický 15 19 60 33 40 - 165 124 84 10 8 49,5 3535 1179 BPRGD0000137
GAGXX0000003 excentrický 23 19 60 33 40 1,25 165 124 84 10 8 49,5 3535 1179 BPRGD0000137



* Hodnoty Fy jsou určeny pro zatížení působící na koncentrický typ
