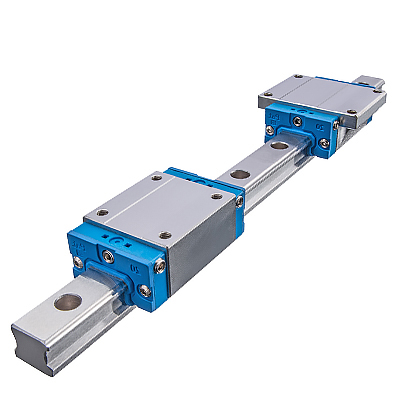

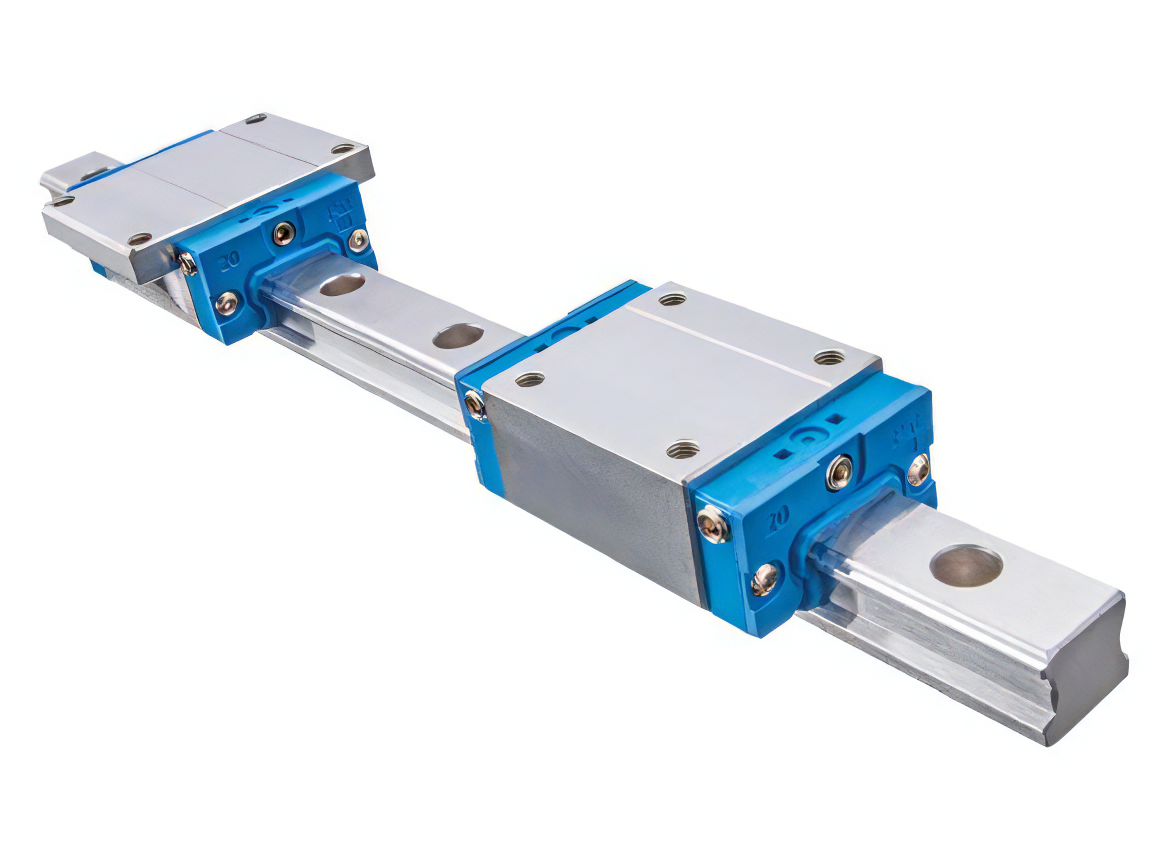

Kuličkové lineární vedení

Jedná se o přesná lineární vedení, kde pohyb mezi vozíčkem a profilovou kolejnicí je zajištěn pomocí valivých elementů – kuliček. Tato vedení jsou vyráběna jako konvenční nebo s plastovým řetězem mezi valivými elementy.

Vysoká přesnost, tuhost, kompaktní rozměry a dostupnost v několika rozměrovým variantách patří k základním znakům lineárního vedení.

Všechny typy lineárního vedení jsou dostupné ve dvou variantách a to: s kuličkami vedenými v plastové kleci nebo jako standardní vedení bez plastové klece.

ntn snr



Charakteristika standardního lineárního vedení bez řetězu:

  • Vysoká nosnost - Dlouhá životnost a tuhost
  • Kompaktní rozměry
  • Čtyři řady kuliček v konfiguraci do X svírající úhel 45°
  • Stejná únosnost ve všech hlavních směrech
  • Schopnost korekce výrobních a montážních chyb
  • Uspořádání drah DF
  • Možnost připojení maznic ze všech stran vozíku
  • U vozíků s přírubou možnost z horní i spodní strany
  • Široký rozsah výběru těsnění
  • Rozměry dle DIN 645-1 a DIN 645-2

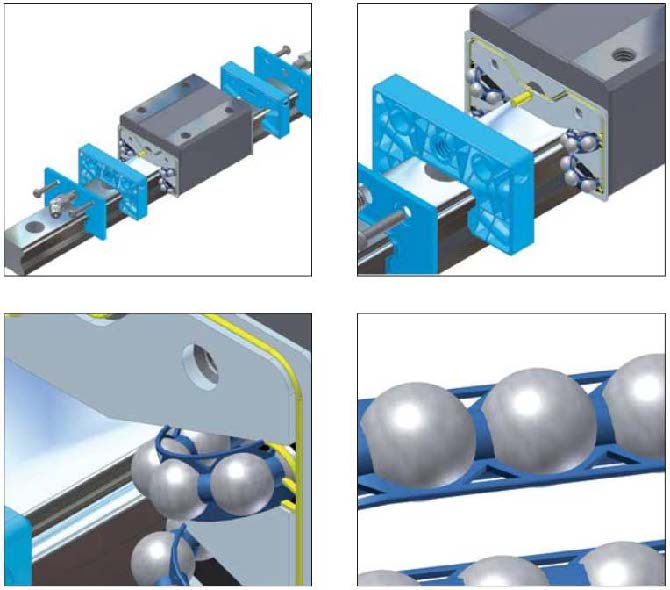

Charakteristika lineárního vedení s plastovým řetězem:

  • Nižší hlučnost
  • Nižší vývin tepla
  • Rychlost až 5m/s
  • Dlouhá životnost
  • Nízké nároky na údržbu mazáním
  • Patentovaný řetěz s integrovanou kapsou na tuk


  • LGBCH...F

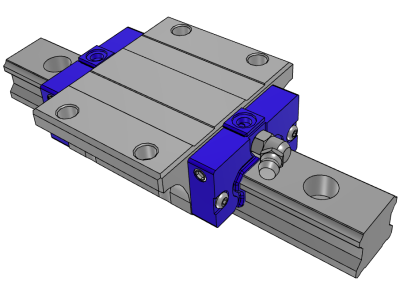

    Přírubový vozík / Standardní výška / Statická únosnost až 259,71kN / Dynamická únosnost až 161,43kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    alf-logo

    Vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - přírubový vozík (montáž šroubů shora i zespodu) - standardní délka (FN) / prodloužená verze (FL) / extra-dlouhý (FE) / krátký (FS) - čtyři oběžné dráhy kuliček (stykový úhel 45°) Statická únosnost: C0: 19,90 - 259,71 kN / Dynamická únosnost: C: 11,67 - 161,43 kN Momentová únosnost: Mx: 0,137 - 6,430 kNm / My: 0,120 - 6,617 kNm / Mz: 0,120 - 6,617 kNm Příklad značení: LGBCH25FNSSNZ1-N (viz níže)

    ... Learn More

  • LGBCS...F
    Přírubový vozík / Snížená výška / Statická únosnost až 41,73kN / Dynamická únosnost až 25,25kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25

    alf-logo

    Vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 - přírubový vozík (montáž šroubů shora i zespodu) - standardní délka (FN) / krátký (FS) - čtyři oběžné dráhy kuliček (stykový úhel 45°) Statická únosnost: C0: 9,90 - 41,73 kN / Dynamická únosnost: C: 5,81 - 25,25 kN Momentová únosnost: Mx: 0,069 - 0,447 kNm / My: 0,032 - 0,358 kNm / Mz: 0,032 - 0,358 kNm Příklad značení: LGBCS25FNSSNZ1-N (viz níže)

    ... Learn More

  • LGBCH..B / LGBCX..B

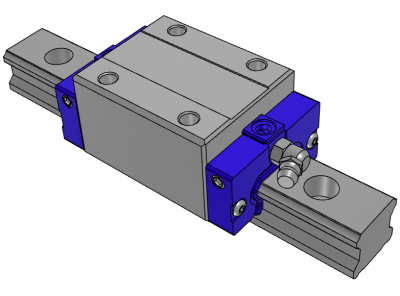

    Kompaktní vozík / Standardní výška / Statická únosnost až 259,71kN / Dynamická únosnost až 161,43kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    alf-logo

    Vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - kompaktní vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) - čtyři oběžné dráhy kuliček (stykový úhel 45°) Statická únosnost: C0: 19,90 - 259,71 kN / Dynamická únosnost: C: 11,67 - 161,43 kN Momentová únosnost: Mx: 0,137 - 6,430 kNm / My: 0,120 - 6,617 kNm / Mz: 0,120 - 6,617 kNm Příklad značení: LGBCH25BNSSNZ1-N (viz níže)

    ... Learn More

  • LGBCS...B
    Kompaktní vozík / Snížená výška / Statická únosnost až 259,71kN / Dynamická únosnost až 161,43kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    alf-logo

    Vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - kompaktní vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) / krátký (BS) - čtyři oběžné dráhy kuliček (stykový úhel 45°) Statická únosnost: C0: 9,90 - 259,71 kN / Dynamická únosnost: C: 5,81 - 161,43 kN Momentová únosnost: Mx: 0,069 - 6,430 kNm / My: 0,032 - 6,617 kNm / Mz: 0,032 - 6,617 kNm Příklad značení: LGBCS25BNSSNZ1-N (viz níže)

    ... Learn More

  • LGBXH…F
    Přírubový vozík / Standardní výška / Statická únosnost až 259,71kN / Dynamická únosnost až 130,76kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    alf-logo

    Vozík lineárního vedení: - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - přírubový vozík (montáž šroubů shora i zespodu) - standartní délka (FN) / prodloužená verze (FL) / extra-dlouhý (FE) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 19,90 - 259,71 kN / Dynamická únosnost: C: 9,46 - 130,76 kN Momentová únosnost: Mx: 0,137 - 6,430 kNm / My: 0,120 - 6,617 kNm / Mz: 0,120 - 6,617 kNm Příklad značení: LGBXH25FNSSNZ1-N (viz níže)

    ... Learn More

  • LGBXS…F
    Přírubový vozík / Snížená výška / Statická únosnost až 41,73kN / Dynamická únosnost až 20,44kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25

    alf-logo

    Vozík lineárního vedení: - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 - přírubový vozík (montáž šroubů shora i zespodu) - standardní délka (FN) / krátký (FS) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 9,90 - 41,73 kN / Dynamická únosnost: C: 4,70 - 20,44 kN Momentová únosnost: Mx: 0,069 - 0,447 kNm / My: 0,032 - 0,358 kNm / Mz: 0,032 - 0,358 kNm Příklad značení: LGBXS25FNSSNZ1-N (viz níže)

    ... Learn More

  • LGBXS…B
    Kompaktní vozík / Snížená výška / Statická únosnost až 259,71kN / Dynamická únosnost až 130,76kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    alf-logo

    Vozík lineárního vedení: - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - úzký kompaktní vozík (montáž šroubů shora) - krátký (BS) / standartní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 9,90 - 259,71 kN / Dynamická únosnost: C: 4,70 - 130,76 kN Momentová únosnost: Mx: 0,069 - 6,430 kNm / My: 0,032 - 6,617 kNm / Mz: 0,032 - 6,617 kNm Příklad značení: LGBXS25BNSSNZ1-N (viz níže)

    ... Learn More

  • LGBXH..-B / LGBXX..-B
    Kompaktní vozík / Standardní výška / Statická únosnost až 259,71kN / Dynamická únosnost až 130,76kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    alf-logo

    Vozík lineárního vedení: - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - úzký kompaktní vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 19,90 - 259,71 kN / Dynamická únosnost: C: 9,46 - 130,76 kN Momentová únosnost: Mx: 0,137 - 6,430 kNm / My: 0,120 - 6,617 kNm / Mz: 0,120 - 6,617 kNm Příklad značení: LGBCH25BNSSNZ1-N (viz níže)

    ... Learn More

  • Kolejnice LGBR..L
    Výrobce: SNR WÄLZLAGER GMBH

    alf-logo

    Kolejnice lineárního vedení LGBR..L - pro uchycení shora (typ L) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - v délce z jednoho kusu 4000mm (delší možno napojením) - možnost krytí (plastové zátky, mosazné zátky) Příklad značení: LGBR25L01600N-2-0-20.0N (viz níže)

    ... Learn More

  • Kolejnice LGBR..C
    Výrobce: SNR WÄLZLAGER GMBH

    alf-logo

    Kolejnice lineárního vedení LGBR..C - pro uchycení ze spodu (typ C) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - v délce z jednoho kusu 4000mm (delší možno napojením) Příklad značení: LGBR25C01600N-2-0-20.0N (viz níže)

    ... Learn More

  • SGL-F
    Kompaktní vozík / Snížená výška / Statická únosnost až 37,8kN / Dynamická únosnost až 32,0kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 - typ F - krátký, snížená zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 9,45 - 37,8 kN / Dynamická únosnost: C: 7,29 - 32,0 kN Momentová únosnost: MP: 36,7 - 293 Nm / MY: 36,7 - 293 Nm / MR: 73,9 - 693 Nm Příklad značení: SGL 15 F B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGLS-F
    Kompaktní vozík / Snížená výška / Statická únosnost až 21,1kN / Dynamická únosnost až 17,0kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 - typ F - krátký, snížená zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 9,45 - 21,1 kN / Dynamická únosnost: C: 7,29 - 17,0 kN Momentová únosnost: MP: 36,7 - 123 Nm / MY: 36,7 - 123 Nm / MR: 73,9 - 254 Nm Příklad značení: SGLS 15 F B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-TF
    Kompaktní vozík / Snížená výška / Statická únosnost až 64,8kN / Dynamická únosnost až 46,6kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 - typ TF - standardní délka, snížená zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 64,8 kN / Dynamická únosnost: C: 10,6 - 46,6 kN Momentová únosnost: MP: 99,5 - 796 Nm / MY: 99,5 - 796 Nm / MR: 126 - 1180 Nm Příklad značení: SGL 15 TF B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGLS-TF
    Kompaktní vozík / Snížená výška / Statická únosnost až 36,3kN / Dynamická únosnost až 24,7kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 - typ TF - standardní délka, snížená zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 36,3 kN / Dynamická únosnost: C: 10,6 - 24,7 kN Momentová únosnost: MP: 99,5 - 334 Nm / MY: 99,5 - 334 Nm / MR: 126 - 437 Nm Příklad značení: SGLS 15 TF B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HTF
    Kompaktní vozík / Standardní výška / Statická únosnost až 101kN / Dynamická únosnost až 74,7kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HTF - standardní délka, standardní zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 101 kN / Dynamická únosnost: C: 10,6 - 74,7 kN Momentová únosnost: MP: 99,5 - 1550 Nm / MY: 99,5 - 1550 Nm / MR: 126 - 2310 Nm Příklad značení: SGL 15 HTF B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HYF
    Kompaktní vozík / Standardní výška / Statická únosnost až 134kN / Dynamická únosnost až 91,4kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HYF - dlouhý, standardní zástavbová výška - úzký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 25,6 - 134 kN / Dynamická únosnost: C: 14,6 - 91,4 kN Momentová únosnost: MP: 238 - 2680 Nm / MY: 238 - 2680 Nm / MR: 200 - 3080 Nm Příklad značení: SGL 15 HYF B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-E
    Přírubový vozík / Snížená výška / Statická únosnost až 37,8kN / Dynamická únosnost až 32,0kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 - typ E - krátký, snížená zástavbová výška - přírubový vozík (montáž šroubů zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 9,45 - 37,8 kN / Dynamická únosnost: C: 7,29 - 32,0 kN Momentová únosnost: MP: 36,7 - 293 Nm / MY: 36,7 - 293 Nm / MR: 73,9 - 693 Nm Příklad značení: SGL 15 E B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-TE
    Přírubový vozík / Snížená výška / Statická únosnost až 64,8kN / Dynamická únosnost až 46,6kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 - typ TE - standardní délka, snížená zástavbová výška - přírubový vozík (montáž šroubů zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 64,8 kN / Dynamická únosnost: C: 10,6 - 46,6 kN Momentová únosnost: MP: 99,5 - 796 Nm / MY: 99,5 - 796 Nm / MR: 126 - 1180 Nm Příklad značení: SGL 15 TE B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HTE
    Přírubový vozík / Snížená výška / Statická únosnost až 101kN / Dynamická únosnost až 74,7kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HTE - standardní délka, snížená zástavbová výška - přírubový vozík (montáž šroubů shora i zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 101 kN / Dynamická únosnost: C: 10,6 - 74,7 kN Momentová únosnost: MP: 99,5 - 1550 Nm / MY: 99,5 - 1550 Nm / MR: 126 - 2310 Nm Příklad značení: SGL 15 HTE B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HYE
    Přírubový vozík / Snížená výška / Statická únosnost až 134kN / Dynamická únosnost až 91,4kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HYE - dlouhý, snížená zástavbová výška - přírubový vozík (montáž šroubů shora i zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 25,6 - 134 kN / Dynamická únosnost: C: 14,6 - 91,4 kN Momentová únosnost: MP: 238 - 2680 Nm / MY: 238 - 2680 Nm / MR: 200 - 3080 Nm Příklad značení: SGL 15 HYE B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HTEX
    Přírubový vozík / Snížená výška / Statická únosnost až 101kN / Dynamická únosnost až 74,7kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HTEX - standardní délka, snížená zástavbová výška - přírubový vozík (montáž šroubů shora i zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 101 kN / Dynamická únosnost: C: 10,6 - 74,7 kN Momentová únosnost: MP: 99,5 - 1550 Nm / MY: 99,5 - 1550 Nm / MR: 126 - 2310 Nm Příklad značení: SGL 15 HTEX B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGW-TF

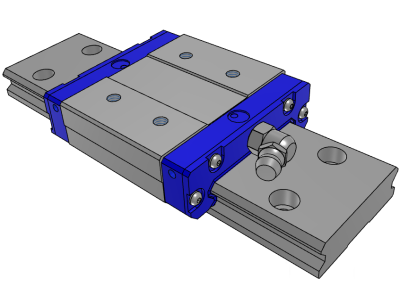

    Kompaktní vozík / Široké provedení / Statická únosnost až 48,5kN / Dynamická únosnost až 30,6kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 17/21/27/35

    Vozík lineárního vedení: - velikosti 17 / 21 / 27 / 35 - typ TF - standardní délka, snížená zástavbová výška - široký kompaktní vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 8,56 - 48,5 kN / Dynamická únosnost: C: 4,82 - 30,6 kN Momentová únosnost: MP: 42,8 - 578 Nm / MY: 42,8 - 578 Nm / MR: 160 - 1850 Nm Příklad značení: SGW 21 TF B 2 T1 - 589 P / W2 FS LB F - KGLA (viz níže)

    ... Learn More

  • SGW-TE
    Přírubový vozík / Široké provedení / Statická únosnost až 48,5kN / Dynamická únosnost až 30,6kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 17/21/27/35

    Vozík lineárního vedení: - velikosti 17 / 21 / 27 / 35 - typ TE - standardní délka, snížená zástavbová výška - široký přírubový vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 8,56 - 48,5 kN / Dynamická únosnost: C: 4,82 - 30,6 kN Momentová únosnost: MP: 42,8 - 578 Nm / MY: 42,8 - 578 Nm / MR: 160 - 1850 Nm Příklad značení: SGW 21 TE B 2 T1 - 589 P / W2 FS LB F - KGLA (viz níže)

    ... Learn More
