Bez řetězu
LINEÁRNÍ VEDENÍ BEZ PLASTOVÉHO ŘETĚZU

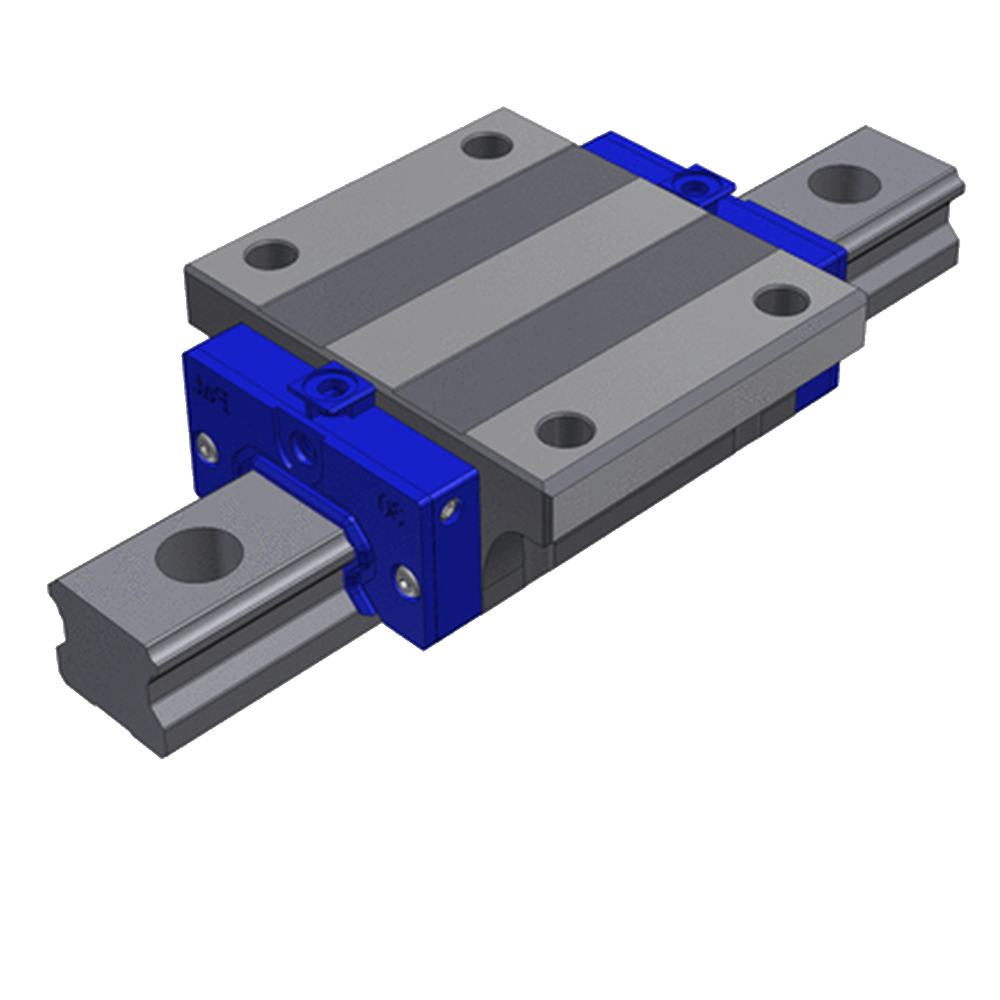

Přírubový vozík, standartní výška LGBXH..F.
- Velikosti: 15/20/25/30/35/45/55
- Vynikající dynamické vlastnosti
- Statická únosnost 19,90kN – 259,71kN
- Dynamická únosnost 9,46kN – 130,76kN
- Rovnoměrné zatížení ve všech hlavních směrech
- Přesnosti (N,H,P,S,U)
- Předpětí (Z0,Z1,Z2,Z3,ZX)
Přírubový vozík, snížená zástavbová výška LGBXS..F.
- Velikosti: 15/20/25
- Vynikající dynamické vlastnosti
- Statická únosnost 9,90kN – 41,73kN
- Dynamická únosnost 4,70kN – 20,44kN
- Rovnoměrné zatížení ve všech hlavních směrech
- Přesnosti (N,H,P,S,U)
- Předpětí (Z0,Z1,Z2,Z3,ZX)
Kompaktní vozík, standartní výška LGBXH..B.
- Velikosti: 15/20/25/30/35/45/55
- Vynikající dynamické vlastnosti
- Statická únosnost 19,90kN – 259,71kN
- Dynamická únosnost 9,46kN – 130,76kN
- Rovnoměrné zatížení ve všech hlavních směrech
- Přesnosti (N,H,P,S,U)
- Předpětí (Z0,Z1,Z2,Z3,ZX)
Kompaktní vozík, snížená zástavbová výška LGBXS..B.
- Velikosti: 15/20/25/30/35/45/55
- Vynikající dynamické vlastnosti
- Statická únosnost 9,90kN – 259,71kN
- Dynamická únosnost 4,70kN – 130,76kN
- Rovnoměrné zatížení ve všech hlavních směrech
- Přesnosti (N,H,P,S,U)
- Předpětí (Z0,Z1,Z2,Z3,ZX)

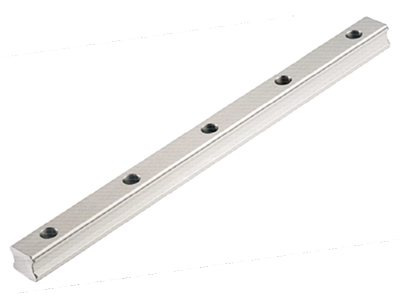

Kolejnice LGBR..L (uchycení kolejnice se shora)
- Velikosti: 15/20/25/30/35/45/55
- Možnost povlakování
- Možnost dodání s krycím páskem
- Přesnosti (N,H,P,S,U)
LINEÁRNÍ VEDENÍ BEZ PLASTOVÉHO ŘETĚZU
Přírubový vozík, standartní výška LGBXH..F.
- Velikosti: 15/20/25/30/35/45/55
- Vynikající dynamické vlastnosti
- Statická únosnost 19,90kN – 259,71kN
- Dynamická únosnost 9,46kN – 130,76kN
- Rovnoměrné zatížení ve všech hlavních směrech
- Přesnosti (N,H,P,S,U)
- Předpětí (Z0,Z1,Z2,Z3,ZX)
Přírubový vozík, snížená zástavbová výška LGBXS..F.
- Velikosti: 15/20/25
- Vynikající dynamické vlastnosti
- Statická únosnost 9,90kN – 41,73kN
- Dynamická únosnost 4,70kN – 20,44kN
- Rovnoměrné zatížení ve všech hlavních směrech
- Přesnosti (N,H,P,S,U)
- Předpětí (Z0,Z1,Z2,Z3,ZX)
Kompaktní vozík, standartní výška LGBXH..B.
- Velikosti: 15/20/25/30/35/45/55
- Vynikající dynamické vlastnosti
- Statická únosnost 19,90kN – 259,71kN
- Dynamická únosnost 9,46kN – 130,76kN
- Rovnoměrné zatížení ve všech hlavních směrech
- Přesnosti (N,H,P,S,U)
- Předpětí (Z0,Z1,Z2,Z3,ZX)
Kompaktní vozík, snížená zástavbová výška LGBXS..B.
- Velikosti: 15/20/25/30/35/45/55
- Vynikající dynamické vlastnosti
- Statická únosnost 9,90kN – 259,71kN
- Dynamická únosnost 4,70kN – 130,76kN
- Rovnoměrné zatížení ve všech hlavních směrech
- Přesnosti (N,H,P,S,U)
- Předpětí (Z0,Z1,Z2,Z3,ZX)
Kolejnice LGBR..L (uchycení kolejnice se shora)
- Velikosti: 15/20/25/30/35/45/55
- Možnost povlakování
- Možnost dodání s krycím páskem
- Přesnosti (N,H,P,S,U)
-
Vozík lineárního vedení: - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - přírubový vozík (montáž šroubů shora i zespodu) - standartní délka (FN) / prodloužená verze (FL) / extra-dlouhý (FE) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 19,90 - 259,71 kN / Dynamická únosnost: C: 9,46 - 130,76 kN Momentová únosnost: Mx: 0,137 - 6,430 kNm / My: 0,120 - 6,617 kNm / Mz: 0,120 - 6,617 kNm Příklad značení: LGBXH25FNSSNZ1-N (viz níže)
... Learn More -
Vozík lineárního vedení: - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 - přírubový vozík (montáž šroubů shora i zespodu) - standardní délka (FN) / krátký (FS) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 9,90 - 41,73 kN / Dynamická únosnost: C: 4,70 - 20,44 kN Momentová únosnost: Mx: 0,069 - 0,447 kNm / My: 0,032 - 0,358 kNm / Mz: 0,032 - 0,358 kNm Příklad značení: LGBXS25FNSSNZ1-N (viz níže)
... Learn More -
Vozík lineárního vedení: - bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - úzký kompaktní vozík (montáž šroubů shora) - krátký (BS) / standartní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: 9,90 kN - 259,71 kN Dynamická únosnost: 4,70 kN - 130,76 kN... Learn More -
Vozík lineárního vedení: - bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - úzký kompaktní vozík (montáž šroubů shora) - standartní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: 19,90 kN - 269,71 kN Dynamická únosnost: 9,46 kN - 130,76 kN... Learn More
