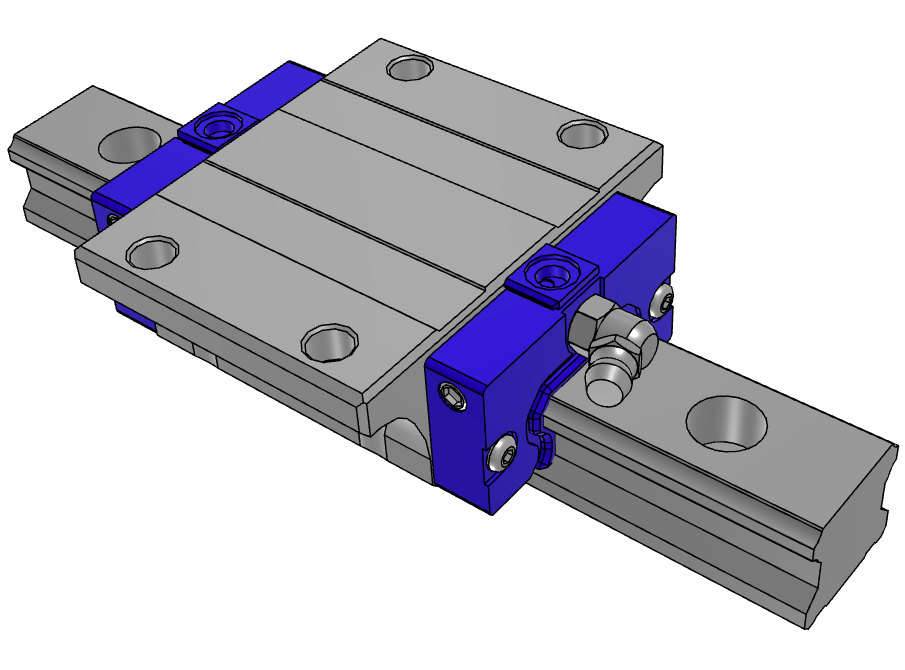

Přírubové provedení

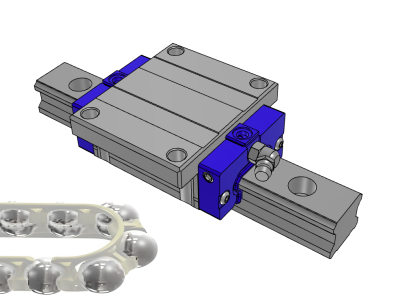

  • LGBCH...F
    Přírubový vozík / Standardní výška / Statická únosnost až 259,71kN / Dynamická únosnost až 161,43kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    Vozík lineárního vedení:snr logo - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - přírubový vozík (montáž šroubů shora i zespodu) - standardní délka (FN) / prodloužená verze (FL) / extra-dlouhý (FE) / krátký (FS) - čtyři oběžné dráhy kuliček (stykový úhel 45°)

    ... Learn More

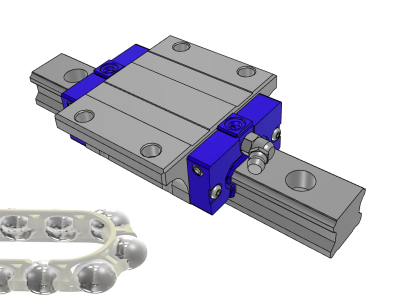

  • LGBCS...F
    Přírubový vozík / Snížená výška / Statická únosnost až 41,73kN / Dynamická únosnost až 25,25kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25

    Vozík lineárního vedení:snr logo - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 - přírubový vozík (montáž šroubů shora i zespodu) - standardní délka (FN) / krátký (FS) - čtyři oběžné dráhy kuliček (stykový úhel 45°)

    ... Learn More

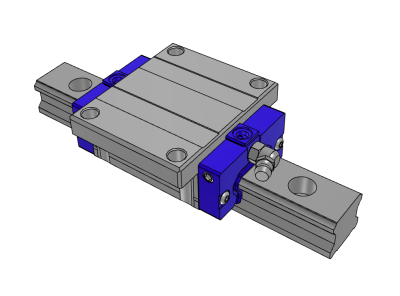

  • LGBXH…F
    Přírubový vozík / Standardní výška / Statická únosnost až 259,71kN / Dynamická únosnost až 130,76kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25/30/35/45/55

    Vozík lineárního vedení:snr logo - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - přírubový vozík (montáž šroubů shora i zespodu) - standartní délka (FN) / prodloužená verze (FL) / extra-dlouhý (FE) - čtyři oběžné řady kuliček (stykový úhel 45°)

    ... Learn More

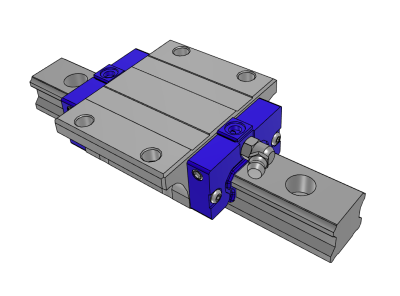

  • LGBXS…F
    Přírubový vozík / Snížená výška / Statická únosnost až 41,73kN / Dynamická únosnost až 20,44kN / Výrobce: SNR WÄLZLAGER GMBH / Velikosti: 15/20/25

    Vozík lineárního vedení:snr logo - konvenční typ bez plastového řetězu (X - verze) - velikosti 15 / 20 / 25 - přírubový vozík (montáž šroubů shora i zespodu) - standardní délka (FN) / krátký (FS) - čtyři oběžné řady kuliček (stykový úhel 45°)

    ... Learn More

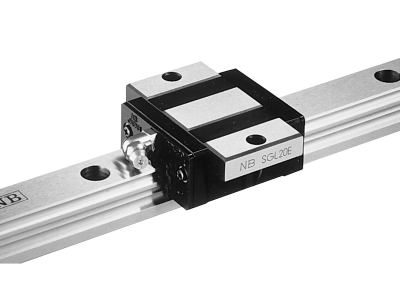

  • SGL-E
    Přírubový vozík / Snížená výška / Statická únosnost až 37,8kN / Dynamická únosnost až 32,0kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 - typ E - krátký, snížená zástavbová výška - přírubový vozík (montáž šroubů zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 9,45 - 37,8 kN / Dynamická únosnost: C: 7,29 - 32,0 kN Momentová únosnost: MP: 36,7 - 293 Nm / MY: 36,7 - 293 Nm / MR: 73,9 - 693 Nm Příklad značení: SGL 15 E B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-TE
    Přírubový vozík / Snížená výška / Statická únosnost až 64,8kN / Dynamická únosnost až 46,6kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 - typ TE - standardní délka, snížená zástavbová výška - přírubový vozík (montáž šroubů zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 64,8 kN / Dynamická únosnost: C: 10,6 - 46,6 kN Momentová únosnost: MP: 99,5 - 796 Nm / MY: 99,5 - 796 Nm / MR: 126 - 1180 Nm Příklad značení: SGL 15 TE B 2 T1 - 589 D P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HTE
    Přírubový vozík / Snížená výška / Statická únosnost až 101kN / Dynamická únosnost až 74,7kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HTE - standardní délka, snížená zástavbová výška - přírubový vozík (montáž šroubů shora i zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 101 kN / Dynamická únosnost: C: 10,6 - 74,7 kN Momentová únosnost: MP: 99,5 - 1550 Nm / MY: 99,5 - 1550 Nm / MR: 126 - 2310 Nm Příklad značení: SGL 15 HTE B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HYE
    Přírubový vozík / Snížená výška / Statická únosnost až 134kN / Dynamická únosnost až 91,4kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HYE - dlouhý, snížená zástavbová výška - přírubový vozík (montáž šroubů shora i zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 25,6 - 134 kN / Dynamická únosnost: C: 14,6 - 91,4 kN Momentová únosnost: MP: 238 - 2680 Nm / MY: 238 - 2680 Nm / MR: 200 - 3080 Nm Příklad značení: SGL 15 HYE B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGL-HTEX
    Přírubový vozík / Snížená výška / Statická únosnost až 101kN / Dynamická únosnost až 74,7kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 15/20/25/30/35/45

    Vozík lineárního vedení: - velikosti 15 / 20 / 25 / 30 / 35 / 45 - typ HTEX - standardní délka, snížená zástavbová výška - přírubový vozík (montáž šroubů shora i zespodu) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 16,2 - 101 kN / Dynamická únosnost: C: 10,6 - 74,7 kN Momentová únosnost: MP: 99,5 - 1550 Nm / MY: 99,5 - 1550 Nm / MR: 126 - 2310 Nm Příklad značení: SGL 15 HTEX B 2 T1 - 589 P / W2 FS LB F J - KGLA (viz níže)

    ... Learn More

  • SGW-TE
    Přírubový vozík / Široké provedení / Statická únosnost až 48,5kN / Dynamická únosnost až 30,6kN / Výrobce: NIPPON BEARINGS JAPAN / Velikosti: 17/21/27/35

    Vozík lineárního vedení: - velikosti 17 / 21 / 27 / 35 - typ TE - standardní délka, snížená zástavbová výška - široký přírubový vozík (montáž šroubů shora) - čtyři oběžné řady kuliček (stykový úhel 45°) Statická únosnost: C0: 8,56 - 48,5 kN / Dynamická únosnost: C: 4,82 - 30,6 kN Momentová únosnost: MP: 42,8 - 578 Nm / MY: 42,8 - 578 Nm / MR: 160 - 1850 Nm Příklad značení: SGW 21 TE B 2 T1 - 589 P / W2 FS LB F - KGLA (viz níže)

    ... Learn More
