LINEÁRNÍ VEDENÍ S PLASTOVÝM ŘETĚZEM

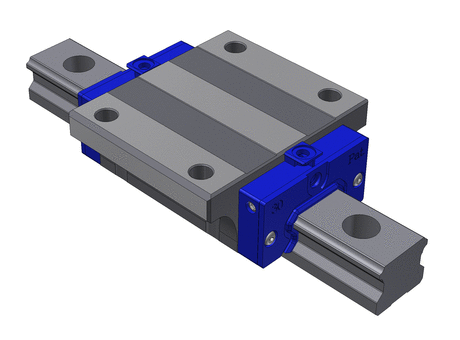

Přírubový vozík, standartní výška LGBCH..F.

  • Velikosti: 15/20/25/30/35/45/55
  • Vynikající dynamické vlastnosti
  • Statická únosnost 19,90kN – 259,71kN
  • Dynamická únosnost 11,67kN – 161,43kN
  • Rovnoměrné zatížení ve všech hlavních směrech
  • Přesnosti (N,H,P,S,U)
  • Předpětí (Z0,Z1,Z2,Z3,ZX)
lgbchf

Přírubový vozík, snížená zástavbová výška LGBCS..F.

  • Velikosti: 15/20/25
  • Vynikající dynamické vlastnosti
  • Statická únosnost 9,90kN – 41,73kN
  • Dynamická únosnost 5,81kN – 25,25kN
  • Rovnoměrné zatížení ve všech hlavních směrech
  • Přesnosti (N,H,P,S,U)
  • Předpětí (Z0,Z1,Z2,Z3,ZX)

lgbcsf

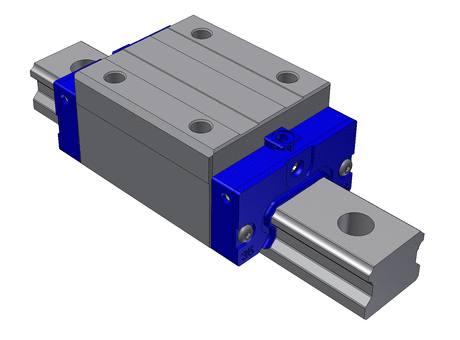

Kompaktní vozík, standartní výška LGBCH..B.

  • Velikosti: 15/20/25/30/35/45/55
  • Vynikající dynamické vlastnosti
  • Statická únosnost 19,90kN – 259,71kN
  • Dynamická únosnost 11,67kN – 161,43kN
  • Rovnoměrné zatížení ve všech hlavních směrech
  • Přesnosti (N,H,P,S,U)
  • Předpětí (Z0,Z1,Z2,Z3,ZX)
lgbchb

Kompaktní vozík, snížená zástavbová výška LGBCS..B.

  • Velikosti: 15/20/25/30/35/45/55
  • Vynikající dynamické vlastnosti
  • Statická únosnost 9,90kN – 259,71kN
  • Dynamická únosnost 5,81kN – 161,43kN
  • Rovnoměrné zatížení ve všech hlavních směrech
  • Přesnosti (N,H,P,S,U)
  • Předpětí (Z0,Z1,Z2,Z3,ZX)

lgbcsb



Kolejnice LGBR..C (uchycení kolejnice ze spodu)

  • Velikosti: 15/20/25/30/35/45/55
  • Možnost povlakování
  • Přesnosti (N,H,P,S,U)


lgbrc



  • LGBCH...F
    Přírubový vozík / Standardní výška / Velikosti: 15/20/25/30/35/45/55 /

    alf-logo

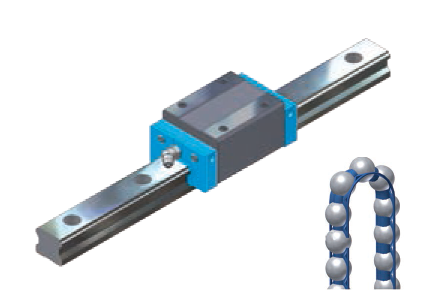

    Vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - přírubový vozík (montáž šroubů shora i zespodu) - standardní délka (FN) / prodloužená verze (FL) / extra-dlouhý (FE) / krátký (FS) - čtyři oběžné dráhy kuliček (stykový úhel 45°) Statická únosnost: C0: 19,90 - 259,71 kN / Dynamická únosnost: C: 11,67 - 161,43 kN Momentová únosnost: Mx: 0,137 - 6,430 kNm / My: 0,120 - 6,617 kNm / Mz: 0,120 - 6,617 kNm Příklad značení: LGBCH25FNSSNZ1-N (viz níže)

    ... Learn More

  • alf-logo

    Vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 - přírubový vozík (montáž šroubů shora i zespodu) - standardní délka (FN) / krátký (FS) - čtyři oběžné dráhy kuliček (stykový úhel 45°) Statická únosnost: C0: 9,90 - 41,73 kN / Dynamická únosnost: C: 5,81 - 25,25 kN Momentová únosnost: Mx: 0,069 - 0,447 kNm / My: 0,032 - 0,358 kNm / Mz: 0,032 - 0,358 kNm Příklad značení: LGBCS25FNSSNZ1-N (viz níže)

    ... Learn More

  • alf-logo

    Vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - kompaktní vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) - čtyři oběžné dráhy kuliček (stykový úhel 45°) Statická únosnost: C0: 19,90 - 259,71 kN / Dynamická únosnost: C: 11,67 - 161,43 kN Momentová únosnost: Mx: 0,137 - 6,430 kNm / My: 0,120 - 6,617 kNm / Mz: 0,120 - 6,617 kNm Příklad značení: LGBCH25BNSSNZ1-N (viz níže)

    ... Learn More

  • alf-logo

    Vozík lineárního vedení: - kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - kompaktní vozík (montáž šroubů shora) - standardní délka (BN) / prodloužená verze (BL) / extra-dlouhý (BE) / krátký (BS) - čtyři oběžné dráhy kuliček (stykový úhel 45°) Statická únosnost: C0: 9,90 - 259,71 kN / Dynamická únosnost: C: 5,81 - 161,43 kN Momentová únosnost: Mx: 0,069 - 6,430 kNm / My: 0,032 - 6,617 kNm / Mz: 0,032 - 6,617 kNm Příklad značení: LGBCS25BNSSNZ1-N (viz níže)

    ... Learn More

  • NTN SNR logo

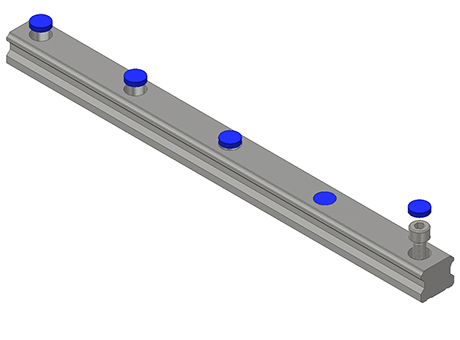

    Kolejnice lineárního vedení: - pro uchycení shora (typ L) - velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55 - v délce z jednoho kusu 4000mm (delší možno napojením) - možnost krytí (plastové zátky, mosazné zátky, krycí pásek)
    ... Learn More
