SGW-TE
Vozík lineárního vedení:
- velikosti 17 / 21 / 27 / 35
- typ TE - standardní délka, snížená zástavbová výška
- široký přírubový vozík (montáž šroubů shora)
- čtyři oběžné řady kuliček (stykový úhel 45°)
Statická únosnost: C0: 8,56 - 48,5 kN / Dynamická únosnost: C: 4,82 - 30,6 kN
Momentová únosnost: MP: 42,8 - 578 Nm / MY: 42,8 - 578 Nm / MR: 160 - 1850 Nm
Příklad značení:
SGW 21 TE B 2 T1 - 589 P / W2 FS LB F - KGLA (viz níže)

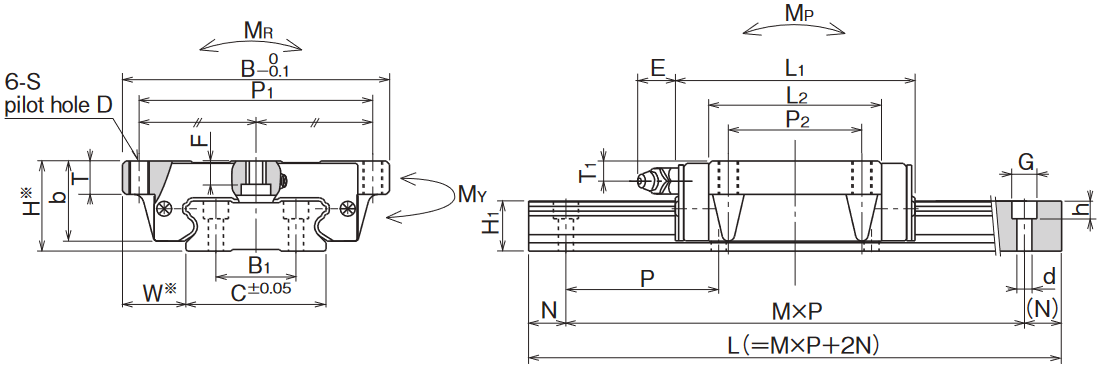

Rozměry:
| Typ |
Rozměry (mm) | Maznice | |||||||||||||||||||
| Systém |
Vozík | Kolejnice | |||||||||||||||||||
| Standardní | H | W |
B | L1 | L2 | P1 | P2 | S |
D |
F | T | b | E |
T1 | H1 | C | B1 | dxGxh | N | P | |
| SGW17TE | 17 | 13,5 | 60 | 51 | 33,6 | 53 | 26 | M4 | 3,3 | 3,2 | 6 | 1,5 | 2,5 | 4 | 9 | 33 | 18 | 4,5x7,5x5,3 | 15 | 40 | k zalisování |
| SGW21TE | 21 | 15,5 | 68 | 58 | 40 | 60 | 29 | M5 | 4,4 | 3,7 | 8 | 18 | 12 | 4,5 | 11 | 37 | 22 | 4,5x7,5x5,3 | 15 | 50 | B-M6F |
| SGW27TE | 27 | 19 | 80 | 71,8 | 51,8 | 70 | 40 | M6 | 5,3 | 6 | 10 | 24 | 12 | 6 | 15 | 42 | 24 | 4,5x7,5x5,3 | 20 | 60 | B-M6F |
| SGW35TE | 35 | 25,5 | 120 | 106,6 | 77,6 | 107 | 60 | M8 | 6,8 | 8 | 14 | 31 | 12 | 8 | 19 | 69 | 40 | 7x11x9 | 20 | 80 | B-M6F |
Únosnosti:
| Typ | Silové zatížení (kN) | Momentové zatížení (Nm) | |||
| C |
C0 | MP (MP2) |
MY (MY2) | MR | |
| SGW17TE | 4,82 | 8,56 | 42,8 (261) | 42,8 (261) | 160 |
| SGW21TE | 7,01 | 12,1 | 72,3 (418) | 72,3 (418) | 253 |
| SGW27TE | 12,9 | 21,5 | 171 (931) | 171 (931) | 496 |
| SGW35TE | 30,6 | 48,5 | 578 (3100) | 578 (3100) | 1850 |
Doporučené délky kolejnic:
| Typ | Standardní délka kolejnic (mm) |
Max. délka (mm) |
|||||||||||||||||
| L | |||||||||||||||||||
| SGW17 | 110 | 150 | 190 | 230 | 270 | 310 | 350 | 390 | 430 | 510 | 590 | 670 | 750 | 830 | 950 | 1070 | 1190 | 1310 | 2000 |
| SGW21 | 130 | 180 | 230 | 280 | 330 | 380 | 430 | 480 | 530 | 630 | 730 | 830 | 930 | 1030 | 1180 | 1330 | 1480 | - | 2000 |
| SGW27 | 160 | 220 | 280 | 340 | 400 | 460 | 520 | 640 | 760 | 880 | 1000 | 1180 | 1360 | 1540 | 1720 | 1900 | - | - | 3000 |
| SGW35 | 280 | 360 | 440 | 520 | 600 | 680 | 760 | 920 | 1080 | 1240 | 1400 | 1640 | 1880 | 2120 | - | - | - | - | 3000 |
Nomenklatura značení: SGW 21 TE B 2 T1 - 589 P / W2 FS LB F - KGLA
| SGW |
21 | TE | B | 2 | T1 | 589 | P | W2 | FS | LB | F | KGLA |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. | 9. | 10. | 11. | 12. | 13. |
| Lin. vedení | Velikost | Provedení |
Těsnění | Počet vozíků | Předpětí | Délka | Přesnost | Uspořádání | Bezúdržbové | Povrch.úprava | Krycí zátky | Mazivo |
1 - SGW ... široké čtyřřadé lineární kuličkové vedení
2 - Velikost (šířka kolejnice)
- 17 / 21 / 27 / 35
3 - Provedení / tvar vozíku
- TE ... kompaktní, standardní délka, snížená zástavbová výška
4 - Konfigurace těsnění
- bez označení ... čelní těsnění na obou stranách
- B ... čelní těsnění na obou stranách, spodní těsnění
- BW ... dvojité čelní těsnění na obou stranách, spodní těsnění
- BS ... B + plechový stěrač
- BR ... B + reverzní těsnění
- BWS ... BW + plechový stěrač
5 - Počet vozíků na kolejnici
6 - Předpětí
- bez označení ... standardní
- T1 ... lehké
- T2 ... střední
7 - Délka kolejnice
- 589 ... délka v mm
8 - Třída přesnosti
- bez označení ... standardní
- H ... vysoká
- P ... precizní
9 - Uspořádání (počet kolejnic na jedné ose)
- bez označení ... jedna kolejnice (standard)
- W2 ... dvě kolejnice uspořádáné paralelně
- W3 ... tři kolejnice uspořádané paralelně
10 - Bezúdržbové (technologie Fiber Sheet)
- bez označení ... standard (konvenční typ)
- FS ... technologie Fiber Sheet (viz Příslušenství)
11 - Povrchová úprava
- bez označení ... standard
- LB ... černý chrom
12 - Krycí zátky
- bez označení ... bez krycích zátek
- F ... plastové krycí zátky (viz Příslušenství)
13 - Mazivo
- bez označení ... standardní tuk (viz Příslušenství)
