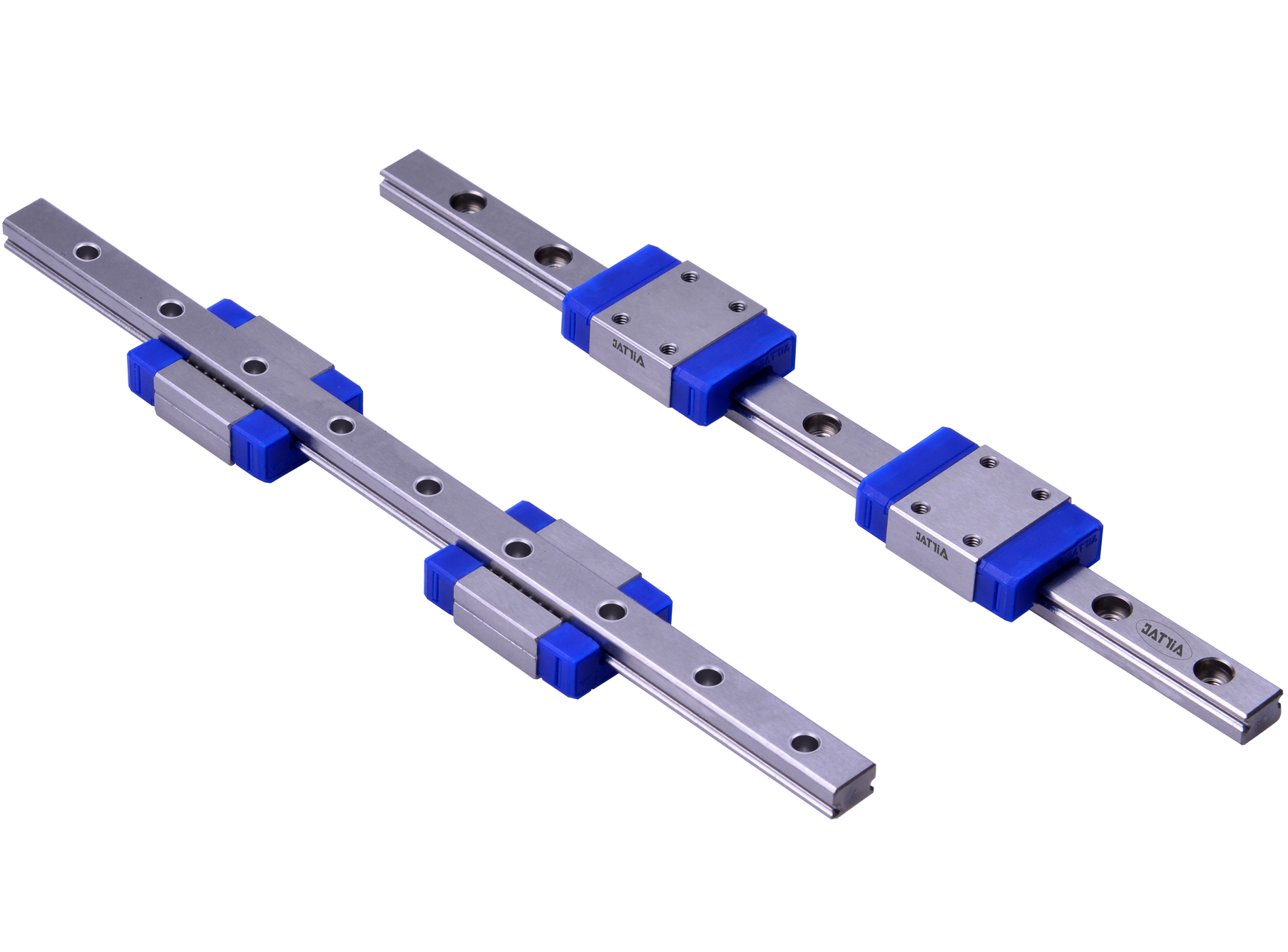

LRM

Zpět na: Úzké provedení

Vozík lineárního vedení:snr logo

- velikosti 5 / 7 / 9 / 12 / 15
- miniaturní vozík
- čtyři oběžné dráhy kuliček (stykový úhel 45°)

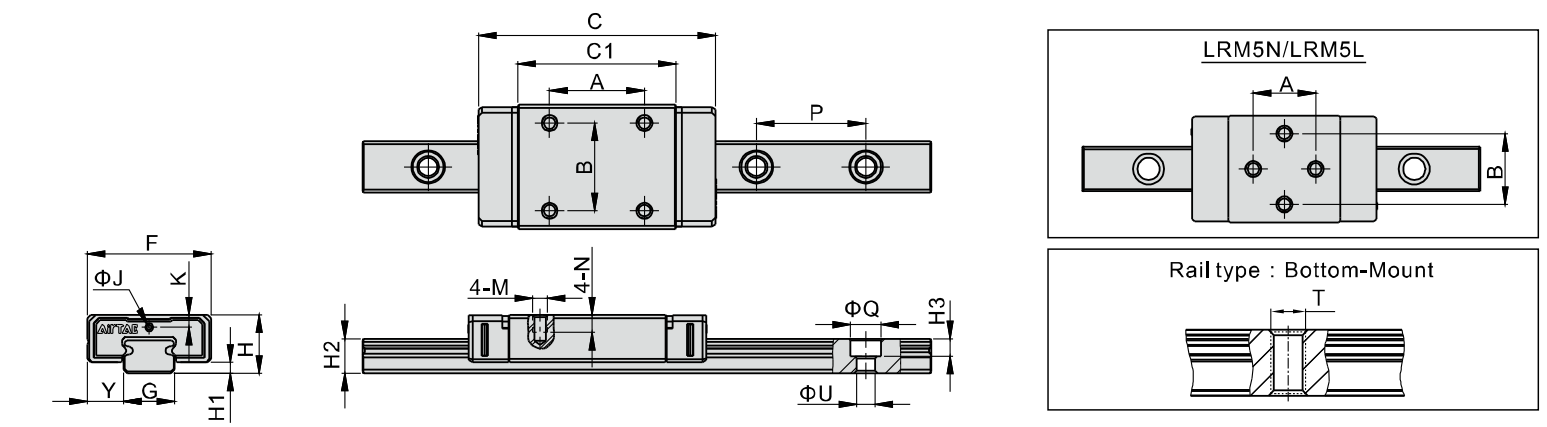

lrm nakres

Rozměry:

Typ
 Rozměry (mm)
Systém
 Vozík Kolejnice
H
 H1 F Y C C1 A B
 M
 N K ΦJ G H2 P ΦQ ΦU H3 T
LRM 5 N 6 1,5 12 3,5 18,2 10 7 8 M2x0,4 1,5 1,3 0,7 5 3,5 15 3,5 2,2 1,1 M3x0,5
LRM 5 L 6 1,5 12 3,5 21,2 13 7 8 M2x0,4 1,5 1,3 0,7 5 3,5 15 3,5 2,2 1,1 M3x0,5
LRM 7 N 8 1,5 17 5 24,3 13,5 8 12 M2x0,4 2,3 1,7 0,7 7 4,7 15 4,2 2,4 2,4 M3x0,5
LRM 7 L 8 1,5 17 5 32,5 21,7 13 12 M2x0,4 2,3 1,7 0,7 7 4,7 15 4,2 2,4 2,4 M3x0,5
LRM 9 N 10 2 20 5,5 31 18,9 10 15 M3x0,5 2,8 2,2 1 9 5,6 20 6 3,5 3,4 M4x0,7
LRM 9 L 10 2 20 5,5 42,1 30 16 15 M3x0,5 2,8 2,2 1 9 5,6 20 6 3,5 3,4 M4x0,7
LRM 12 N 13 3 27 7,5 37,6 21,7 15 20 M3x0,5 4 3 1,5 12 7,5 25 6 3,5 4,4 M4x0,7
LRM 12 L 13 3 27 7,5 48,4 32,5 20 20 M3x0,5 4 3 1,5 12 7,5 25 6 3,5 4,4 M4x0,7
LRM 15 N 16 3,5 32 8,5 48 28 20 25 M3x0,5 4 3,7 M3 15 9,5 40 6 3,5 4,4 M4x0,7
LRM 15 L 16 3,5 32 8,5 65 45 25 25 M3x0,5 4 3,7 M3 15 9,5 40 6 3,5 4,4 M4x0,7
Typ
 Montážní šroub
 Silové zatížení (kN) Momentové zatížení (Nm) Hmotnost
C C0 MR MP MY Vozík (kg) Kolejnice (kg/m)
LRM 5 N M2 0,33 0,55 1,68 0,99 0,99 0,0035 0,114
LRM 5 L M2 0,48 0,9 2,4 2,08 2,08 0,004 0,114
LRM 7 N M2 1,02 1,53 5,42 3,17 3,17 0,009 0,22
LRM 7 L M2 1,43 2,45 9,27 7,96 7,96 0,014 0,22
LRM 9 N M3 1,97 2,6 11,84 8,19 8,19 0,018 0,315
LRM 9 L M3 2,61 4,11 19,73 18,94 18,94 0,027 0,315
LRM 12 N M3 3,04 3,86 23,63 12,57 12,57 0,037 0,602
LRM 12 L M3 3,96 5,9 40,96 32,57 32,57 0,053 0,602
LRM 15 N M3 4,27 5,7 45,05 23,05 23,05 0,054 0,981
LRM 15 L M3 6,53 9,53 70,08 63,69 63,69 0,088 0,981

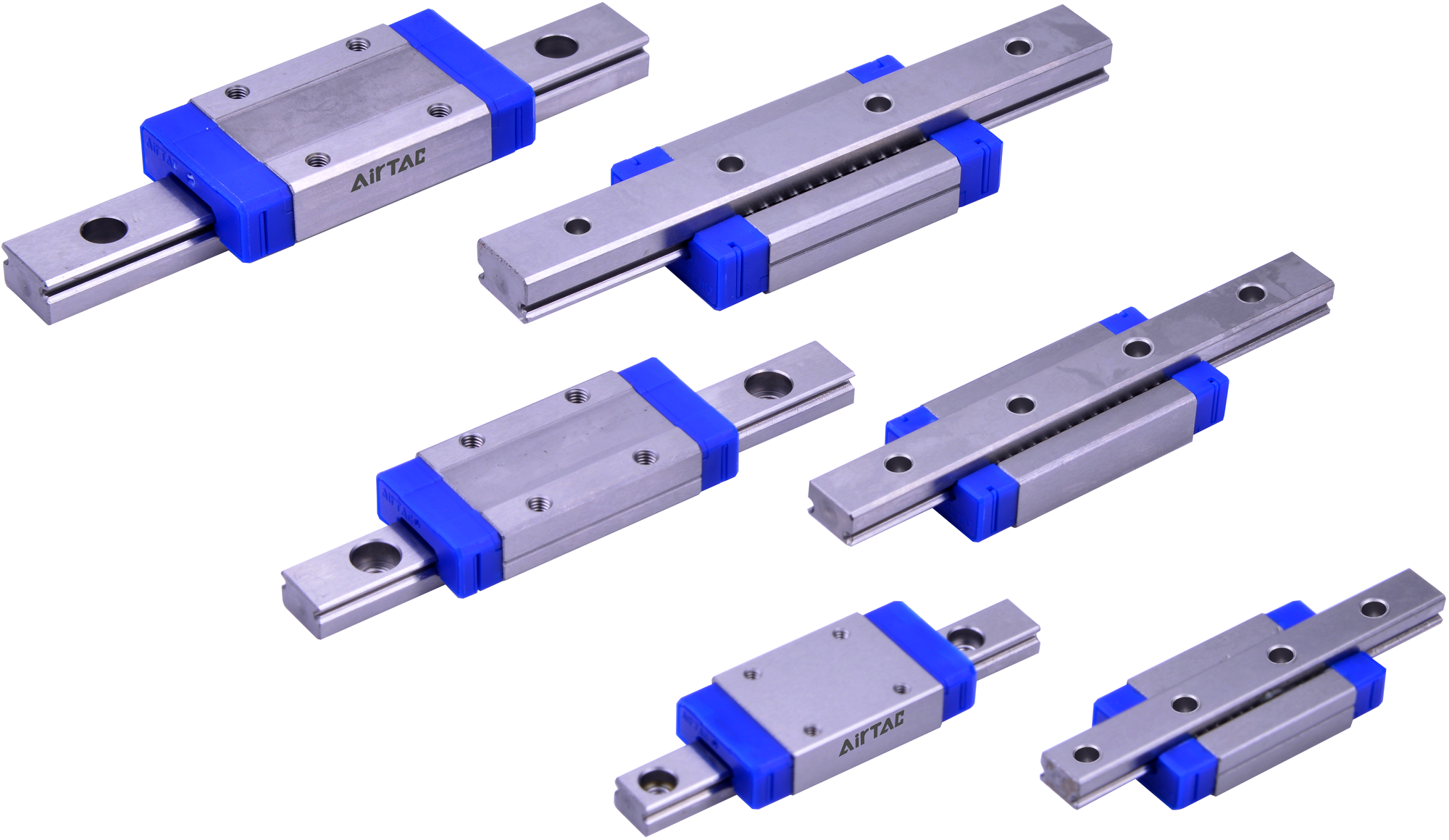

LRM1airtac logo

Po kliku na tlačítko bude otevřeno nové okno:

3D KONFIGURACE
Katalogový list

KATALOGOVÝ LIST
