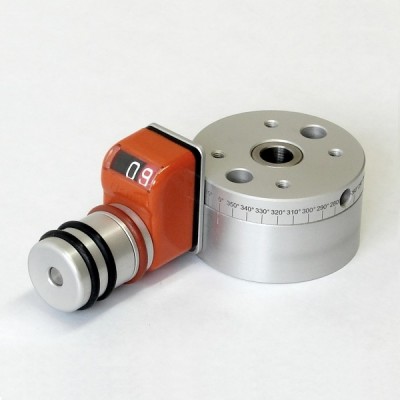

Otočné stoly s analogovým ukazatelem

Otočné stoly jsou vhodné pro jemné doladění pří nutnosti úhlového zapolohování. Díky modulární konstrukci mohou být otočné stoly kombinovány s jinými produkty.

Jsou dostupné ve třech velikostech DT36008-PA / DT36012-PA

Drehtisch Groessenvergleich 600x600

dtx

DT36008-PA (otočný 360° / velikost 08 = Ø54)

DT36012-PA (otočný 360° / velikost 12 = Ø80)



- Rozlišení displeje 0,1°

- Ukazatel polohy v rozsahu 0° - 9,9°

- Jedna otáčka ovládacího kolečka znamená 10°









  • drehtisch-dt36008-pa-600x600 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    DT36008-PA
    Otočný stůl s analogovým ukazatelem / Velikost 08 (54mm) / Poměr i = 50:1 / Vůle <0.07 ° / Radiální vůle < 0.02mm

    Polohovací systémy MM EngineeringOtočný stůl DT36008-PA

    - Otáčení pomocí šnekového soukolí - Samosvorný převod - Převodový poměr i = 50:1 - Vůle < 0,07° - Radiální vůle < 0,02mm - Analogový ukazatel s přesností 0,1°

    Polohovací systémy MM Engineering

    Únosnosti: F1=500 N F2=500 N F3=200 N M1=3Nm Příklad značení: DT36008-PA-O - DT (otočný stůl) - 360 (otočný 360°) - 08 (velikost 8) - PA (analogový ukazatel polohy) - O/R/U/L (orientace ukazatele) ... Learn More

  • drehtisch-dt36012-pa-600x600 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    DT36012-PA
    Otočný stůl s analogovým ukazatelem / Velikost 12 (80mm) / Poměr i = 55:1 / Vůle <0.05 ° / Radiální vůle < 0.02mm

    Polohovací systémy MM EngineeringOtočný stůl DT36012-PA

    - Otáčení pomocí šnekového soukolí - Samosvorný převod - Převodový poměr i = 55:1 - Vůle < 0,05° - Radiální vůle < 0,02mm - Analogový ukazatel s přesností 0,1°

    Polohovací systémy MM Engineering

    Únosnosti: F1=500 N F2=500 N F3=200 N M1=5Nm Příklad značení: DT36012-PA-O - DT (otočný stůl) - 360 (otočný 360°) - 12 (velikost 12) - PA (analogový ukazatel polohy) - O/R/U/L (orientace ukazatele) ... Learn More
