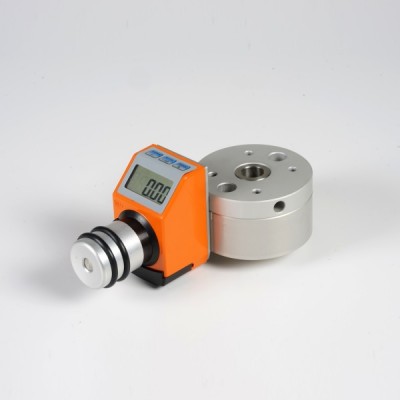

Otočné stoly s digitálním ukazatelem

Otočné stoly jsou vhodné pro jemné doladění pří nutnosti úhlového zapolohování. Díky modulární konstrukci mohou být otočné stoly kombinovány s jinými produkty.

Jsou dostupné ve třech velikostech DT36008-PAE / DT36012-PAE / DT36025-PAE

Groessenvergleich DT360xx PAE 600x600

dtzy

DT36008-PAE (otočný 360° / velikost 08 = Ø54)

DT36012-PAE (otočný 360° / velikost 12 = Ø80)

DT36025-PAE (otočný 360° / velikost 25 = Ø150)



- Rozlišení displeje 0,1°

- Ukazatel přímo zobrazuje úhel natočení









  • drehtisch-dt36008-pae-600x600_1 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    DT36008-PAE
    Otočný stůl s digitálním ukazatelem / Velikost 08 (54mm) / Poměr i = 50:1 / Vůle <0.07 ° / Radiální vůle < 0.02mm

    Polohovací systémy MM EngineeringOtočný stůl DT36008-PAE

    - Otáčení pomocí šnekového soukolí - Samosvorný převod - Převodový poměr i = 50:1 - Vůle < 0,07° - Radiální vůle < 0,02mm - Digitální ukazatel s přesností 0,1°

    Polohovací systémy MM Engineering

    Únosnosti: F1=500 N F2=500 N F3=200 N M1=3Nm Příklad značení: DT36008-PAE-H-O - DT (otočný stůl) - 360 (otočný 360°) - 08 (velikost 8) - PAE (digitální ukazatel polohy) - H/V (montážní poloha ukazatele) - O/R/U/L (orientace ukazatele) ... Learn More

  • drehtisch-dt36012-pae-600x600_1 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    DT36012-PAE
    Otočný stůl s digitálním ukazatelem / Velikost 12 (80mm) / Poměr i = 55:1 / Vůle <0.05 ° / Radiální vůle < 0.02mm

    Polohovací systémy MM EngineeringOtočný stůl DT36012-PAE

    - Otáčení pomocí šnekového soukolí - Samosvorný převod - Převodový poměr i = 55:1 - Vůle < 0,05° - Radiální vůle < 0,02mm - Digitální ukazatel s přesností 0,1°

    Polohovací systémy MM Engineering

    Únosnosti: F1=500 N F2=500 N F3=200 N M1=5Nm Příklad značení: DT36012-PAE-H-O - DT (otočný stůl) - 360 (otočný 360°) - 12 (velikost 12) - PAE (digitální ukazatel polohy) - H/V (montážní poloha ukazatele) - O/R/U/L (orientace ukazatele) ... Learn More

  • Drehtisch-DT36025-PAE-600x600 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    DT36025-PAE
    Otočný stůl s digitálním ukazatelem / Velikost 25 (150mm) / Poměr i = 50:1 / Vůle <0.02 ° / Radiální vůle < 0.03mm

    Polohovací systémy MM EngineeringOtočný stůl DT36025-PAE

    - Otáčení pomocí šnekového soukolí - Samosvorný převod - Převodový poměr i = 50:1 - Vůle < 0,02° - Radiální vůle < 0,03mm - Digitální ukazatel s přesností 0,1°

    Polohovací systémy MM Engineering

    Únosnosti: F1=1000 N F2=1000 N F3=500 N M1=10Nm Příklad značení: DT36025-PAE-H-O - DT (otočný stůl) - 360 (otočný 360°) - 25 (velikost 25) - PAE (digitální ukazatel polohy) - H/V (montážní poloha ukazatele) - O/R/U/L (orientace ukazatele) ... Learn More
