Otočné stoly s ovládacím kolečkem a noniem

Otočné stoly jsou vhodné pro jemné doladění pří nutnosti úhlového zapolohování. Díky modulární konstrukci mohou být otočné stoly kombinovány s jinými produkty.

Jsou dostupné ve třech velikostech DT36008 / DT36012 / DT36025

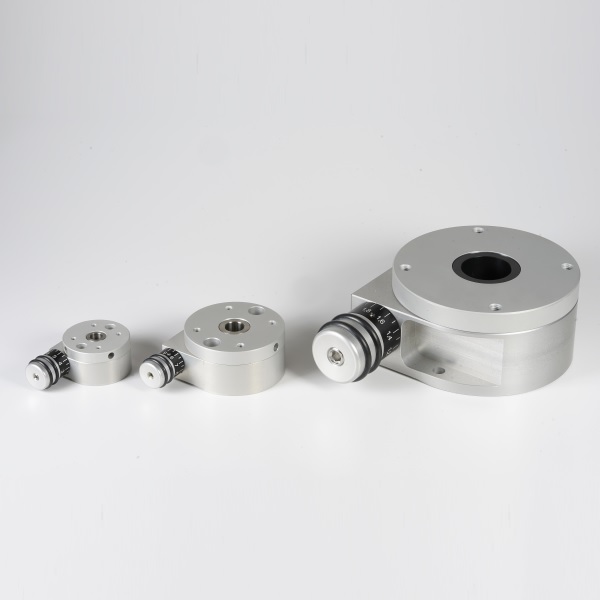

Drehtisch Groessenvergleich 600x6001

Drehtisch Massblatt 600x600

DT36008 (otočný 360° / velikost 08 = Ø54)

DT36012 (otočný 360° / velikost 12 = Ø80)

DT36025 (otočný 360° / velikost 25 = Ø150)















  • drehtisch-dt36008-600x600 COM_VIRTUEMART_PRODUCT_QUCKVIEW

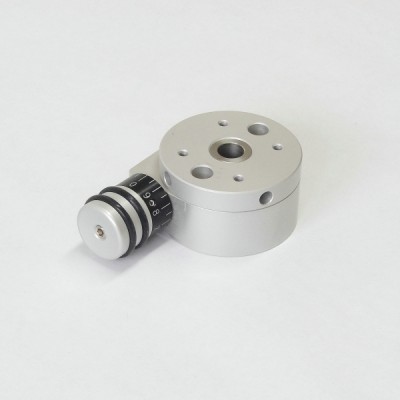

    DT36008
    Otočný stůl vel.08 (54mm) / s noniem / převodový poměr i = 50:1 / vůle <0.07 ° / radiální vůle < 0.02mm

    Polohovací systémy MM EngineeringOtočný stůl DT36008

    - Otáčení pomocí šnekového soukolí - Samosvorný převod - Převodový poměr i = 50:1 - Vůle < 0,07° - Radiální vůle < 0,02mm

    Polohovací systémy MM Engineering

    Únosnosti: F1=500 N F2=500 N F3=200 N M1=3Nm Příklad značení: DT36008 - DT (otočný stůl) - 360 (otočný 360°) - 08 (velikost 8) ... Learn More

  • Drehtisch-DT36012-270x270 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    DT36012
    Otočný stůl vel.12 (80mm) / s noniem / převodový poměr i = 55:1 / vůle <0.02 ° / radiální vůle < 0.03mm

    Polohovací systémy MM EngineeringOtočný stůl DT36012

    - Otáčení pomocí šnekového soukolí - Samosvorný převod - Převodový poměr i = 55:1 - Vůle < 0,02° - Radiální vůle < 0,03mm

    Polohovací systémy MM Engineering

    Únosnosti: F1=1000 N F2=1000 N F3=500 N M1=10Nm Příklad značení: DT36012 - DT (otočný stůl) - 360 (otočný 360°) - 12 (velikost 12) ... Learn More

  • drehtisch-dt36025-600x600 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    DT36025
    Otočný stůl vel.25 (150mm) / s noniem / převodový poměr i = 50:1 / vůle <0.02 ° / radiální vůle < 0.03mm

    Polohovací systémy MM EngineeringOtočný stůl DT36025

    - Otáčení pomocí šnekového soukolí - Samosvorný převod - Převodový poměr i = 50:1 - Vůle < 0,02° - Radiální vůle < 0,03mm

    Polohovací systémy MM Engineering

    Únosnosti: F1=1000 N F2=1000 N F3=500 N M1=10Nm Příklad značení: DT36025 - DT (otočný stůl) - 360 (otočný 360°) - 25 (velikost 25) ... Learn More
