Vertikální stoly s analogovým ukazatelem

Vertikální stoly jsou vhodné pro jemné zapolohování v ose Z. Díky modulární konstrukci mohou být vertikální stoly kombinovány s jinými produkty.

Jsou dostupné ve třech velikostech HT08-PA / HT12-PA / HT25-PA

Groessenvergleich HTxx 600x600

HTP1

HT08-PA (Ø vodících tyčí 8mm / vertikální zdvih 8mm)

HT12-PA (Ø vodících tyčí 12mm / vertikální zdvih 12mm)

HT25-PA (Ø vodících tyčí 25mm / vertikální zdvih 25mm)















  • hubtisch-ht25-pa--600x600 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    HT25-PA
    Vertikální stůl, s analogovým ukazatelem, Ø vodících tyčí 25mm, zdvih 25mm

    Polohovací systémy MM EngineeringVertikální stůl HT25-PA

    - sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb) - Ø vodících tyčí 25mm / zdvih 25mm - bezvůlový pohybový šroub / předepnutá matice - samosvorný pohybový šroub - po nastavení polohy není nutná žádná další aretace - radiální vůle vedení <0,05 mm - analogový ukazatel s přesností 0,1 mm - bezúdržbový systém - modulární systém - všestranné možnosti montáže

    Polohovací systémy MM Engineering

    Únosnosti: F1=500N F2=700N Mx=50Nm My=50Nm Mz=100Nm Příklad značení: HT25-PA - HT (vertikální stůl) - 25 (průměr vodících tyčí 25mm) / zdvih 25mm - PA (analogový ukazatel polohy s přesností 0,1mm) - H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°) - O/R/U/L (orientace ukazatele, O = číselník nahoře / R ... Learn More

  • hubtisch-ht12-pa--600x600 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    HT12-PA
    Vertikální stůl, s analogovým ukazatelem, Ø vodících tyčí 12mm, zdvih 12mm

    Polohovací systémy MM EngineeringVertikální stůl HT12-PA

    - sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb) - Ø vodících tyčí 12mm / zdvih 12mm - bezvůlový pohybový šroub / předepnutá matice - samosvorný pohybový šroub - po nastavení polohy není nutná žádná další aretace - radiální vůle vedení <0,05 mm - analogový ukazatel s přesností 0,1 mm - bezúdržbový systém - modulární systém - všestranné možnosti montáže

    Polohovací systémy MM Engineering

    Únosnosti: F1=150N F2=200N Mx=10Nm My=10Nm Mz=20Nm Příklad značení: HT12-PA - HT (vertikální stůl) - 12 (průměr vodících tyčí 12mm) / zdvih 12mm - PA (analogový ukazatel polohy s přesností 0,1mm) - H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°) - O/R/U/L (orientace ukazatele, O = číselník nahoře / R = ... Learn More

  • hubtisch-ht08-pa--600x600_16 COM_VIRTUEMART_PRODUCT_QUCKVIEW

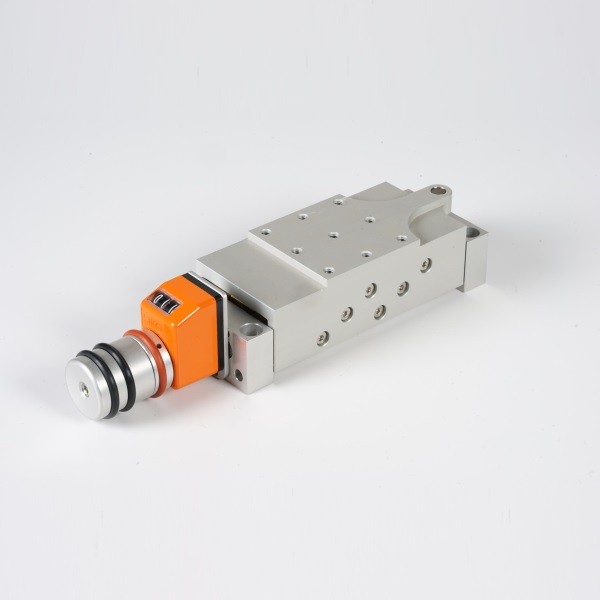

    HT08-PA
    Vertikální stůl, s analogovým ukazatelem, Ø vodících tyčí 8mm, zdvih 8mm

    Polohovací systémy MM EngineeringVertikální stůl HT08-PA

    - sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb) - Ø vodících tyčí 8mm / zdvih 8mm - bezvůlový pohybový šroub / předepnutá matice - samosvorný pohybový šroub - po nastavení polohy není nutná žádná další aretace - radiální vůle vedení <0,05 mm - analogový ukazatel s přesností 0,1 mm - bezúdržbový systém - modulární systém - všestranné možnosti montáže

    Polohovací systémy MM Engineering

    Únosnosti: F1=80N F2=100N Mx=2,5Nm My=2,5Nm Mz=5,0Nm Příklad značení: HT08-PA - HT (vertikální stůl) - 08 (průměr vodících tyčí 8mm) / zdvih 8mm - PA (analogový ukazatel polohy s přesností 0,1mm) - H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°) - O/R/U/L (orientace ukazatele, O = číselník nahoře / R = ... Learn More
