Vertikální stoly s ovládacím kolečkem a noniem

Vertikální stoly jsou vhodné pro jemné zapolohování v ose Z. Díky modulární konstrukci mohou být vertikální stoly kombinovány s jinými produkty.

Jsou dostupné ve čtyřech velikostech HT04 / HT08 / HT12 / HT25

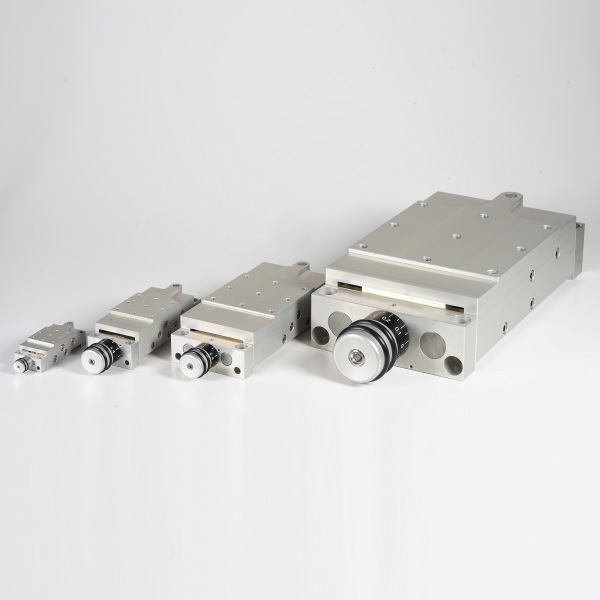

Groessenvergleich Hubtische HT 600x600

ht

HT04 (Ø vodících tyčí 4mm / vertikální zdvih 4mm)

HT08 (Ø vodících tyčí 8mm / vertikální zdvih 8mm)

HT12 (Ø vodících tyčí 12mm / vertikální zdvih 12mm)

HT25 (Ø vodících tyčí 25mm / vertikální zdvih 25mm)













  • hubtisch-ht04-600x6007 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    HT04
    Vertikální stůl, s noniem, Ø vodících tyčí 4mm, zdvih 4mm

    Polohovací systémy MM EngineeringVertikální stůl HT04

    - sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb) - Ø vodících tyčí 4mm / zdvih 4mm - bezvůlový pohybový šroub / předepnutá matice - samosvorný pohybový šroub - po nastavení polohy není nutná žádná další aretace - radiální vůle vedení <0,05 mm - 1 dílek nonia je ekvivalentní 0,025 mm posunutí stolu - bezúdržbový systém - modulární systém - všestranné možnosti montáže

    Polohovací systémy MM Engineering

    Únosnosti: F1=30N F2=50N Mx=0,5Nm My=0,5Nm Mz=2,0Nm Příklad značení: HT04 - HT (vertikální stůl) - 04 (průměr vodících tyčí 4mm) / zdvih 4mm ... Learn More

  • hubtisch-ht08-600x6007 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    HT08
    Vertikální stůl, s noniem, Ø vodících tyčí 8mm, zdvih 8mm

    Polohovací systémy MM EngineeringVertikální stůl HT08

    - sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb) - Ø vodících tyčí 8mm / zdvih 8mm - bezvůlový pohybový šroub / předepnutá matice - samosvorný pohybový šroub - po nastavení polohy není nutná žádná další aretace - radiální vůle vedení <0,05 mm - 1 dílek nonia je ekvivalentní 0,05 mm posunutí stolu - bezúdržbový systém - modulární systém - všestranné možnosti montáže

    Polohovací systémy MM Engineering

    Únosnosti: F1=80N F2=100N Mx=2,5Nm My=2,5Nm Mz=5,0Nm Příklad značení: HT08 - HT (vertikální stůl) - 08 (průměr vodících tyčí 8mm) / zdvih 8mm ... Learn More

  • hubtisch-ht12-600x6006 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    HT12
    Vertikální stůl, s noniem, Ø vodících tyčí 12mm, zdvih 12mm

    Polohovací systémy MM EngineeringVertikální stůl HT12

    - sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb) - Ø vodících tyčí 12mm / zdvih 12mm - bezvůlový pohybový šroub / předepnutá matice - samosvorný pohybový šroub - po nastavení polohy není nutná žádná další aretace - radiální vůle vedení <0,05 mm - 1 dílek nonia je ekvivalentní 0,05 mm posunutí stolu - bezúdržbový systém - modulární systém - všestranné možnosti montáže

    Polohovací systémy MM Engineering

    Únosnosti: F1=150N F2=200N Mx=10Nm My=10Nm Mz=20Nm Příklad značení: HT12 - HT (vertikální stůl) - 012 (průměr vodících tyčí 12mm) / zdvih 12mm ... Learn More

  • hubtisch-ht25-600x6005 COM_VIRTUEMART_PRODUCT_QUCKVIEW

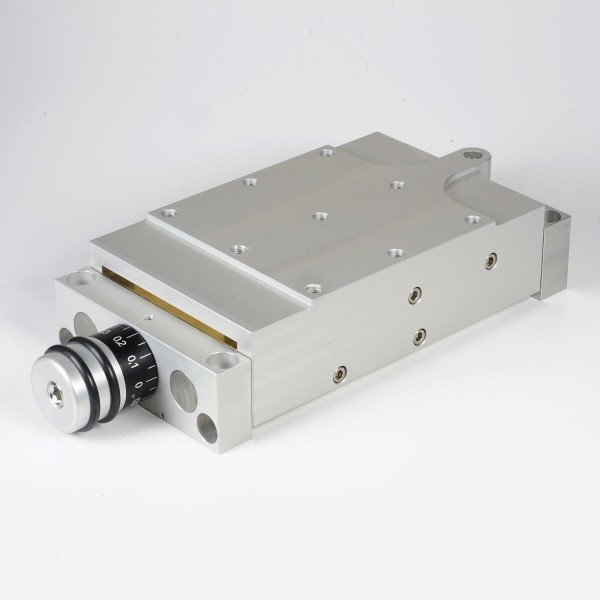

    HT25
    Vertikální stůl, s noniem, Ø vodících tyčí 25mm, zdvih 25mm

    Polohovací systémy MM EngineeringVertikální stůl HT25

    - sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb) - Ø vodících tyčí 25mm / zdvih 25mm - bezvůlový pohybový šroub / předepnutá matice - samosvorný pohybový šroub - po nastavení polohy není nutná žádná další aretace - radiální vůle vedení <0,05 mm - 1 dílek nonia je ekvivalentní 0,05 mm posunutí stolu - bezúdržbový systém - modulární systém - všestranné možnosti montáže

    Polohovací systémy MM Engineering

    Únosnosti: F1=500N F2=700N Mx=50Nm My=50Nm Mz=100Nm Příklad značení: HT25 - HT (vertikální stůl) - 25 (průměr vodících tyčí 25mm) / zdvih 25mm ... Learn More
