MC1D - ... , MC2D - ... , MC4D - ...

alf-logo

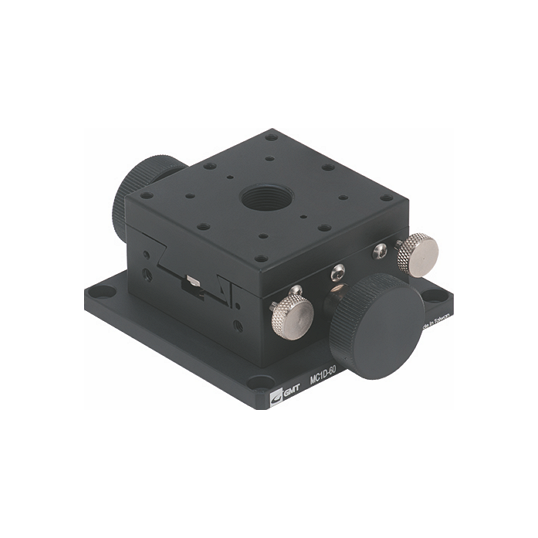

Lineární stanice s rybinovým vedením MC1D - ... , MC2D - ... , MC4D - ...


Typy ovládaných os: X, Y, X-Y, Z

Vedení: rybinové

3 velikosti

Typ pohonu: ozubený hřeben a pastorek

Materiál: hliník (černý elox)


Specifikace:

Typ Specifikace
MC1D - ... , MC2D - ... , MC4D - ...
Typ vedení Rybinové vedení

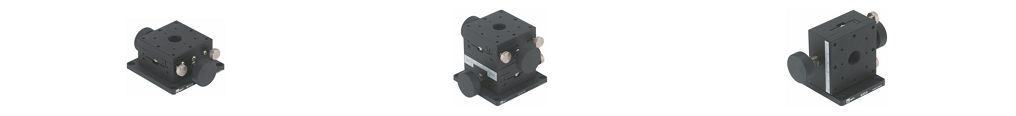

tab10 0 tab10 1
Velikost stolu (mm) 25x25 / 40x40 / 60x60
25x25 / 40x40 / 60x60 25x25 / 40x40 / 60x60
Typ pohonu Hřeben a pastorek Hřeben a pastorek Hřeben a pastorek
Zdvih (mm)
± 5 / ± 10 / ± 20
± 5 / ± 10 / ± 20 ± 5 / ± 10 / ± 20
Únosnost (N) 30 / 30 / 40
29 / 28 / 30 7 / 15 / 20



Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list
