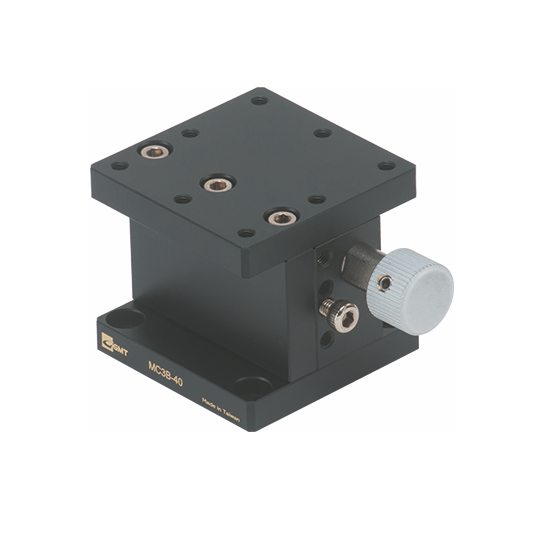

MC3B - ... , MC5B - ...

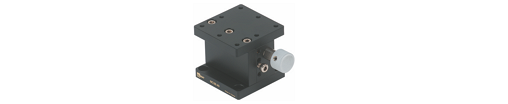

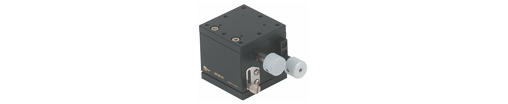

Lineární stanice s rybinovým vedením MC3B - ... , MC5B - ...
Typy ovládaných os: X-Z, Z
Vedení: rybinové
3 velikosti
Typ pohonu: ozubený hřeben a pastorek
Materiál:
... pro velikosti 25x25 a 40x40: hliník (černý elox)
... pro velikosti 60x60: slitina mosazi
Specifikace:
| Typ | Specifikace | ||
| MC3B - ... , MC5B - ... | |||
| Typ vedení | Rybinové vedení | Rybinové vedení | |
 |
 |
 |
|
| Velikost stolu (mm) | 25x25 / 40x40 / 60x60 | 25x25 / 40x40 / 60x60 | |
| Ovládání | Polohovací šroub | Polohovací šroub | |
| Zdvih (mm) |
± 2,5 / ± 5 / ± 10 | X = ± 5 / ± 7 / ± 10 |
Z = ± 10 / ± 10 / ± 25 |
| Únosnost (N) | 7 / 10 / 15 |
10 | |
Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list
