MC ... D - 2550, MC ... E - ...

alf-logo

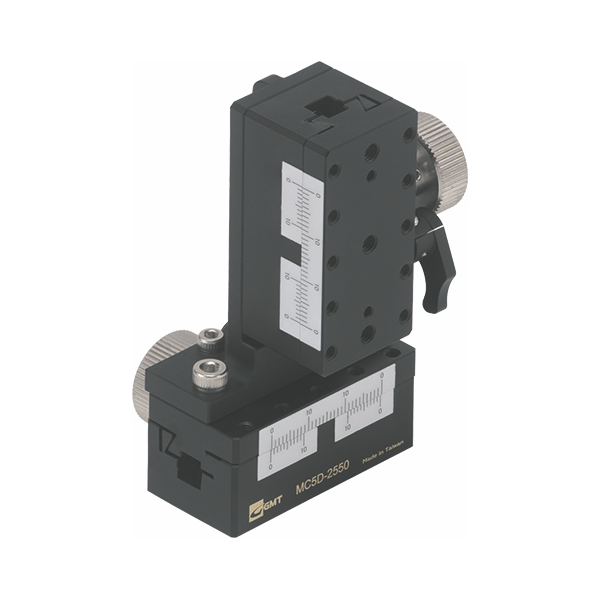

Lineární stanice s rybinovým vedením MC ... D - 2550, MC ... E - ...


Typy ovládaných os: X, Y, X - Y, X - Z, X - Y - Z

Vedení: rybinové

3 velikosti: MC...E
5 velikostí: MC...D - 2550

Typ pohonu:
...ozubený hřeben a pastorek (MC...D-2550)
...ovládací šroub s vntřním šestihranem (MC...E)

Materiál: slitina mosazi


Specifikace:

Typ Specifikace
MC ... D - 2550, MC ... E - ...
Typ vedení Rybinové vedení Rybinové vedení Rybinové vedení

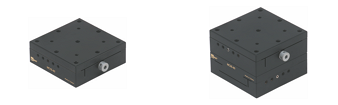

tab15 0 tab15 1 tab15 2 tab15 3
Velikost stolu (mm) 25x50 25x25 / 40x40 / 60x60 25x25 / 40x40 / 60x60
Typ pohonu Hřeben a pastorek Hřeben a pastorek Hřeben a pastorek
Zdvih (mm)
± 10
± 3 / ± 5 / ± 7
± 3 / ± 5 / ± 7
Únosnost (N) X: 80
X - Y: 80 Z: 10 X - Z: 10 X - Y - Z: 10 30 / 30 / 40 29 / 28 / 34 10 / 10 / 20



Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list
