Momentové hřídele | Drážkované vodící hřídele
Momentové hřídele, někdy zvané drážkované hřídele, jsou lineární vodící systém pro přenos silového zatížení i kroutícího momentu. Momentové hřídele NB jsou tvořeny drážkovanou hřídelí a maticí s integrovaným oběhem kuliček.
NB BALL SPLINE je lineární pohybový mechanismus využívající recirkulační pohyb kuliček. Může být použit v celé řadě aplikací, včetně robotiky a vybavení typu dopravy.
NB ROTARY BALL SPLINE lze použít pro oba pohyby. A to rotační i lineární pohyb. Může být použit v robotech SCARA, ve vertikálních aplikacích montážních zařízení nebo např. v zásobnících nástrojů.
NB BALL SCREW SPLINE kombinuje kuličkový šroub a momentovou hřídel v jednom, což umožňuje lineární ovládání, přenos točivého momentu a rotační pohyb s jedinou kompaktní sestavou. Může být použit v robotech SCARA, ve vertikálních aplikacích montážních zařízení nebo např. v zásobnících nástrojů.
Momentové hřídele NB se používají v široké škále aplikací, včetně robotiky, dopravního vybavení a dalších strojů, kde je třeba udržet zatížení při hladkém přenosu točivého momentu. K dispozici je několik modelů, včetně různých konfigurací matic a hřídelí.
SSP/SSPS | BALL SPLINE (lineární pohyb)
Momentové hřídele této série jsou sestaveny drážkovanou hřídelí a maticí. Umožňují pouze lineární pohyb. Matice se skládají z vnějšího válce, vnitřní klece, bočních kroužků s těsněním a kuliček. Tento typ konfigurace nabízí mnoho výhod, včetně:
- spolehlivý hladký chod se speciálně navrženou hřídelí a maticí
- vysoká únosnost a dlouhá provozní životnost díky optimalizované oblasti styku mezi kuličkou a drážkou
- vysoká schopnost přenosu kroutícího momentu
- možnost nastavení předpětí pro dosažení vyšší tuhosti
- typy matic: SSP / SSP-AM / SSPM / SSPF / SSPT / SSPT-AM / SSPK-AM
- 2 verze hřídelí: standardní / komerční
- plná i dutá drážkovaná hřídel v nabídce
- nerezové provedení SSPS
SPR | ROTARY BALL SPLINE (lineární pohyb + rotace) / (ložisko se zkříženými válečky)
Momentové hřídele této série jsou sestaveny drážkovanou hřídelí a maticí na které je integrováno ložisko se zkříženými válečky. Tato série momentových hřídelí může být použita v aplikacích vyžadujících lineární a / nebo rotační pohyb. Takové aplikace mohou být např. zásobník nástrojů, SCARA roboty nebo různé pick-and-place aplikace. Umožňuje jak lineární tak rotační pohyb. Tato konfigurace nabízí mnoho výhod, včetně vysoké přesnosti a podstatného snížení nákladů na instalaci.
- spolehlivý hladký chod se speciálně navrženou hřídelí a maticí
- vysoká únosnost a dlouhá provozní životnost díky optimalizované oblasti styku mezi kuličkou a drážkou
- vysoká schopnost přenosu kroutícího momentu
- možnost nastavení předpětí pro dosažení vyšší tuhosti
- typy matic: SPR
- plná i dutá drážkovaná hřídel v nabídce
SPB | ROTARY BALL SPLINE (lineární pohyb + rotace) / (kuličkové ložisko)
Momentové hřídele této série jsou sestaveny drážkovanou hřídelí a maticí na které je integrováno kuličkové ložisko s kosoúhlým stykem. Tato série momentových hřídelí může být použita v aplikacích vyžadujících lineární a / nebo rotační pohyb. Takové aplikace mohou být např. zásobník nástrojů, SCARA roboty nebo různé pick-and-place aplikace. Umožňuje jak lineární tak rotační pohyb. Tato konfigurace nabízí mnoho výhod, včetně vysoké přesnosti a podstatného snížení nákladů na instalaci.
- spolehlivý hladký chod se speciálně navrženou hřídelí a maticí
- vysoká únosnost a dlouhá provozní životnost díky optimalizované oblasti styku mezi kuličkou a drážkou
- vysoká schopnost přenosu kroutícího momentu
- možnost nastavení předpětí pro dosažení vyšší tuhosti
- typy matic: SPB-KP / SPB
- plná i dutá drážkovaná hřídel v nabídce
SPLFS | STROKE BALL SPLINE (lineární pohyb s omezeným zdvihem)
Momentové hřídele této série jsou sestaveny drážkovanou hřídelí a maticí. Umožňují pouze lineární pohyb. Matice se skládají z vnějšího válce, vnitřní klece, bočních kroužků a kuliček. Protože klec v matici navzájem odděluje kuličky od sebe, tak se tyto valivé elementy navzájem nedotýkají a tím je zajištěn hladký lineární pohyb. Zdvih u této série je omezen, protože se nejedná o princip zpětné cirkulace kuliček. Pro normální provoz se doporučuje považovat 80% maximálního zdvihu za skutečnou dráhu zdvihu. Tento typ konfigurace nabízí mnoho výhod, včetně:
- extrémně hladký chod kvůli vnitřní konfiguraci
- velmi nízké dynamické tření a hlučnost
- vysoká únosnost a dlouhá provozní životnost díky optimalizované oblasti styku mezi kuličkou a drážkou
- typy matic: SPLFS
- všechny komponenty jsou vyrobeny z nerezové oceli
- vynikající odolnost pro korozi
- provozní teplota -20 až 140 ℃
- ideální pro aplikace s vacuem a čisté prostory
SPBR/SPBF | BALL SCREW SPLINE

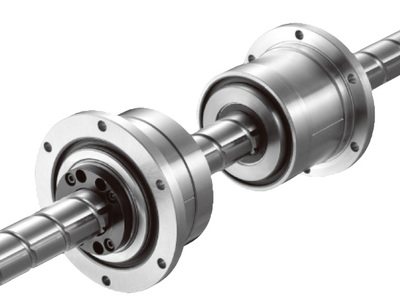

Momentové hřídele této série se skládají z kuličkové matice s vysokou tuhostí a matice momentové hřídele. Typ SPBR má matici kuličkového šroubu na které je integrováno kuličkové ložisko s kosoúhlým stykem a drážkovanou matici s taktéž tímto ložiskem. Typ SPBF má matici kuličkového šroubu na které je integrováno kuličkové ložisko s kosoúhlým stykem a drážkovanou matici, která umožňuje pouze lineární pohyb (typ SSPF). Jediná osa pak může poskytnout polohování ve smyslu lineárního pohybu, rotačního pohybu a nebo kombinovaného spirálového pohybu. Tento typ konfigurace nabízí mnoho výhod, včetně:
- spolehlivý hladký chod se speciálně navrženou hřídelí a maticí
- vysoká únosnost a dlouhá provozní životnost díky optimalizované oblasti styku mezi kuličkou a drážkou
- vysoká schopnost přenosu kroutícího momentu
- typy: SPBR / SPBF
- pro přenos velkých momentových zatížení
