Stroke Ball Spline

nb logo

Momentové hřídele, někdy zvané drážkované hřídele, jsou lineární vodící systém pro přenos silového zatížení i kroutícího momentu. Momentové hřídele NB jsou tvořeny drážkovanou hřídelí a maticí s integrovaným oběhem kuliček.

NB STROKE BALL SPLINE je lineární pohybový mechanismus s omezeným zdvihem.

Momentové hřídele NB se používají v široké škále aplikací, včetně robotiky, dopravního vybavení a dalších strojů, kde je třeba udržet zatížení při hladkém přenosu točivého momentu. K dispozici je několik modelů, včetně různých konfigurací matic a hřídelí.

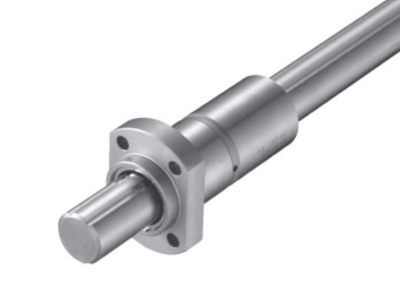

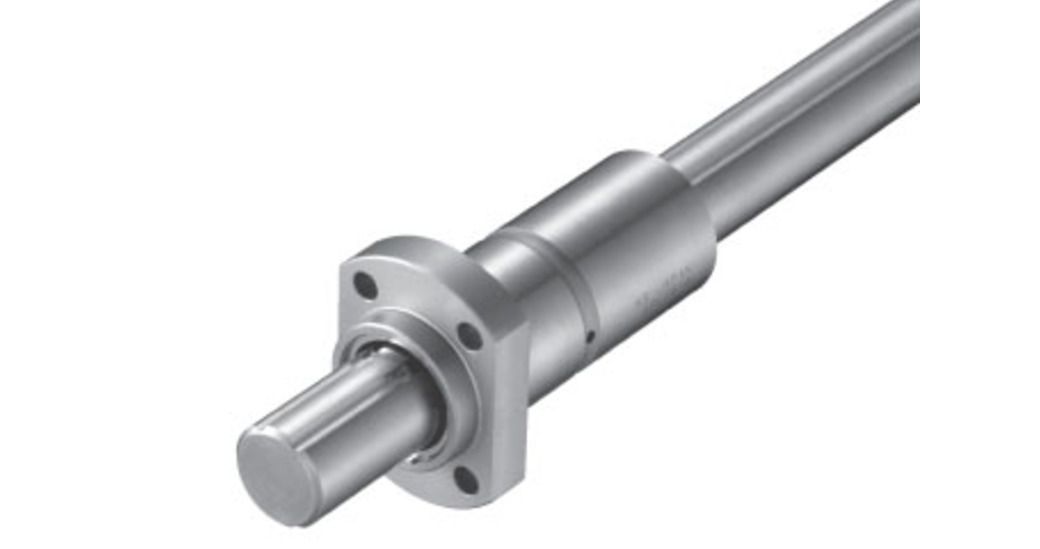

SPLFS ... STROKE BALL SPLINE (lineární pohyb s omezeným zdvihem)splfs

Momentové hřídele této série jsou sestaveny drážkovanou hřídelí a maticí. Umožňují pouze lineární pohyb. Matice se skládají z vnějšího válce, vnitřní klece, bočních kroužků a kuliček. Protože klec v matici navzájem odděluje kuličky od sebe, tak se tyto valivé elementy navzájem nedotýkají a tím je zajištěn hladký lineární pohyb. Zdvih u této série je omezen, protože se nejedná o princip zpětné cirkulace kuliček. Pro normální provoz se doporučuje považovat 80% maximálního zdvihu za skutečnou dráhu zdvihu. Tento typ konfigurace nabízí mnoho výhod, včetně:

  • extrémně hladký chod kvůli vnitřní konfiguraci
  • velmi nízké dynamické tření a hlučnost
  • vysoká únosnost a dlouhá provozní životnost díky optimalizované oblasti styku mezi kuličkou a drážkou
  • typy matic: SPLFS
  • všechny komponenty jsou vyrobeny z nerezové oceli
  • vynikající odolnost pro korozi
  • provozní teplota -20 až 140 ℃
  • ideální pro aplikace s vacuem a čisté prostory
