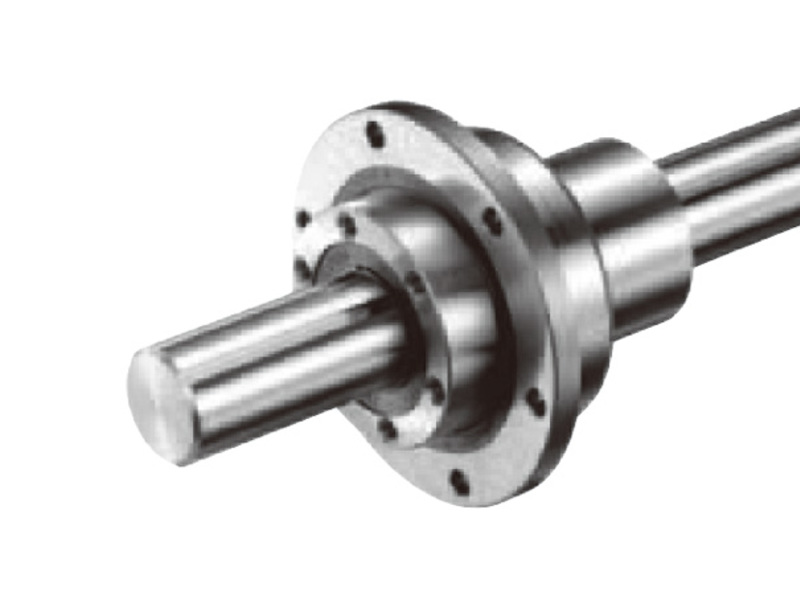

SPB-KP | Matice s integrovaným ložiskem
Momentová hřídel s maticí s integrovaným ložiskem SPB-KP
Velikost: 6-25mm (průměr hřídel)
Typ matice: ložisko s kuličkami / s kosoúhlým stykem
Materiálové provedení: Ocelové (SPR)
Hřídel: Plná (standard) nebo dutá
Statická únosnost: C0: 2,28 - 23,4 kN / Dynamická únosnost: C: 1,22 - 12,8 kN
Momentová únosnost: Mo: 5,1 - 171 Nm
Dynamický kroutící moment: Ct: 1,5 - 189 Nm / C0t: 2,4 - 346 Nm
Příklad značení:
SPB 16 KP - 2 - T1 - 600 - P / CU (viz níže)

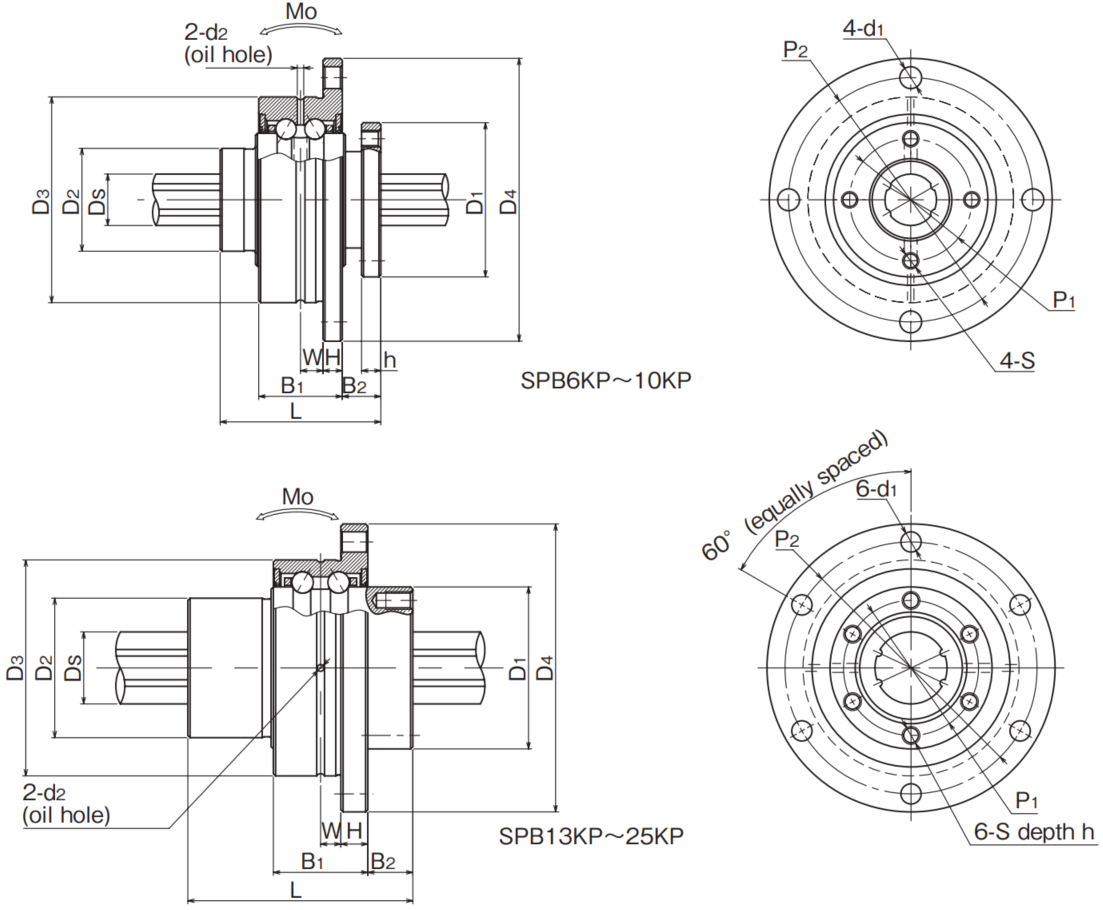

Rozměry:
| Typ / Provedení | Základní rozměry (mm) |
Základní rozměry ložisko s kosoúhlým stykem (mm) | Průměr hřídele | |||||||||||||
| D1 |
D2 | L | P1 | S | h | D3 |
D4 |
H | B1 | B2 | P2 | d1 | W | d2 | Ds |
|
| SPB 6KP | 20 | 14 | 25 | 16 | M2 | 3 | 28 | 38 | 3 | 13 | 6 | 33 | 2,4 | 3,5 | 1 | 6 |
| SPB 8KP | 24 | 16 | 25 | 19 | M2,6 | 3 | 32 | 44 | 3 | 13 | 6 | 38 | 3,4 | 3,5 | 1 | 8 |
| SPB 10KP | 28 | 21 | 33 | 23 | M3 | 4 | 36 | 48 | 3 | 15 | 9 | 42 | 3,4 | 4,5 | 1 | 10 |
| SPB 13KP | 30 | 24 | 36 | 25 | M3 | 5 | 44 | 56 | 4 | 18 | 9 | 50 | 3,4 | 5 | 1 | 13 |
| SPB 16KP | 36 | 31 | 50 | 30 | M4 | 6 | 48 | 64 | 6 | 21 | 10 | 56 | 4,5 | 4,5 | 1,5 | 16 |
| SPB 20KP | 43,5 | 35 | 63 | 36 | M5 | 8 | 56 | 72 | 6 | 21 | 12 | 64 | 4,5 | 4,5 | 1,5 | 20 |
| SPB 25KP | 52 | 42 | 71 | 44 | M5 | 8 | 66 | 86 | 7 | 25 | 13 | 75 | 5,5 | 5,5 | 1,5 | 25 |

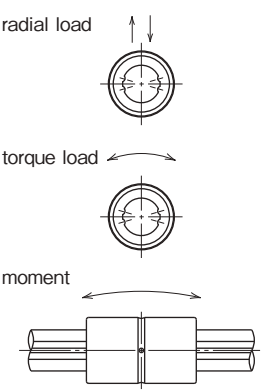

Únosnosti:
| Typ / Provedení | Momentová hřídel | Ložisko s kosoúhlým stykem |
Momentové zatížení (Nm) | |||||
| Přenos kroutícího momentu (Nm) | Silové zatížení (kN) | Silové zatížení (kN) | Maximální otáčky | |||||
| CT (dyn) |
C0T (stat) | C (dyn) | C0 (stat) | CR (dyn) |
C0R (stat) | M0 |
||
| SPB 6KP | 1,5 | 2,4 | 1,22 | 2,28 | 4,35 | 2,74 | 8100 | 5,1 |
| SPB 8KP | 2,1 | 3,7 | 1,45 | 2,87 | 4,54 | 3,13 | 7000 | 7,4 |
| SPB 10KP | 4,4 | 8,2 | 2,73 | 5,07 | 6,86 | 4,82 | 6200 | 18,0 |
| SPB 13KP | 21 | 39,2 | 2,67 | 4,89 | 9,45 | 7,01 | 5000 | 13,7 |
| SPB 16KP | 60 | 110 | 6,12 | 11,2 | 10,2 | 8,56 | 4200 | 46 |
| SPB 20KP | 105 | 194 | 8,9 | 16,3 | 10,9 | 10,1 | 3600 | 110 |
| SPB 25KP | 189 | 346 | 12,8 | 23,4 | 13,7 | 12,9 | 3100 | 171 |
Nomenklatura značení: SPB 16 KP - 2 - T1 - 600 - P / CU
| SPB |
16 | KP | 2 | T1 | 600 | P | CU |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. |
| Typ | Velikost | Provedení | Počet matic | Předpětí | Délka hřídele | Třída přesnosti | Speciální požadavek |
1,3 - Typ
- SPB - KP
2 - Velikost (nominální průměr)
- 6 / 8 / 10 / 13 / 16 / 20 / 25
4 - Počet matic na jedné hřídeli
5 - Předpětí
- bez označení ... standard
- T1 ... lehké předpětí
- T2 ... střední předpětí
6 - Délka hřídele
7 - Třída přesnosti
- bez označení ... vysoká (standard)
- P ... precizní
8 - Speciální požadavek
- bez označení ... bez speciálního provedení (standard)
- CU ... dle požadavku zákazníka (např. dle výkresové dokumentace)
