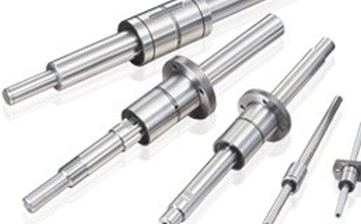

Momentové hřídele, někdy zvané drážkované hřídele, jsou lineární vodící systém pro přenos silového zatížení i kroutícího momentu. Momentové hřídele NB jsou tvořeny drážkovanou hřídelí a maticí s integrovaným oběhem kuliček.

NB BALL SPLINE je lineární pohybový mechanismus využívající recirkulační pohyb kuliček. Může být použit v celé řadě aplikací, včetně robotiky a vybavení typu dopravy.

Momentové hřídele NB se používají v široké škále aplikací, včetně robotiky, dopravního vybavení a dalších strojů, kde je třeba udržet zatížení při hladkém přenosu točivého momentu. K dispozici je několik modelů, včetně různých konfigurací matic a hřídelí.

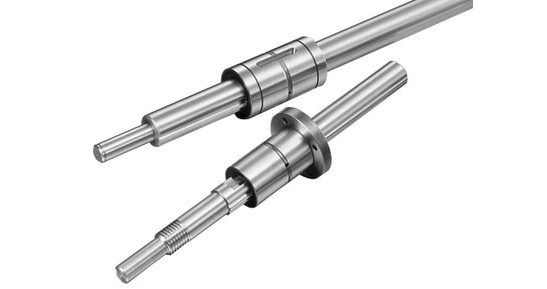

SSP/SSPS | BALL SPLINE (lineární pohyb) Ball Spline 1 PS

Momentové hřídele této série jsou sestaveny drážkovanou hřídelí a maticí. Umožňují pouze lineární pohyb. Matice se skládají z vnějšího válce, vnitřní klece, bočních kroužků s těsněním a kuliček. Tento typ konfigurace nabízí mnoho výhod, včetně:

  • spolehlivý hladký chod se speciálně navrženou hřídelí a maticí
  • vysoká únosnost a dlouhá provozní životnost díky optimalizované oblasti styku mezi kuličkou a drážkou
  • vysoká schopnost přenosu kroutícího momentu
  • možnost předpětí pro dosažení vyšší tuhosti
  • typy matic: SSP / SSP-AM / SSPM / SSPF / SSPT / SSPT-AM / SSPK-AM
  • 2 verze hřídelí: standardní (broušená hřídel) / komerční (válcovaná hřídel - ekonomická varianta)
  • plná i dutá drážkovaná hřídel v nabídce
  • nerezové provedení SSPS / SSPS-AM / SSPFS / SSPTS-AM / SSPKS-AM

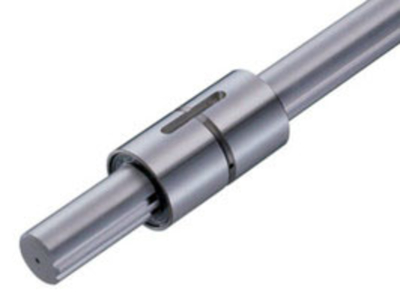

  • ssp7 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    SSP/SSPS | Válcová matice
    Velikost: 4 - 100mm | Plná i dutá hřídel Matice: Válcová s drážkou pro pero Provedení: Ocelové nebo nerezové

    Momentová hřídel s válcovou maticí SSP / SSPS

    Velikost: 4-100mm (průměr hřídel) Typ matice: Válcová s drážkou pro pero (speciální průřez) Materiálové provedení: Ocelové (SSP) / Nerezové (SSPS) Hřídel: Plná (standard) nebo dutá Statická únosnost: C0: 1,22 - 298,00 kN / Dynamická únosnost: C: 0,86 - 179,00 kN Momentová únosnost: Mo1: 1,97 - 7 340 Nm / Mo2: 10,30 - 37 700 Nm Dynamický kroutící moment: Ct: 0,74 - 12 100 Nm / C0t: 1,05 - 18 000 Nm Příklad značení: SSP 80 L - 2 - T1 - 600 - P / CU (viz níže) ... Learn More

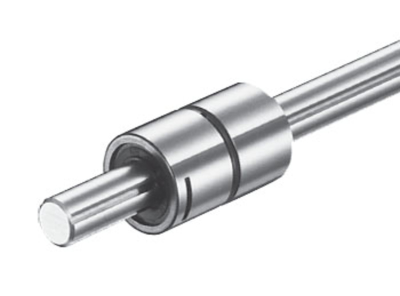

  • sspm5 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    SSPM | Válcová matice
    Velikost: 6 - 10mm | Plná i dutá hřídel Matice: Válcová s bočním upnutím Provedení: Ocelové

    Momentová hřídel s válcovou maticí SSPM

    Velikost: 6-10mm (průměr hřídel) Typ matice: Válcová s bočním upnutím Materiálové provedení: Ocelové (SSPM) Hřídel: Plná (standard) nebo dutá Statická únosnost: C0: 2,28 - 5,07 kN / Dynamická únosnost: C: 1,22 - 2,73 kN Momentová únosnost: M01: 5,1 - 18,0 Nm / M02: 40 - 116 Nm Dynamický kroutící moment: Ct: 1,5 - 4,4 Nm / C0t: 5,4 - 8,2 Nm Příklad značení: SSPM 10 - 2 - T1 - 200 - P / CU (viz níže) ... Learn More

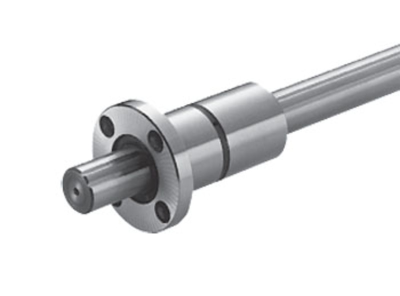

  • sspf8 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    SSPF/SSPFS | Válcová matice s přírubou
    Velikost: 6 - 60mm | Plná i dutá hřídel Typ matice: Válcová s přírubou Provedení: Ocelové nebo nerezové

    Momentová hřídel s válcovou maticí SSP / SSPS

    Velikost: 4-60mm (průměr hřídel) Typ matice: Válcová s přírubou Materiálové provedení: Ocelové (SSPF) / Nerezové (SSPFS) Hřídel: Plná (standard) nebo dutá Statická únosnost: C0: 2,28 - 127 kN / Dynamická únosnost: C: 1,22 - 58,0 kN Momentová únosnost: Mo1: 5,1 - 1300 Nm / Mo2: 40 - 8 800 Nm Dynamický kroutící moment: Ct: 1,5 - 2 100 Nm / C0t: 2,4 - 4 800 Nm Příklad značení: SSPF 25 - 2 - T1 - 436 - P / CU (viz níže) ... Learn More

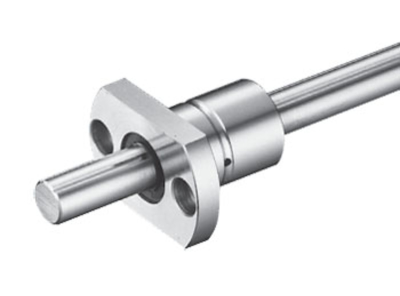

  • sspt5 COM_VIRTUEMART_PRODUCT_QUCKVIEW
    SSPT | Válcová matice s přírubou
    Velikost: 6 - 10mm | Plná i dutá hřídel Typ matice: Válcová s přírubou Provedení: Ocelové

    Momentová hřídel s válcovou maticí SSPT

    Velikost: 6-10mm (průměr hřídel) Typ matice: Válcová s přírubou Materiálové provedení: Ocelové (SSPT) Hřídel: Plná (standard) nebo dutá Statická únosnost: C0: 2,28 - 5,07 kN / Dynamická únosnost: C: 1,22 - 2,73 kN Momentová únosnost: M01: 5,1 - 18,0 Nm / M02: 40 - 116 Nm Dynamický kroutící moment: Ct: 1,5 - 4,4 Nm / C0t: 5,4 - 8,2 Nm Příklad značení: SSPT 10 - 2 - T1 - 436 - P / CU (viz níže) ... Learn More

  • ssp-am COM_VIRTUEMART_PRODUCT_QUCKVIEW
    SSP-AM/SSPS-AM | Lehká řada
    Velikost: 4 - 10mm | Plná i dutá hřídel Typ matice: Lehká kompaktní válcová Provedení: Ocelové nebo nerezové

    Momentová hřídel s válcovou maticí SSP-AM / SSPS-AM

    Velikost: 4-10mm (průměr hřídel) Typ matice: Lehká kompaktní válcová Materiálové provedení: Ocelové (SSP-AM) / Nerezové (SSPS-AM) Hřídel: Plná (standard) nebo dutá Statická únosnost: C0: 438 - 2870 N / Dynamická únosnost: C: 314 - 2270 N Momentová únosnost: Mp: 1,03 - 9,53 Nm / My: 0,59 - 7,84 Nm Dynamický kroutící moment: Ct: 0,72 - 12,4 Nm / C0t: 1,00 - 19,4 Nm Příklad značení: SSP 4 AM - 2 - T1 - 200 - P / CU (viz níže) ... Learn More

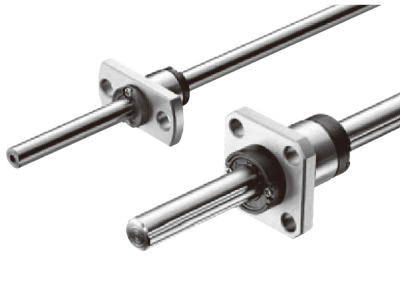

  • sspk COM_VIRTUEMART_PRODUCT_QUCKVIEW
    SSPK(T)-AM/SSPK(T)S-AM | Lehká řada
    Velikost: 4 - 10mm | Plná i dutá hřídel Typ matice: Lehká kompaktní přírubová Provedení: Ocelové nebo nerezové

    Momentová hřídel s válcovou maticí SSPK(T)-AM/SSPK(T)S-AM

    Velikost: 6-10mm (průměr hřídel) Typ matice: Lehká kompaktní přírubová Materiálové provedení: Ocelové (SSPK-AM/SSPT-AM) / Nerezové (SSPKS-AM/SSPTS-AM) Hřídel: Plná (standard) nebo dutá Statická únosnost: C0: 438 - 2870 N / Dynamická únosnost: C: 314 - 2270 N Momentová únosnost: MP: 0,59 - 7,84 Nm / MY: 1,03 - 9,53 Nm Dynamický kroutící moment: Ct: 0,72 - 12,4 Nm / C0t: 1,00 - 19,4 Nm Příklad značení: SSPK 10 AM - 2 - T1 - 400 - P / CU (viz níže) ... Learn More
