SSPK(T)-AM/SSPK(T)S-AM | Lehká řada

Momentová hřídel s válcovou maticí SSPK(T)-AM/SSPK(T)S-AM

Velikost: 6-10mm (průměr hřídel)
Typ matice: Lehká kompaktní přírubová
Materiálové provedení: Ocelové (SSPK-AM/SSPT-AM) / Nerezové (SSPKS-AM/SSPTS-AM)
Hřídel: Plná (standard) nebo dutá

Statická únosnost: C0: 438 - 2870 N / Dynamická únosnost: C: 314 - 2270 N
Momentová únosnost: MP: 0,59 - 7,84 Nm / MY: 1,03 - 9,53 Nm
Dynamický kroutící moment: Ct: 0,72 - 12,4 Nm / C0t: 1,00 - 19,4 Nm

Příklad značení:
SSPK 10 AM - 2 - T1 - 400 - P / CU (viz níže)

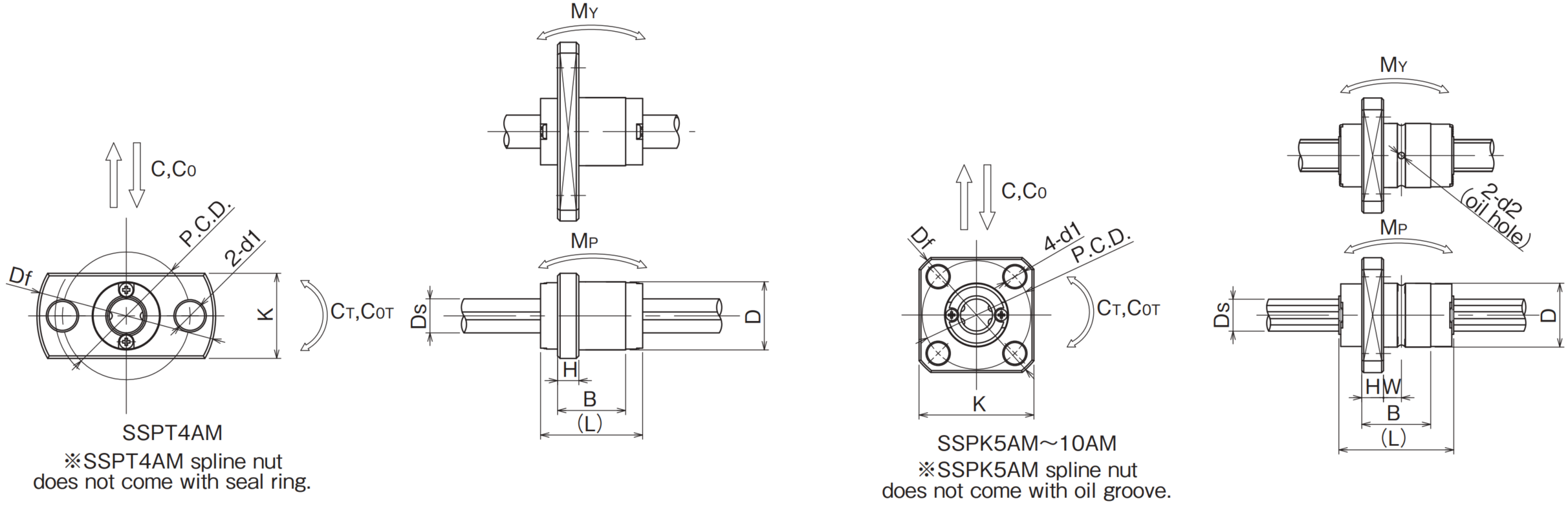

sspk nakres

Rozměry:

Typ / Provedení		Základní rozměry (mm)											Hmotnost		Velikost
Typ / Provedení		Základní rozměry (mm)											Matice	Hřídel
Standardní	Nerezové	D	L	B	Df	K	H	P.C.D.	d1	W	d2	Ds	kg	kg/m
SSPT 4AM	SSPTS 4AM	8	12	8	21	10	2,5	15	3,4	-	-	4	5,0	9,7	4AM
SSPK 5AM	SSPKS 5AM	10	18	10,8	23	18	3,4	17	3,4	2,8	1	5	10,7	14,9	5AM
SSPK 6AM	SSPKS 6AM	12	21	13	25	20	3	19	3,4	3,5	1	6	14,7	21,6	6AM
SSPK 8AM	SSPKS 8AM	15	25	14,9	28	22	3,95	22	3,4	3,5	1,2	8	23,9	38,4	8AM
SSPK 10AM	SSPKS 10AM	19	30	18	36	28	4	28	4,5	5	1,5	10	44,0	59,8	10AM

Únosnosti:

cx1

Typ / Provedení		Přenos kroutícího momentu (Nm)		Silové zatížení (N)		Momentové zatížení (Nm)
Standardní	Nerezové	C_T (dyn)	C_0T (stat)	C (dyn)	C₀ (stat)	_{M_P(M_P2}₎	_{M_Y(M_Y2}₎
SSPT 4AM	SSPTS 4AM	0,72	1,00	314	438	0,59 (3,36)	1,03 (5,82)
SSPK 5AM	SSPKS 5AM	2,33	4,05	825	1160	2,10 (13,4)	2,56 (16,3)
SSPK 6AM	SSPKS 6AM	2,95	5,27	890	1290	2,55 (16,5)	3,11 (20,1)
SSPK 8AM	SSPKS 8AM	5,85	9,83	1330	1810	4,11 (27,8)	5,00 (33,8)
SSPK 10AM	SSPKS 10AM	12,4	19,4	2270	2870	7,84 (52,5)	9,53 (63,9)
