Otočné stoly | výrobce MM Engineering
Otočné stoly jsou vybaveny šnekovým převodem s nízkou vůlí. Jsou vhodné pro přesné polohování obrobků, jako jsou lasery, senzory, kamery,...
Jsou polohovány pomocí krokového motoru NEMA 17 a ložisko hřídele nabízí vysokou přesnost radiálního otáčení. Otočný stůl má dutou hřídel, kterou je možné vést kabely a signální vedení přes rotační osu.
Otočný stůl s krokovým motorem pro aplikace, kde je vyžadováno přesné rotační polohování
Díky čtyřem různým produktovým řadám řeší motorové otočné stoly širokou škálu polohovacích úloh. Jsou vhodné pro přesné, rychlé a opakovatelné nastavení poloh a nabízí pokročilá řešení pro Průmysl 4.0.
Čtyři produktové řady
Řada Basic Line – Univerzálně použitelná s kompaktní přesností.
Řada High-Performance Line – Obzvláště rychlá a přesná.

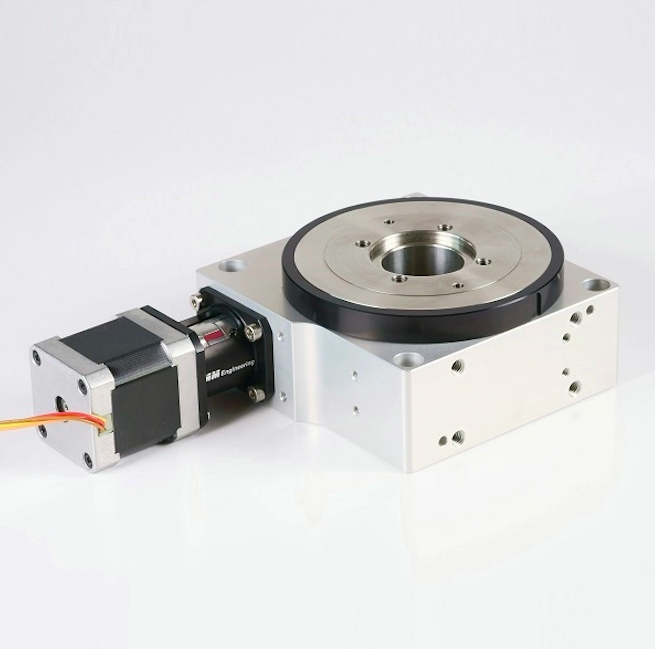

Řada Strong Line – Nejsilnější řada s maximálním výkonem. Výkonný motor otočného stolu SG-Line přesně polohuje otočný stůl prostřednictvím příčných válečků, a to i při vysokém mechanickém zatížení.

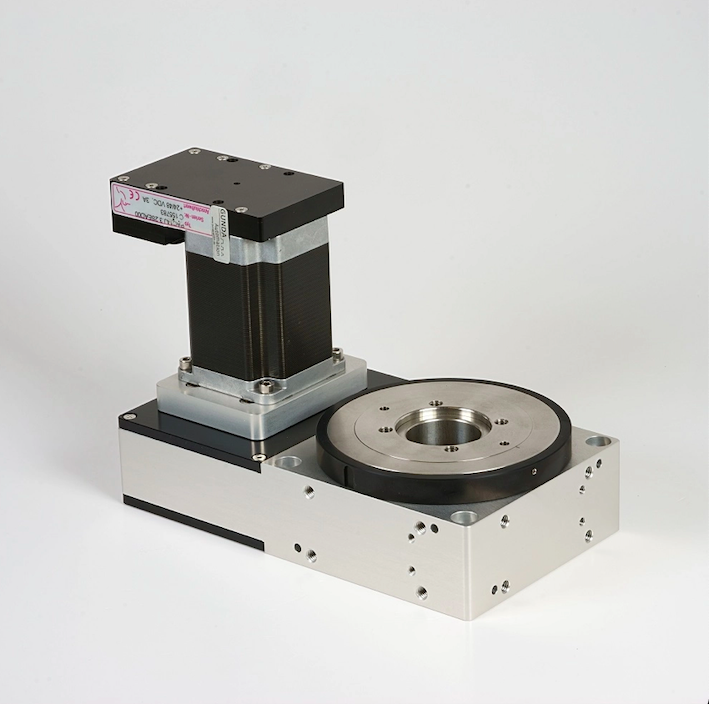

Řada QN-Line – Otočný stůl není poháněn šnekovým převodem. Krokový motor pohání otočný stůl prostřednictvím pohonu ozubeným řemenem. To umožňuje rychlé a dynamické otáčení otočného stolu.
Otočný stůl s motorem se používají ve zkušebnách, ve výzkumu, ve strojírenství a automatizaci, v průmyslu zpracování plastů nebo jako svařovací otočné stoly.
Otočný stůl s krokovým motorem ve vhodné velikosti
Motorový otočný stůl je dodáván v různých velikostech, vhodných pro malé i velkoformátové aplikace. Motorové otočné stoly se liší průměrem otočného stolu a přenášeným točivým momentem. Otočný stůl je vždy uspořádán souosně se šnekem šnekového převodu.

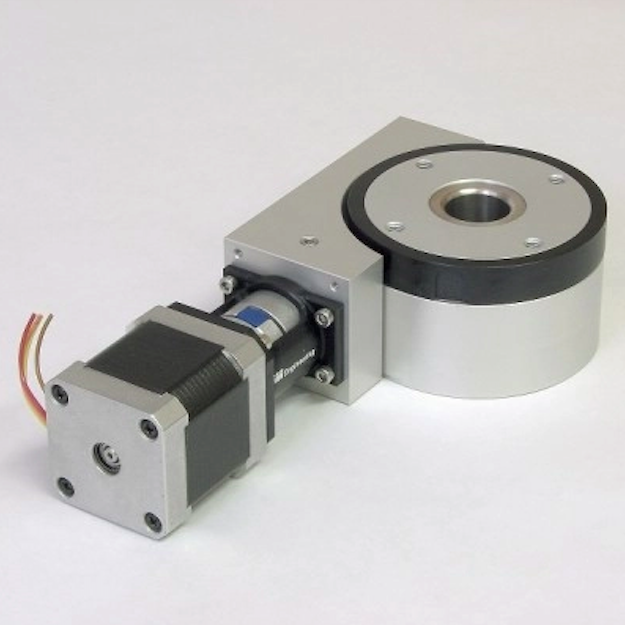

Například model MDT36008-AK-S z řady BS je malý otočný stůl s krokovým motorem a řídicí jednotkou. Tento otočný stůl s pohonem má vnější průměr 54 milimetrů. Maximální výstupní točivý moment je 1,2 Nm.

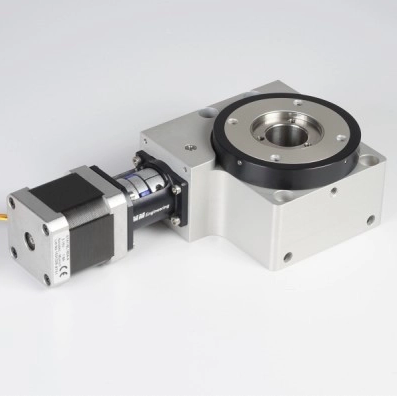

Jako výrobek vyšší velikostní třídy nabízíme otočný stůl s krokovým motorem MDT36012-HP. Řada HP-Line má průměr otočného stolu 80 milimetrů a maximální točivý moment 3 Nm.
Otočný stůl s krokovým motorem ve třech variantách vybavení pro každou oblast použití
Otočné stoly s krokovým motorem jsou ve třech konfiguracích.
Kompletní řešení zahrnuje krokový motor otočného stolu s integrovaným řízením polohy.
Druhá varianta je vybavena pouze motorem, a je proto vhodná pro integraci do stávajících nebo alternativních řídicích systémů.
Kromě toho jsou točny k dispozici také bez motoru. Tím je zajištěna největší flexibilita při integraci do nových konstrukcí.
