Motorové polohovací stolky jsou v dnešní době nezbytným prvkem v automatizovaných průmyslových procesech.


Nabízejí robustní a spolehlivé řešení pro lineární polohování. Existují dvě provedení motorových lineárních stolků - krátké a dlouhé, a to ve dvou různých velikostech.

Krátké provedení polohovacího stolu představuje prostorově úsporné řešení pro lineární pohon s krokovým motorem. Ložiskový blok je zde pouze na jedné straně a sáně se pohybují na letmo umístěných vodících tyčích. Naopak dlouhé provedení polohovacího stolu je vybaveno vodicími tyčemi umístěnými do ložiskových bloků na obou stranách, což umožňuje tuhou a štíhlou konstrukci. V neposlední řadě i delší zdvih.

Stůl s krátkým provedením má zdvih 24 nebo 30 milimetrů, zatímco u dlouhého provedení se zdvih pohybuje mezi 50 a 75 milimetry. Průměr vodicích tyčí se liší podle velikosti stolu a je buď 8 nebo 12 milimetrů.

Jako další možnost nabízí elektrický polohovací stůl různé varianty pohonu. Lze zvolit koaxiální nebo boční pohon, což umožňuje optimální využití prostoru při instalaci motorizovaných polohovacích prvků. Díky tomu je také možné montovat kabelové výstupy na lineárním pohonu a minimalizovat prostor v axiálním směru odklopením motoru do strany. Tato funkce je zejména u dlouhého provedení motorizovaného lineárního stolu velmi zajímavá, protože tento typ stolu je delší díky dvojitému ložiskovému bloku.

Elektrický polohovací stůl je k dispozici ve třech variantách s ohledem na vybavení pohonu. První možností je kompletní řešení s kompaktním pohonem a řídicí jednotkou. Druhou variantou je stůl pouze s vhodným krokovým motorem a třetí možností je pořízení stolu bez motoru (s bezvůlovou spojkou a přírubou pro připojení motoru). Lineární pohon je navržen pro krokový motor podle normy Nema 17. Jako motor s řídicí jednotkou pro krokový motor lineárního pohonu se využívá Gunda GSM 17. Tento motorizovaný polohovací stůl umožňuje dosáhnout maximální rychlosti 600 otáček za minutu.

Díky modulárnímu systému je elektrický polohovací stůl flexibilní a lze ho kombinovat s dalšími komponenty, jako jsou další lineární pohony, rotační moduly, ruční polohovací prvky a montážní desky. To poskytuje uživatelům širokou škálu možností a umožňuje přizpůsobení stolu jejich individuálním potřebám.

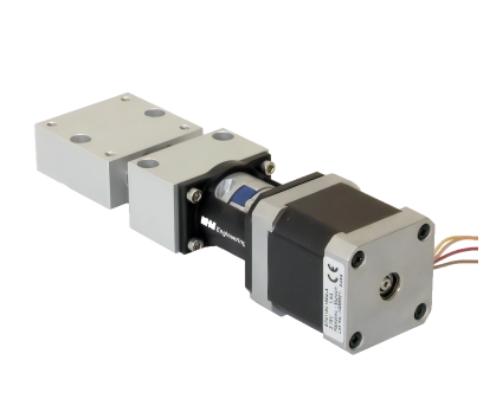

Snmek obrazovky 2023 03 02 v12.42.55Krátké polohovací stoly s přímou montáží motoru

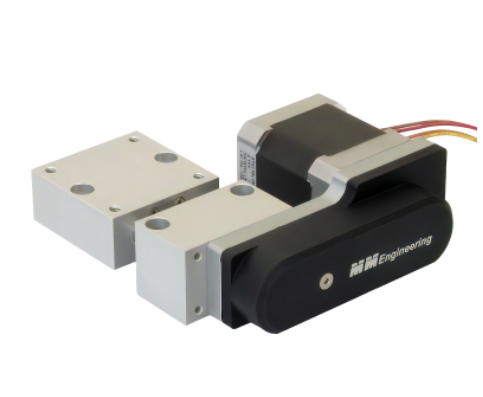

Snmek obrazovky 2023 03 02 v12.42.55Krátké polohovací stoly s řemenovou předlohou

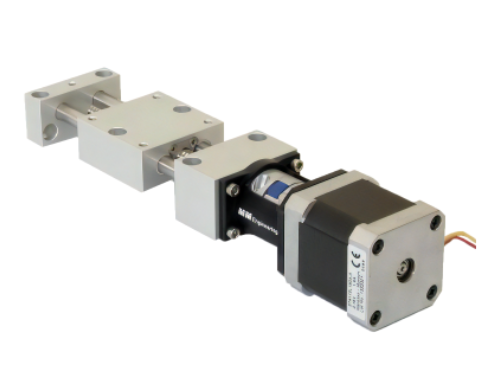

Snmek obrazovky 2023 03 02 v12.42.55Dlouhé polohovací stoly s přímou montáží motoru

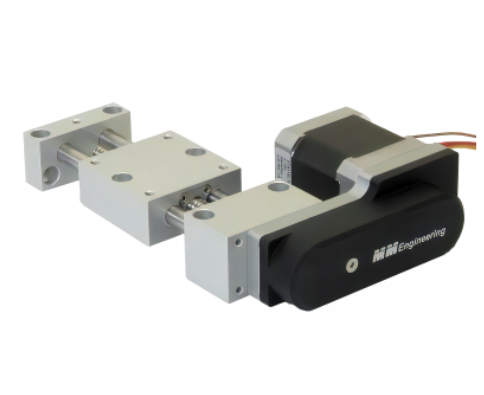

Snmek obrazovky 2023 03 02 v12.42.55Dlouhé polohovací stoly s řemenovou předlohou


Snmek obrazovky 2023 05 22 v11.20.33Snmek obrazovky 2023 05 22 v11.21.07Snmek obrazovky 2023 05 22 v11.21.44Snmek obrazovky 2023 05 22 v11.22.14
