Motory s železným a bez železného jádra

Motory s železným jádrem a bez železného jádra | výrobce Tecnotion

Zjistěte rozdíly mezi motory se železným jádrem a motory bez železného jádra.


Motory se železným jádrem

Tyto lineární motory s železným jádrem jsou navrženy a konstruovány tak, aby na svou velikost nabízely extrémně vysokou trvalou sílu, která začíná u malého motoru TM od 60 N a končí u vodou chlazeného motoru TBW až u 3000 N. Špičkové síly jsou ještě vyšší a dosahují až 6000 N. Všechna tato hrubá síla se skrývá v překvapivě kompaktním balení. Malé rozměry, modulární konstrukce a vysoká hustota síly umožňují velmi flexibilní návrhy aplikací s použitím lineárních motorů s železným jádrem. Možnost zapojení více motorů do série nebo paralelně ještě více rozšiřuje rozsah jejich použití.



Výhody lineárních motorů s železným jádrem

  • Vysoká hustota síly v menším balení znamenají snížení půdorysné plochy a lepší umístění v malých prostorech.
  • Optimalizovaná konstrukce motoru s železným jádrem, pro plynulý pohyb a přesnost polohy ve vaší aplikaci.
  • Schválení pro CSA a CE, ROHS.
  • Konstrukce s hliníkovým pouzdrem a integrovaným vodním chlazením pro řadu TBW.

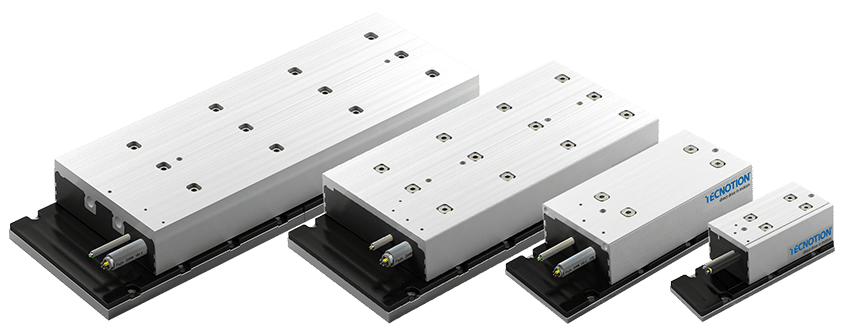

    iron core motors1





Aplikace

Snmek obrazovky 2023 03 02 v12.42.55Digitální tiskárny

Snmek obrazovky 2023 03 02 v12.42.55Obráběcí stroje

Snmek obrazovky 2023 03 02 v12.42.55Aplikace řezání materiálu

Snmek obrazovky 2023 03 02 v12.42.55Obecné strojírenství a automatizace

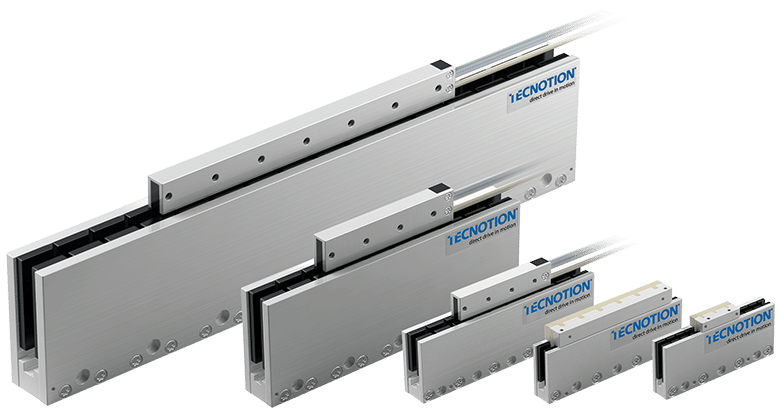

Motory bez železného jádra

Na rozdíl od motorů s železným jádrem jsou tyto motory vybaveny bezželeznou cívkovou jednotkou, takže mezi cívkovou jednotkou a magnetickou dráhou nevzniká žádná přitažlivá síla. Díky tomu mají bezželezné motory nízkou hmotnost, vynikající přesnost, lineární silovou konstantu a extrémně dynamickou rychlost, zrychlení a zpomalení. Trvalá síla se pohybuje od 10 N až do 846 N se špičkovou silou až 4200 N.



Výhody motorů bez železného jádra

  • Vysoké zrychlení a dynamika
  • Vnikající poměr posuvové síly k hmotnosti cívek nabízí bezkonkurenční dynamiku systému.
  • Nabízí plynulý pohyb a přesnost polohy ve vaší aplikaci.
  • Schváleno pro CE a ROHS.
  • Nízký tepelný odpor. To umožňuje dobrý přenos tepla a dosahuje extrémně vysoké trvalé síly u všech motorů.






Aplikace

Snmek obrazovky 2023 03 02 v12.42.55Polovodičová technika

Snmek obrazovky 2023 03 02 v12.42.55 Výroba obrazovek

Snmek obrazovky 2023 03 02 v12.42.55Kontrolní / ultrapřesné zařízení

Snmek obrazovky 2023 03 02 v12.42.55 Přesné polohovací X-Y stoly

Snmek obrazovky 2023 03 02 v12.42.55Optika

Snmek obrazovky 2023 03 02 v12.42.55A mnoho dalších odvětví


Odkazy

CAD | Katalog


Pro více informací nás neváhejte kontaktovat Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.

Společnost MN - systems, s.r.o. je autorizovaným partnerem Tecnotion - direct drive in motion pro Českou republiku a Slovensko.
