Řada kolizních senzorů QuickSTOP® | výrobce EFFECTO
Nezbytná součást každé montážní linky, která chrání nástroje a zvyšuje produktivitu.
Dynamicky proměnné senzory kolize, které fungují na systému tlaku vzduchu, poskytují vynikající ochranu nástroje v robotických aplikacích. Senzory kolize QuickSTOP společnosti Effecto pracují na téměř všech typech montážních linek na světě - což je silným důkazem jejich hodnoty. Díky dynamicky proměnlivým vypínacím bodům a trvalé opakovatelnosti jsou jedinečně navrženy tak, aby pomáhaly chránit vaše investice do automatizačního vybavení. QS je dynamicky proměnný snímač kolize, který pracuje na systému tlaku vzduchu (1-6bar). Regulovaný přívod vzduchu zajišťuje kladný, proměnný tlak, který udržuje kolizní senzor v tuhé poloze během běžného provozu. Při nárazu se otevře těsnění vzduchové komory, což okamžitě signalizuje řídicí jednotce systému.
Kolizní senzory QuickSTOP® od EFFECTO jsou zařízení, která chrání nástroj na konci robotického ramene (EOAT = End of Arm Tooling). Senzory fungují na principu stlačeného vzduchu (možnost nastavení tuhosti) a v případě kolize, kterou rychle detekují, poskytují okamžitou zpětnou vazbu a tudíž ochranu.
Vlastnosti kolizních senzorů QuickSTOP®
Kolizní ochrana, která chrání EOAT a produkt - pokud dojde ke kolizi, tak senzor umožní určitou pružnost nebo pohyb, aby nedošlo k poškození robotického nástroje nebo produktu, se kterým je manipulováno
Rychlá reakční doba (reakce v řádu milisekund) - senzory dokážou velmi rychle reagovat na kolizi a to v řádu několika milisekund, což zabraňuje možnému poškození
Nastavitelné spouštěcí hodnoty - reakce senzoru na kolizi může být nastavena pomocí citlivosti (tuhosti) dle potřeby a to změnou tlaku přívodního stlačeného vzduchu.
Široká škála dostupných velikostí a možností použití - senzory jsou k dispozici ve dvou provedeních a různých velikostech, aby vyhověly diverzitě aplikací
Typy senzorů

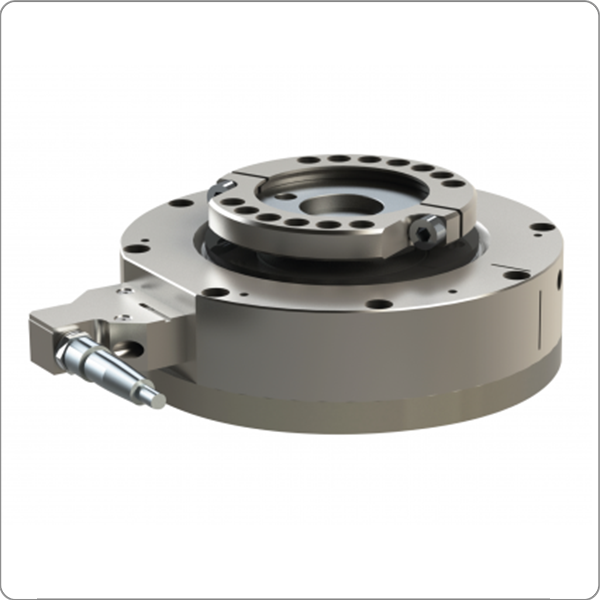

Kolizní senzor QS
QS je dynamicky nastavitelný senzor kolize, který funguje na systému lůžka se stlačeným vzduchem a poskytuje vynikající ochranu v robotických aplikacích při manipulaci s produkty.
Regulovaný přívod vzduchu zajišťuje pozitivní, proměnlivý tlak, který udržuje kolizní senzor v pevném stavu během běžného provozu.
Při nárazu se otevře těsnění vzduchové komory, což okamžitě posílá zpětnou vazbu do řídicí jednotky systému.

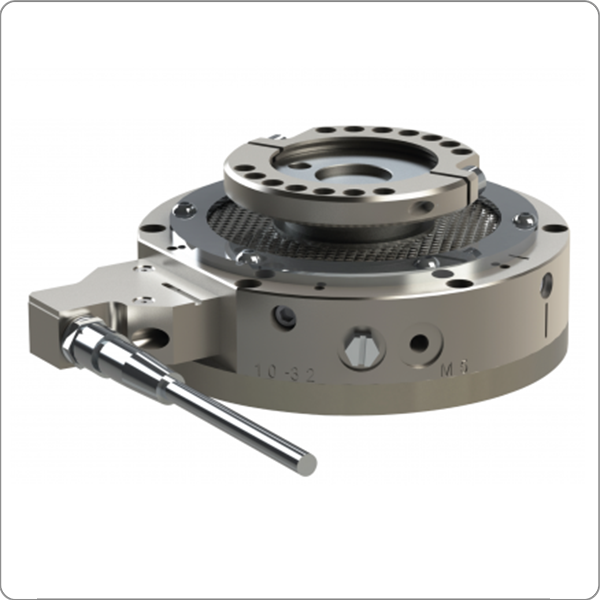

Kolizní senzor QS-AW (ARC-WELDING)
QS-AW disponuje stejnými vlastnostmi jako senzor QS.
Ovšem jeho odlišností je vhodnost pro svařování elektrickým obloukem (obloukové svařování).
Součástí senzoru je kovová síťka, která zajišťuje odolnost vůči vysoké teplotě, která vzniká při tomto typu svařování.

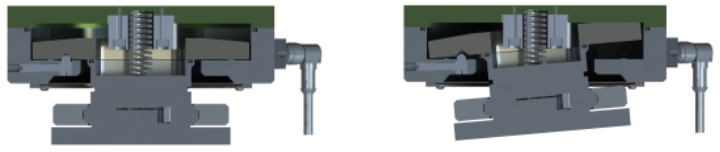

Schéma řezu
Normální provoz - pozitivní tlak vzduchu Při nárazu - ztráta tlaku vzduchu
Odkazy
Katalog | Odkaz na kategorii | QS Datesheet | QS-AW Datasheet
