ELD-430

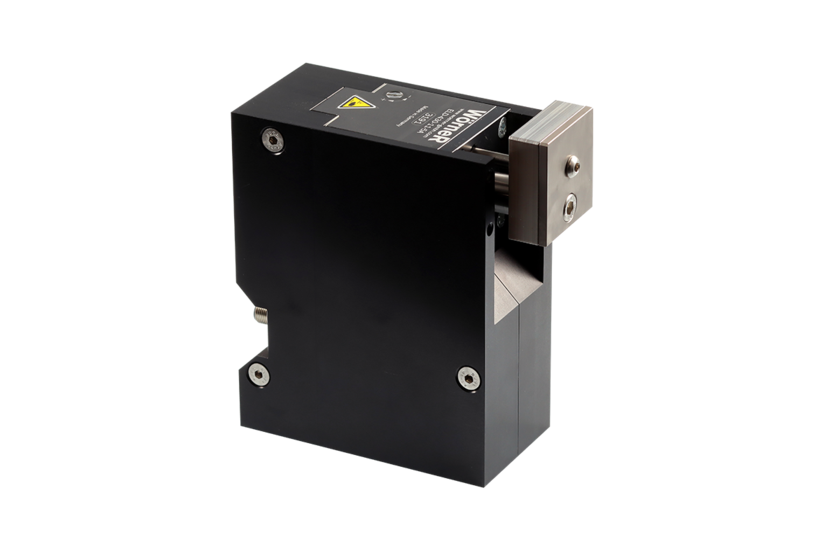

Paletový stoper ELD-430
Zdvih: 11 mm
Tlumící zdvih: 25 mm
Minimální váha palety: 5 kg
Maximální váha palety: 430 kg
Pro maximální hnací sílu palety na dopadovou desku stoperu: 300 N
Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.
POPIS FUNKCE
Paletový stoper / oddělovací zarážka s tlumením zastaví a umístí jednu nebo více palet v definované poloze. Zastavování probíhá díky tlumení velmi citlivě. Proto je stoper s tlumením vhodný pro zastavování produktů s vysokou transportní rychlostí nebo pro produkty, které jsou citlivé na otřesy atp. Další výhodou je, že produkty budou zastaveny v přesné poloze a tudíž lze vynechat další indexování výrobku. Po provedení operace uvolní paletu pro následný transport. Uvolnění se realizuje pohybem dopadové desky směrem dolů. Tento pohyb je realizován elektromechanickým pohonem. Díky elektromechanickému pohonu odpadají náklady na instalaci vzduchu a následný provoz. Díky krátké době cyklu zajišťují vysokou produktivitu.Pro identifikaci horní a dolní polohy dopadové desky lze stoper vybavit senzory pro snímání polohy (v některých modelech je již toto snímání integrováno).
Výhody
- jemné zpomalení a zastavení palety
- integrovaný tlumící systém
- dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
- přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
- určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly
- vysoká účinnost a nízké provozní náklady díky elektromechanickému pohonu
- nízké náklady na instalaci odstraněním pneumatického systému
- nízký hluk
- zjednodušené uvedení do provozu a následná údržba pomocí integrovaných diagnostických nástrojů (v závislosti na modelu)
- zpětná vazba
Provedení
- zdvih pro spuštění: 8 mm
- 2x5pin M12x1 koncovka
- ocelová dopadová deska, 19 mm široká (S19) / ocelová dopadová deska, 35 mm široká (S35)
- plastová dopadová deska, 19 mm široká (KU19) / plastová dopadová deska, 35 mm široká (KU35)
- dle požadavku zákazníka
- různé příslušenství
Pro aplikace
Pro maximální hnací sílu palety na dopadovou desku stoperu: 300 N
| Dopravní rychlost | Váha paletky + produktu |
| m/min | kg |
| 06 | 5 - 430 |
| 09 | 5 - 340 |
| 12 | 5 - 280 |
| 18 | 5 - 240 |
| 24 | 5 - 100 |
| 30 | 5 - 70 |
| 36 | 5 - 50 |
Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.
