DBS-90

Worner logo

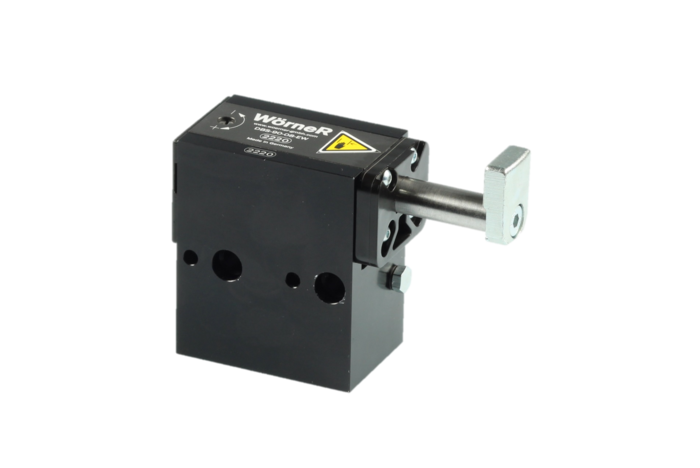

Paletový stoper DBS-90


Zdvih: 8 / 13 mm
Tlumící zdvih: 30 mm (provedení RD 21mm ... náhrada za DBS-20/60)
Maximální váha palety: 90 kg
Pro minimální hnací sílu palety na dopadovou desku stoperu: 2,5 N
Pro maximální hnací sílu palety na dopadovou desku stoperu: 100 N

Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.

vereinzeler ged stoppenfreigeben


















POPIS FUNKCE

Paletový stoper s tlumením zastaví jednu nebo více palet do definované polohy. Zastavování probíhá díky tlumení velmi citlivě. Proto je stoper s tlumením vhodný pro zastavování produktů s vysokou transportní rychlostí, mají vysoko těžiště, jsou citlivé na otřesy atp. Další výhodou je, že produkty budou zastaveny v přesné poloze a tudíž lze vynechat další indexování výrobku. Pohyb zarážky směrem dolů, pro uvolnění pohybu paletky, je ovládán pneumaticky a může být jednočinný (směrem dolů pneumaticky, zpět nahoru integrovanou pružinou) nebo dvojčinný (směrem dolů pneumaticky a zpět také). Pro identifikaci horní a dolní polohy lze vybavit stoper snímači polohy.


DBS-90 jako náhrada za DBS-20/60

DBS-90 je výkonnější, pohodlnější a bezpečnější nástupce DBS-20/60. Všechny výhody na první pohled najdete ZDE.

  • vyšší tlumicí schopnost (+50 %)
  • snadnější nastavení tlumicí síly pomocí nastavovacího šroubu nahoře
  • integrovaná přední ochrana proti přivření
  • výrazně tišší při spouštění
  • kompatibilní díky stejnému rozměrovému rozhraní a menšímu instalačnímu prostoru, varianta RD s identickým zdvihem tlumení jako DBS-20/60
  • mnohem vyšší odolnost proti zbytkovým nárazům
  • menší CO2 stopa díky nižšímu objemu obrábění
  • stabilní cena i přes silně rostoucí materiálové a energetické náklady

Výhody

  • flexibilní využití velkého množství volně konfigurovatelných variant
  • mírné zpomalení a zastavení paletky pomocí integrovaného tlumícího systému
  • dopadová síla je snížena až o 95% ve srovnání se stopery bez tlumení
  • přesné zapolohování palety kvůli spolehlivému stlačení do koncové polohy bez zpětné síly v této koncové poloze
  • určeno pro širokou škálu aplikací díky jednoduchému a plynulému nastavení tlumící síly

Provedení

  • zdvih pro spuštění: 8 / 13 mm
  • jednočinný / dvojčinný (EW / DW)
  • různé typy dopadové desky
  • dle požadavku zákazníka
  • různé příslušenství
  • RD varianta: tlumící zdvih snížen na 21.5mm, tudíž plně kompatibilní s DBS-20/60

Pro aplikace

Pro minimální hnací sílu palety na dopadovou desku stoperu: 2,5 N

Pro maximální hnací sílu palety na dopadovou desku stoperu: 100 N

   Dopravní rychlost               Váha paletky + produktu
m/min kg
06 90
09 70
12 60
18 50
24 40
30 30
36 22



Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.




Katalogový list

DBS 90
