D0-400-R

Worner logo

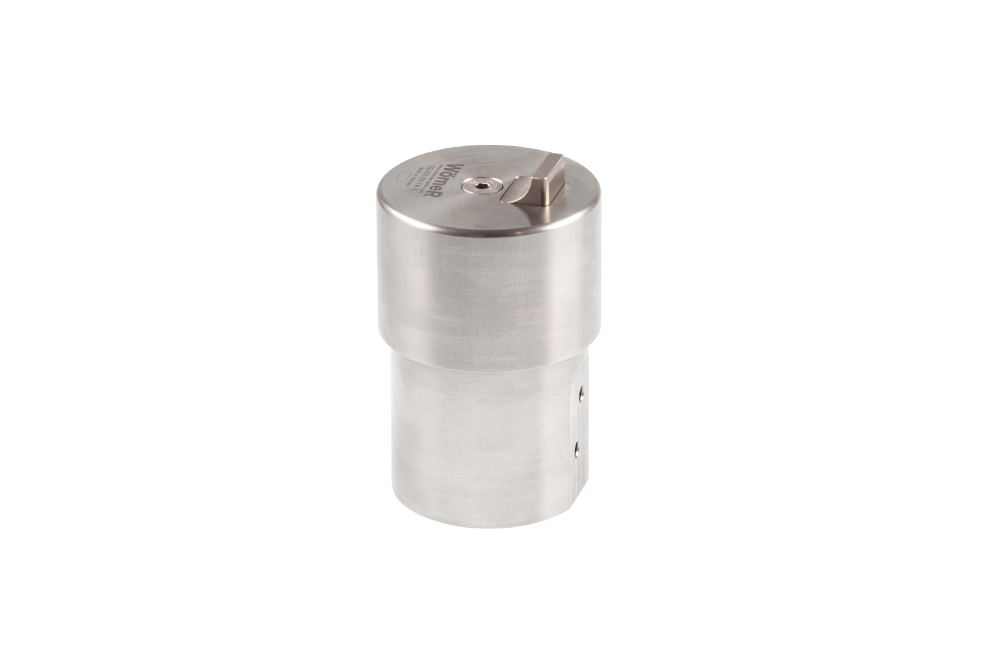

Paletový stoper D0-400-R


Zdvih: 9 mm
Maximální váha palety: 400 kg
Pro maximální tlačnou sílu palety na dopadovou desku: 275 N

Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.

vereinzeler unged stoppen


POPIS FUNKCE

Paletový stoper / oddělovací zarážka bez tlumení zastaví a umístí jednu nebo více palet v definované poloze. Po provedení operace uvolní paletu pro následný transport. Uvolnění se realizuje pohybem dopadové desky směrem dolů. Tento pohyb je ovládán pneumaticky. Pro identifikaci horní a dolní polohy dopadové desky lze stoper vybavit senzory pro snímání polohy.


Výhody

  • flexibilní využití velkého množství volně konfigurovatelných variant
  • lze použít pro různé transferové systémy
  • kompaktní a robustní provedení
  • jednoduchá instalace
  • krátké doby cyklu
  • ekonomický = příznivá cena

Provedení

  • zdvih 9mm
  • odolný korozi
  • jednočinný / dvojčinný (EW / DW)
  • dle požadavku zákazníka
  • různé příslušenství

Pro aplikace

Pro maximální tlačnou sílu palety na dopadovou desku: 275N

   Dopravní rychlost               Váha paletky + produktu
m/min kg
06 400
09 300
12 250
18 200
24 110
30 65
36 50

Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.

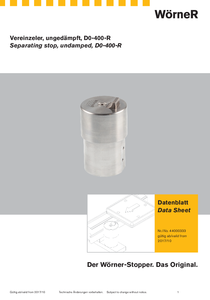

Katalogový list

D0 400 R

 Modely

csm icon step e2a0e963d5 D0-400-09-R-EW
