PNU-395

Zpět na: Bez tlumení - ovládané pneumaticky

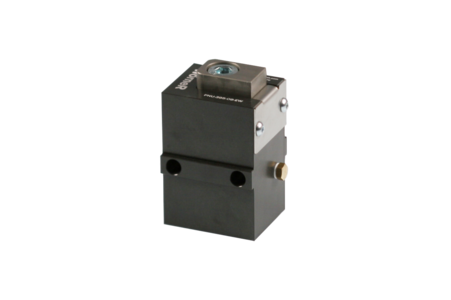

Paletový stoper PNU-395

Zdvih: 9 mm
Maximální váha palety: 400 kg
Pro maximální tlačnou sílu palety na dopadovou desku: 275 N

Pozn. Tlačná síla palety je maximální síla aplikovaná na stoper pro spolehlivé stáhnutí dopadové desky stoperu a následné uvolnění palety. Tato hodnota platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli.

POPIS FUNKCE

Paletový stoper / oddělovací zarážka bez tlumení zastaví a umístí jednu nebo více palet v definované poloze. Po provedení operace uvolní paletu pro následný transport. Uvolnění se realizuje pohybem dopadové desky směrem dolů. Tento pohyb je ovládán pneumaticky. Pro identifikaci horní a dolní polohy dopadové desky lze stoper vybavit senzory pro snímání polohy.

Výhody

flexibilní využití velkého množství volně konfigurovatelných variant
lze použít pro různé transferové systémy
kompaktní a robustní provedení
jednoduchá instalace
krátké doby cyklu
ekonomický = příznivá cena

Provedení

zdvih 9mm
jednočinný
různé příslušenství

Pro aplikace

Pro maximální tlačnou sílu palety na dopadovou desku: 275N

Dopravní rychlost	Váha paletky + produktu
m/min	kg
06	400
09	300
12	250
18	200
24	110
30	65
36	50

Všechny hodnoty platí pro koeficient tření mezi dopravníkem a paletkou μ = 0,07 a dopadovou deskou stoperu z oceli. Jsou stanoveny experimentálně a potvrzeny při testech.
