Matice kuličkových šroubů

ntn snr logo11

ks 1







NEFF1






















NTN-SNR nabízí jednu z nejširších produktových řad na trhu a to z pohledu velikostí, tak z pohledu typů matic. V produktové řadě jsou matice dle DIN 69051 (kompaktní jednoduché nebo kompaktní dvojité s přírubou), tak matice válcové nebo matice válcové s vnějším závitem. Výhodou je, že všechny typy matic jsou plně kompatibilní jak s válcovaným šroubem (přesnost T7), tak s okružovaným šroubem (přesnost T5).

Nabízené kuličkové matice od společnosti NEFF poskytují vyjímečnou kvalitu za konkurenceschopné ceny. Společnost NEFF vyrábí šrouby válcováním a matice jsou na šroubu nasazeny s garantovanou maximální axiální vůlí 0,05mm, kterou lze na základě požadavku měnit. Společnost NEFF dodává matice kuličkových šroubů dle DIN 69051 nebo dle široce zaužívaného standardu NEFF, kdy rozměry matic jsou zaměnitelné s trapézovými maticemi s osazením.

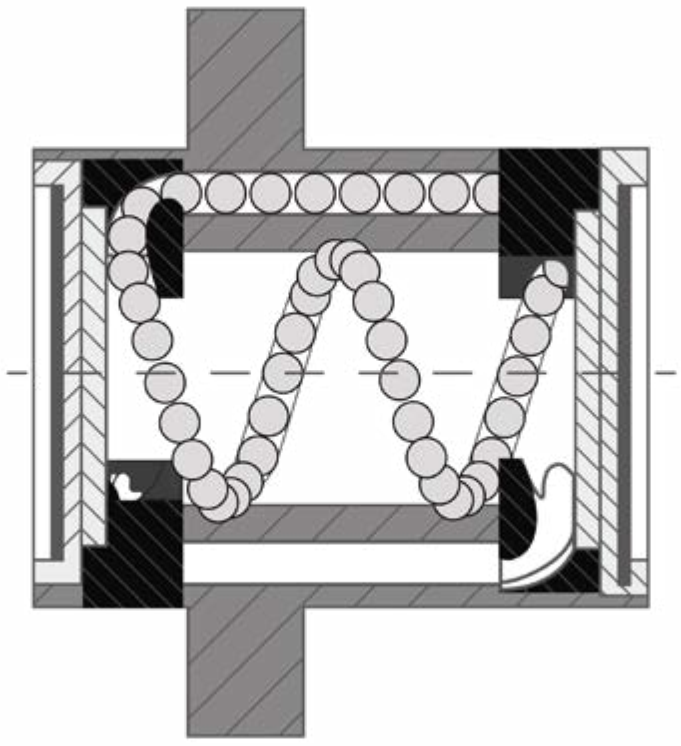

Všechny námi nabízené pohony kuličkových šroubem je možné dodat s axiální vůlí, bez axiální vůle nebo s různým předepnutím. Předepnutí se realizuje buď pomocí výběru kuliček nebo pokud se jedná o dvojitou matici, tak pomocí distančního kroužku.

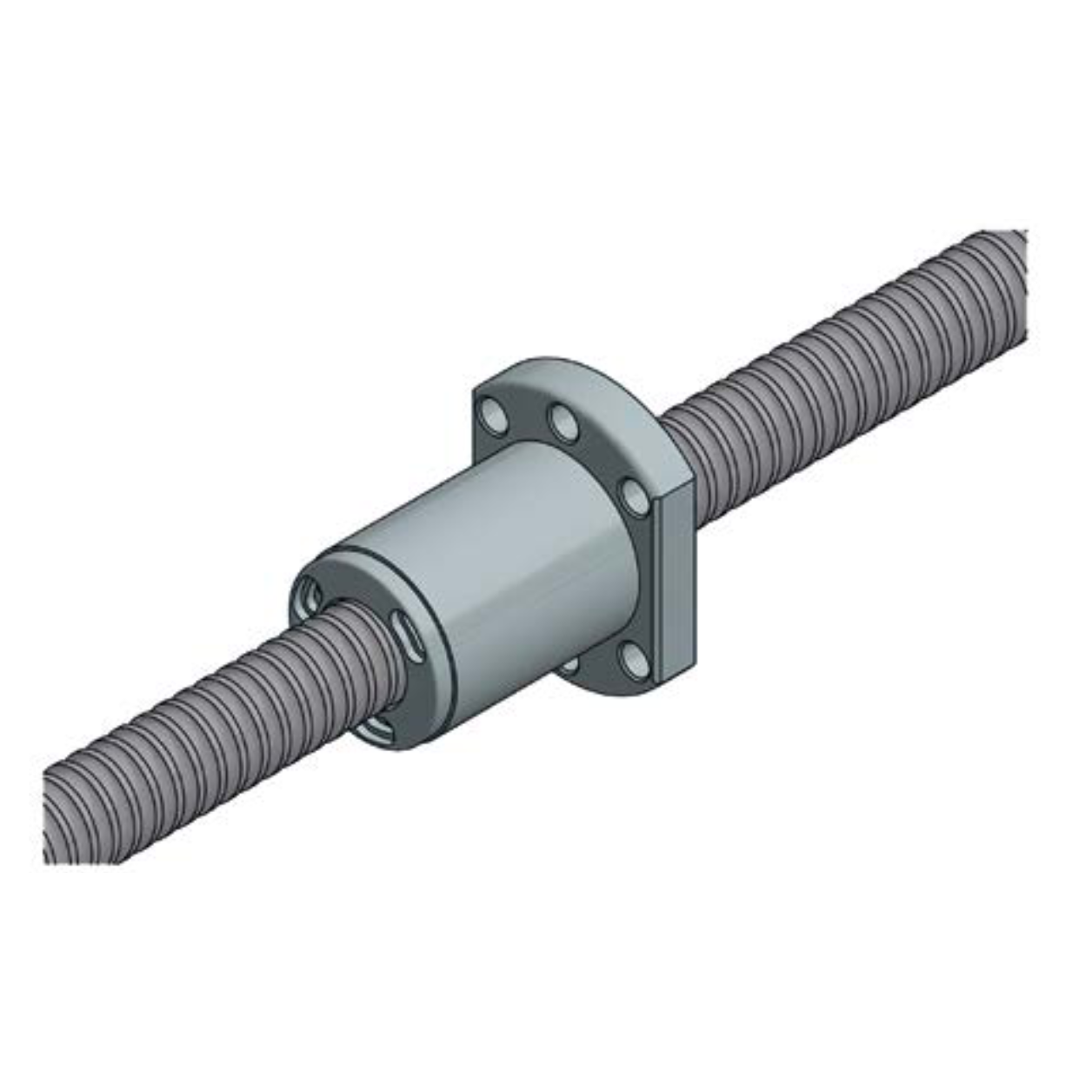

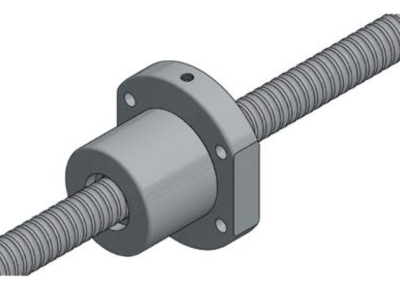

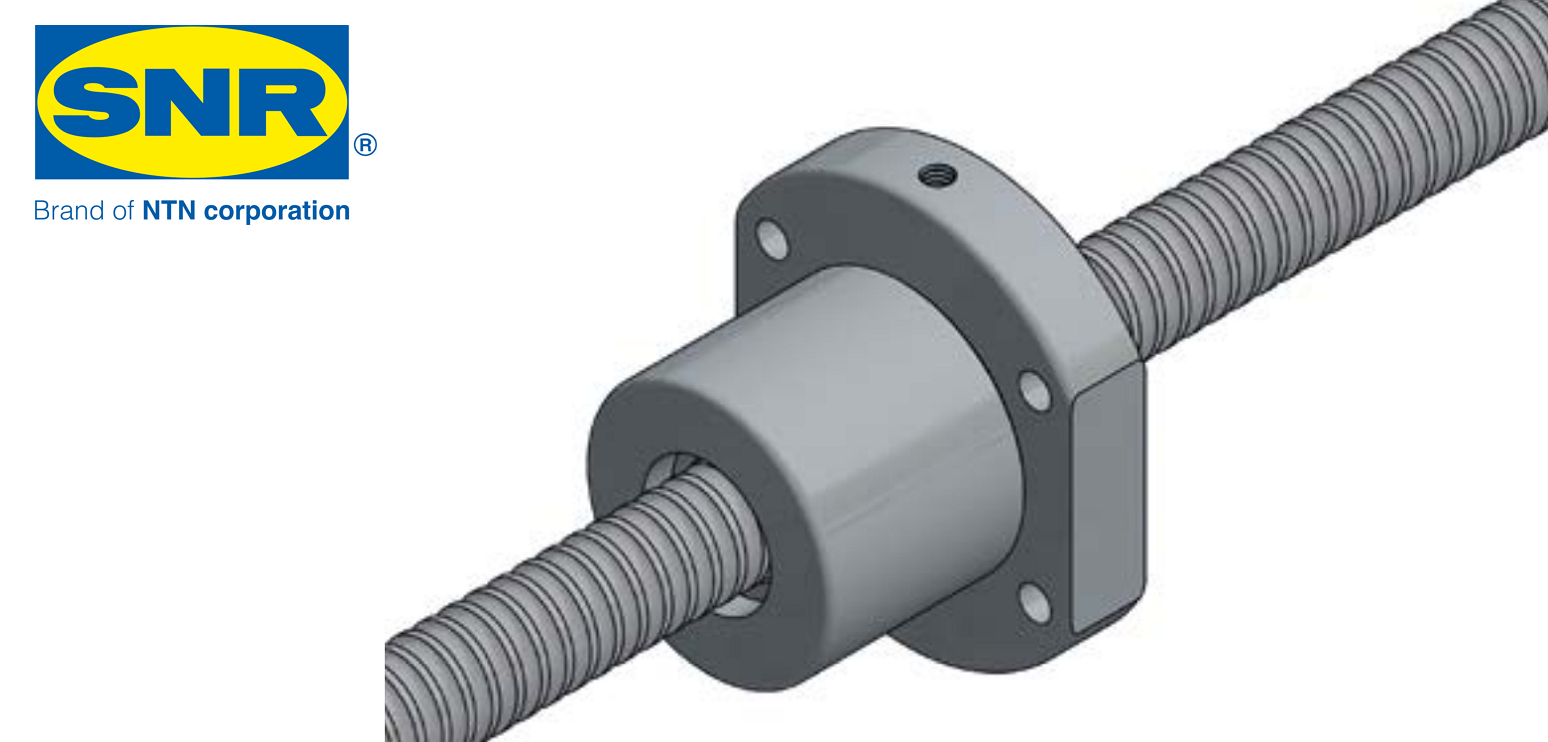

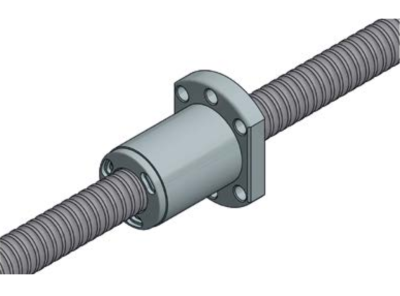

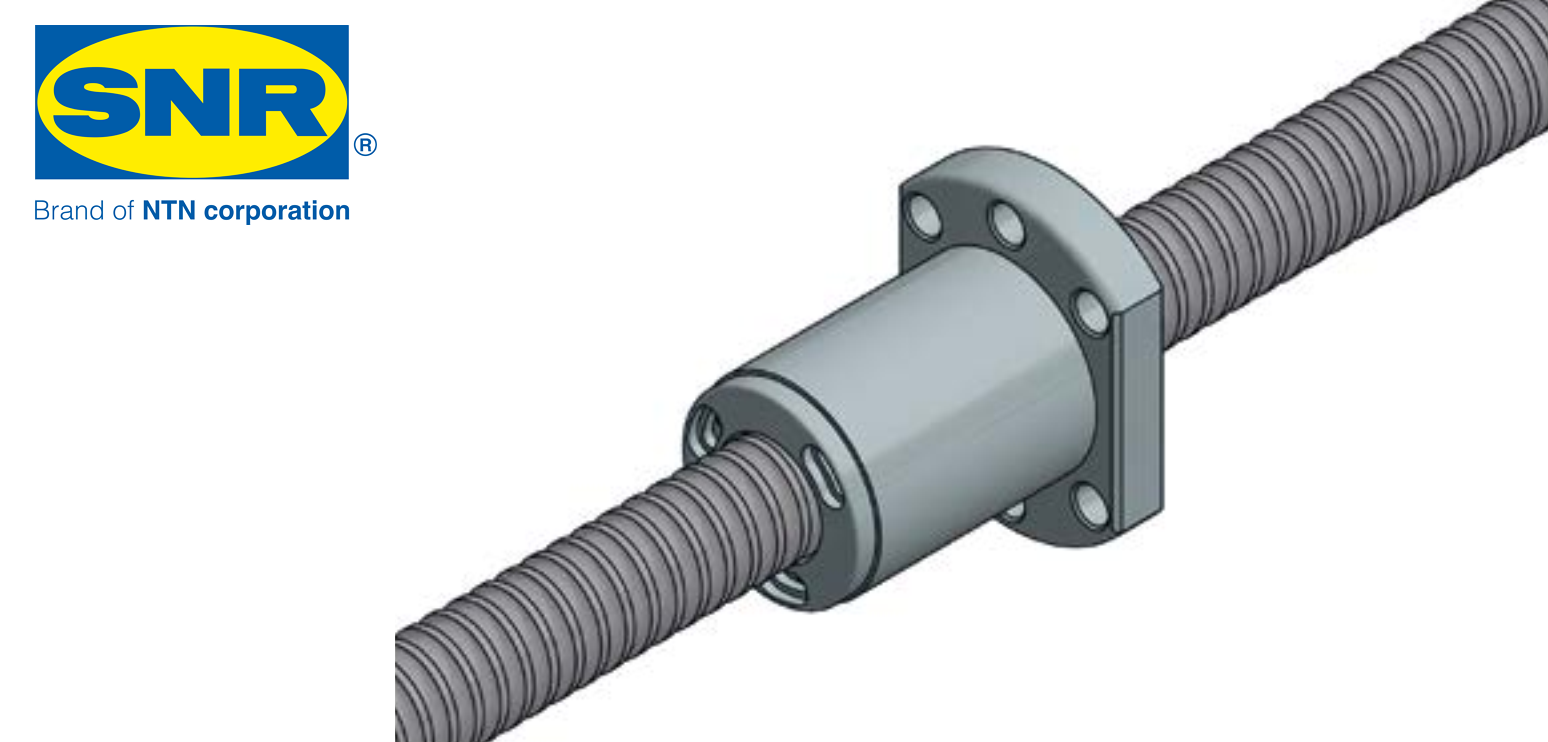

  • Matice typ SC
    Kompaktní jednoduchá matice dle DIN69051 / Průměr 12-50mm / Stoupání 5-50mm / Přesnost T7 (válcovaný šroub) a T5 (okružovaný šroub) / Dynamická únosnost až 50kN / Výrobce NTN-SNR

    alf-logo

    Typ matice: SC Popis: kompaktní jednoduchá válcová matice s přírubou Matice kuličkového šroubu dle DIN 69051 Tvar příruby: B / standard Průměry kuličkového šroubu: 12 - 50mm Stoupání: 5 - 50mm (dle průměru kuličkového šroubu) Směr závitu: pravý Typ převodu kuliček v matici: externí z čel

    Polohovací systémy MM Engineering

    Dynamická únosnost Ca: 5,7 - 50,7kN Statická únosnost C0a: 10,0 - 163,2kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm) Okružovaný: T5 (přesnost 23µm / 300mm) Otáčkový faktor: pro válcovaný šroub T7: DN = 90 000mm/min pro okružovaný šroub T5: DN = 120 ... Learn More

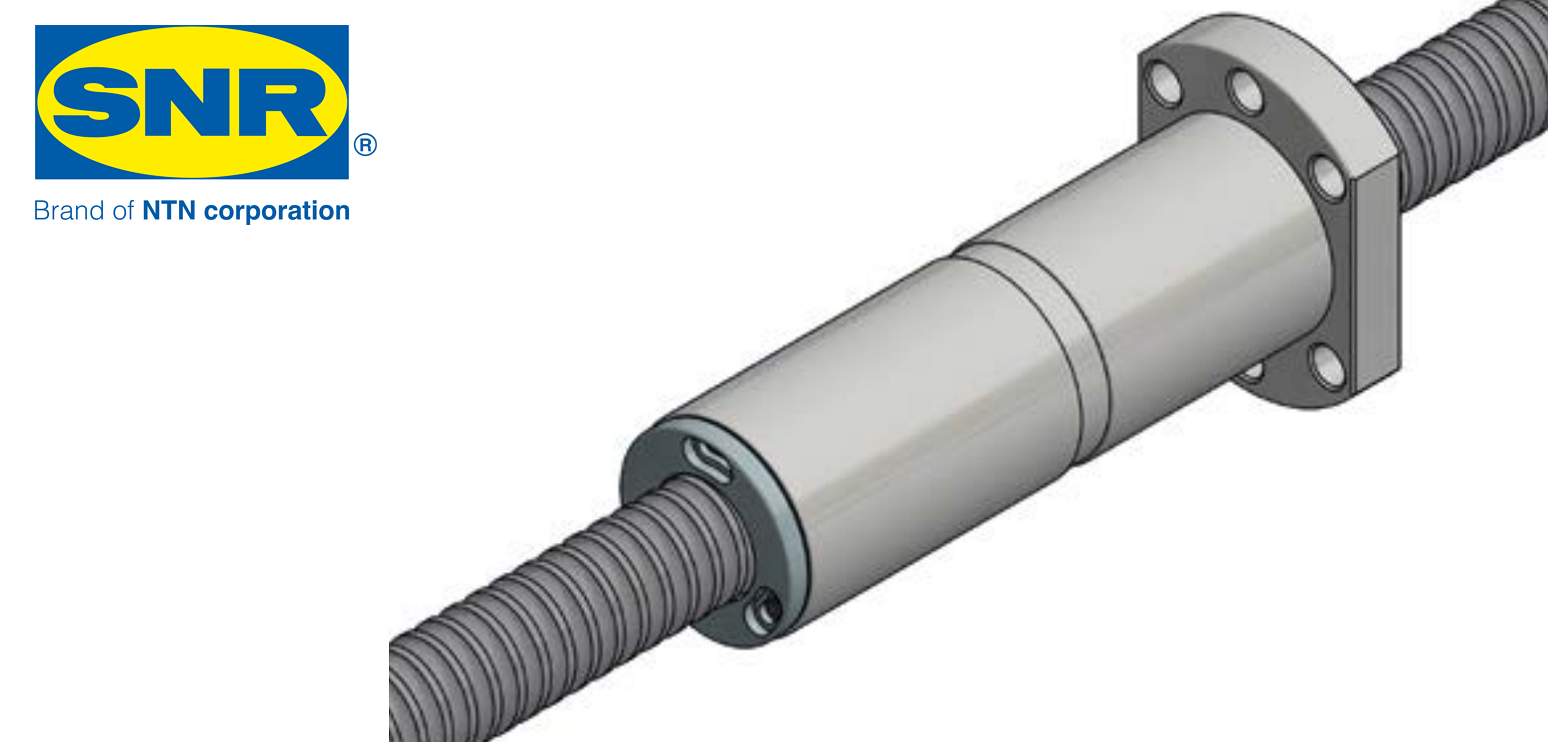

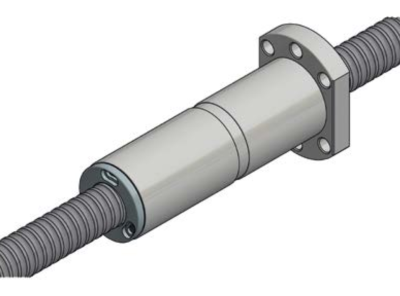

  • Matice typ DC
    Kompaktní dvojitá matice dle DIN69051 / Průměr 16-50mm / Stoupání 5-20mm / Přesnost T7 (válcovaný šroub) a T5 (okružovaný šroub) / Dynamická únosnost až 50kN / Možnost vysokého předepnutí / Výrobce NTN-SNR

    alf-logo

    Typ matice: DC Popis: kompaktní dvojitá válcová matice s přírubou Matice kuličkového šroubu dle DIN 69051 Tvar příruby: B / standard Průměry kuličkového šroubu: 16 - 50mm Stoupání: 5 - 20mm (dle průměru kuličkového šroubu) Směr závitu: pravý Typ převodu kuliček v matici: externí z čel

    Polohovací systémy MM Engineering

    Dynamická únosnost Ca: 7,40 - 50,74kN Statická únosnost C0a: 16,07 - 163,15kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm) Okružovaný: T5 (přesnost 23µm / 300mm) Otáčkový faktor: pro válcovaný šroub T7: DN = 90 000mm/min pro okružovaný šroub T5: DN = 120 ... Learn More

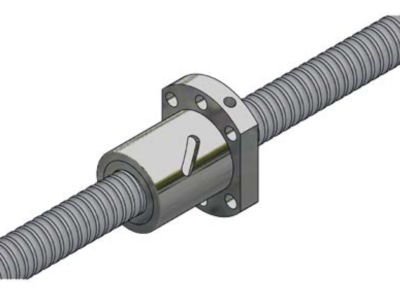

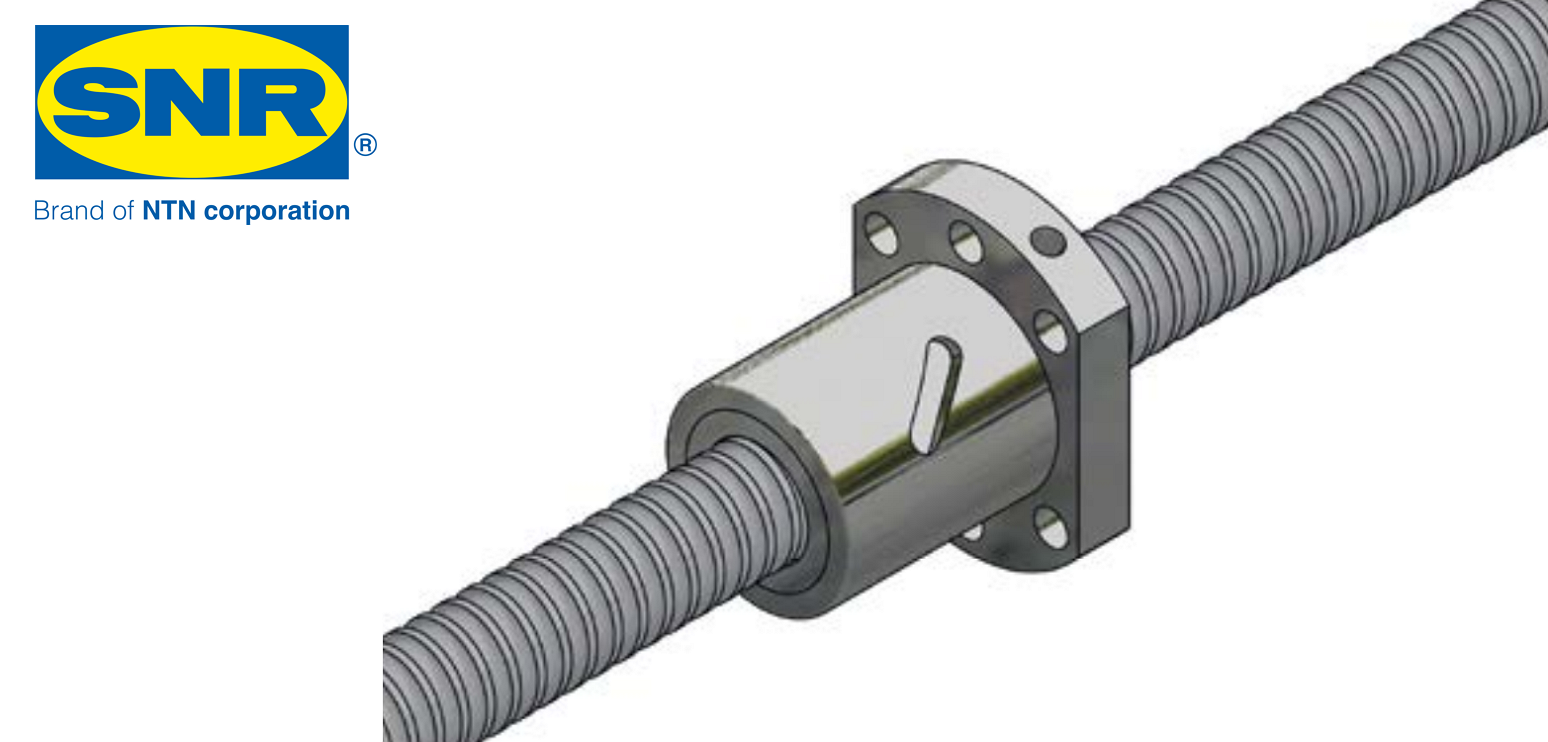

  • Matice typ SU
    Kompaktní jednoduchá matice dle DIN69051 / Průměr 16-80mm / Stoupání 5-10mm / Přesnost T7 (válcovaný šroub) a T5 (okružovaný šroub) / Dynamická únosnost až 114kN / Vysoká únosnost / Výrobce NTN-SNR

    alf-logo

    Typ matice: SU Popis: kompaktní jednoduchá válcová matice s přírubou Matice kuličkového šroubu dle DIN 69051 Tvar příruby: B / standard Průměry kuličkového šroubu: 16 - 80mm Stoupání: 5 - 10mm (dle průměru kuličkového šroubu) Směr závitu: pravý / levý Typ převodu kuliček v matici: interní

    Polohovací systémy MM Engineering

    Dynamická únosnost Ca: 9,74 - 113,95kN Statická únosnost C0a: 21,19 - 421,41kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm) Okružovaný: T5 (přesnost 23µm / 300mm) Otáčkový faktor: pro válcovaný šroub T7: DN = 70 000mm/min pro okružovaný šroub T5: DN = 80 ... Learn More

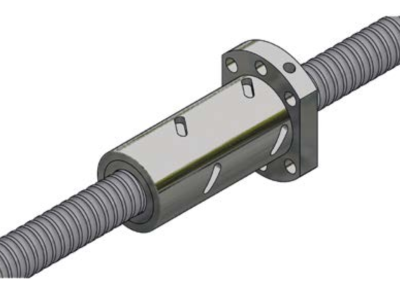

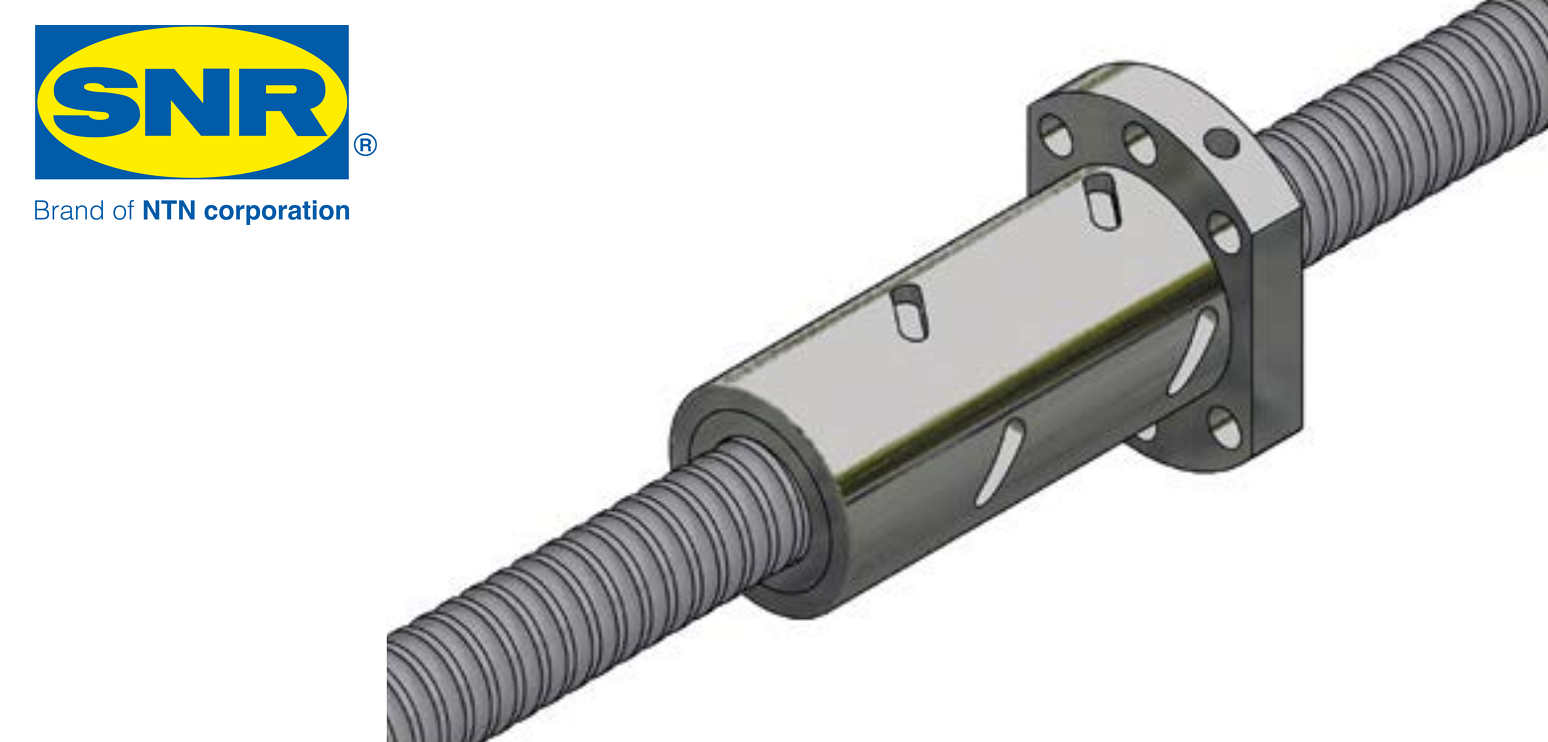

  • Matice typ TW
    Kompaktní dvojitá matice dle DIN69051 / Průměr 16-80mm / Stoupání 5-10mm / Přesnost T7 (válcovaný šroub) a T5 (okružovaný šroub) / Dynamická únosnost až 64,83kN / Vysoká únosnost / Výrobce NTN-SNR

    alf-logo

    Typ matice: TW Popis: kompaktní dvojitá válcová matice s přírubou Matice kuličkového šroubu dle DIN 69051 Tvar příruby: B / standard Průměry kuličkového šroubu: 16 - 80mm Stoupání: 5 - 10mm (dle průměru kuličkového šroubu) Směr závitu: pravý Typ převodu kuliček v matici: interní

    Polohovací systémy MM Engineering

    Dynamická únosnost Ca: 12,18 - 64,83kN Statická únosnost C0a: 26,94 - 282,02kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm) Okružovaný: T5 (přesnost 23µm / 300mm) Otáčkový faktor: pro válcovaný šroub T7: DN = 70 000mm/min pro okružovaný šroub T5: DN = 80 000mm/min

    ... Learn More

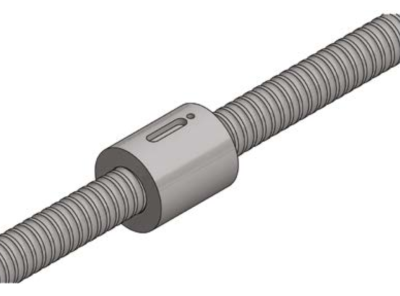

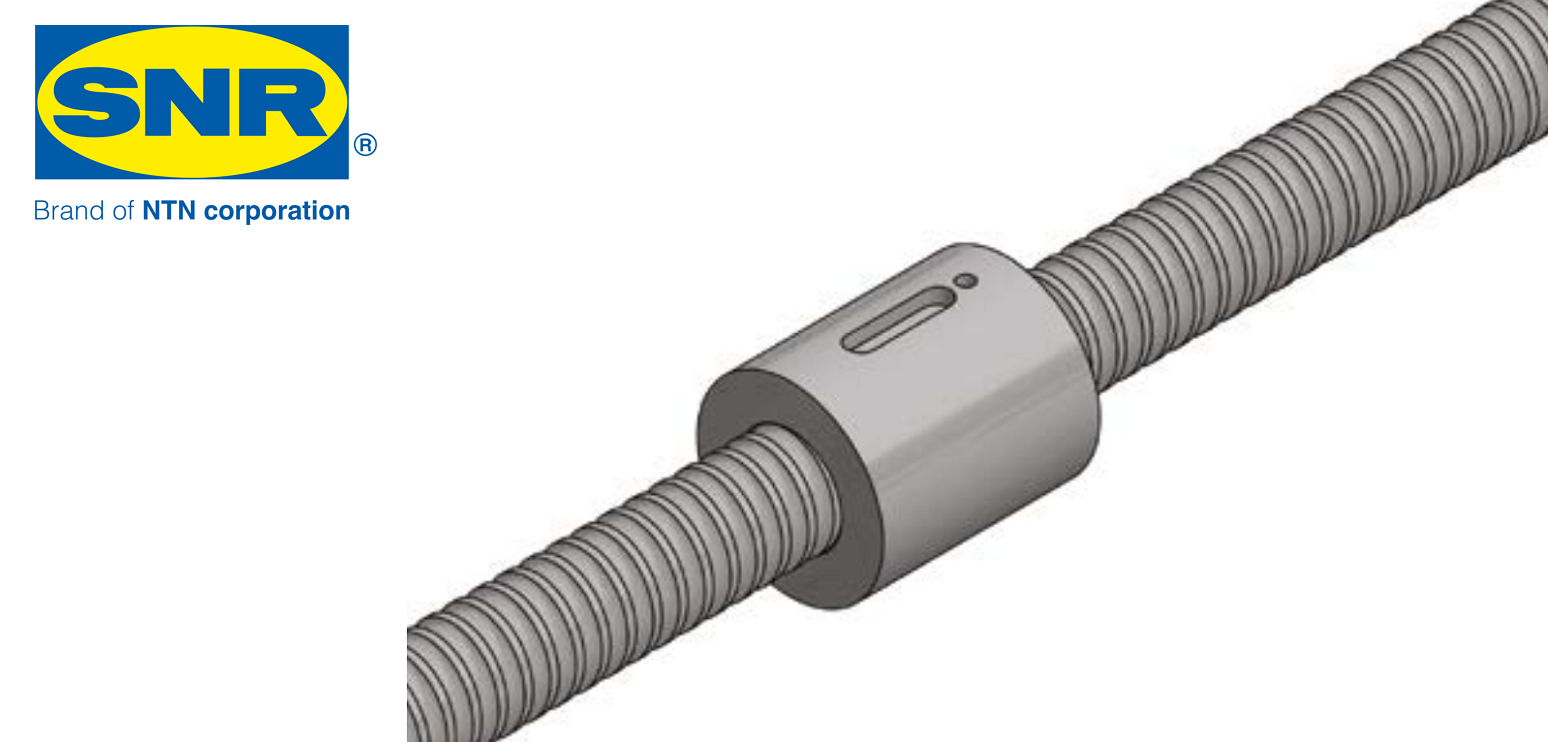

  • Matice typ CD
    Kompaktní válcová matice / Průměr 16-32mm / Stoupání 5-32mm / Přesnost T7 (válcovaný šroub) a T5 (okružovaný šroub) / Dynamická únosnost až 29,5kN / Pro vysoké rychlosti / Výrobce NTN-SNR

    alf-logo

    Typ matice: CD Popis: kompaktní válcová matice Průměry kuličkového šroubu: 16 - 32mm Stoupání: 5 - 32mm (dle průměru kuličkového šroubu) Směr závitu: pravý / levý Typ převodu kuliček v matici: externí z čel

    Polohovací systémy MM Engineering

    Dynamická únosnost Ca: 5,42 - 29,51kN Statická únosnost C0a: 11,15 - 90,23kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm) Okružovaný: T5 (přesnost 23µm / 300mm) Otáčkový faktor: pro válcovaný šroub T7: DN = 90 000mm/min pro okružovaný šroub T5: DN = 120 000mm/min

    ... Learn More

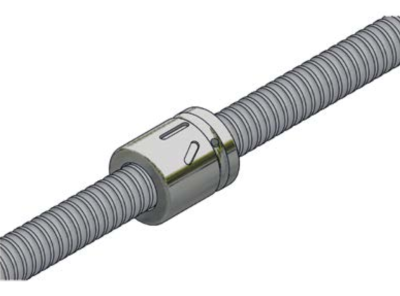

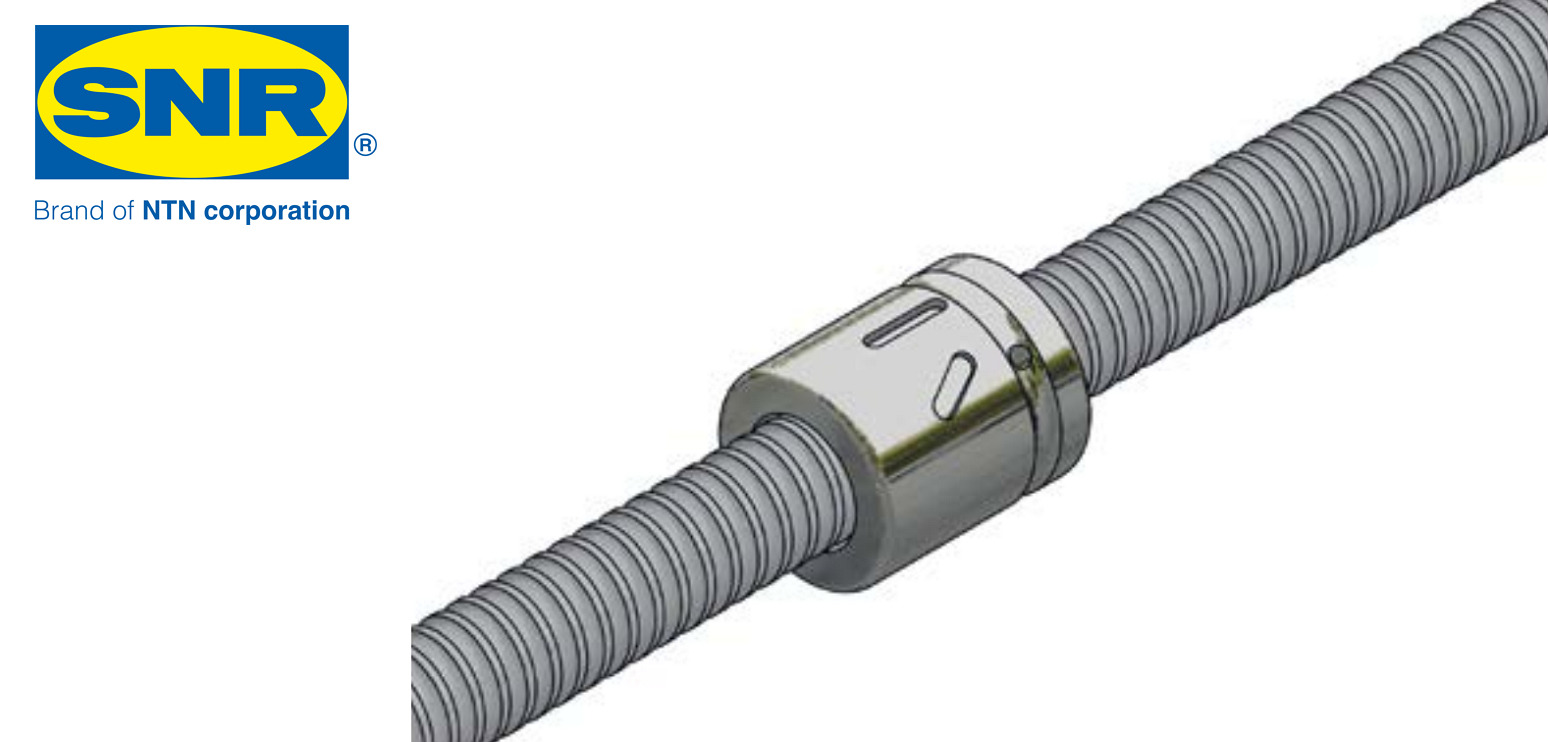

  • Matice typ CI
    Válcová matice / Průměr 12-80mm / Stoupání 5-10mm / Přesnost T7 (válcovaný šroub) a T5 (okružovaný šroub) / Dynamická únosnost až 64,83kN / Vysoká únosnost / Výrobce NTN-SNR

    alf-logo

    Typ matice: CI Popis: válcová matice Průměry kuličkového šroubu: 12 - 80mm Stoupání: 5 - 10mm (dle průměru kuličkového šroubu) Směr závitu: pravý / levý Typ převodu kuliček v matici: interní

    Polohovací systémy MM Engineering

    Dynamická únosnost Ca: 6,89 - 64,83kN Statická únosnost C0a: 13,82 - 282,02kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm) Okružovaný: T5 (přesnost 23µm / 300mm) Otáčkový faktor: pro válcovaný šroub T7: DN = 70 000mm/min pro okružovaný šroub T5: DN = 80 000mm/min

    ... Learn More

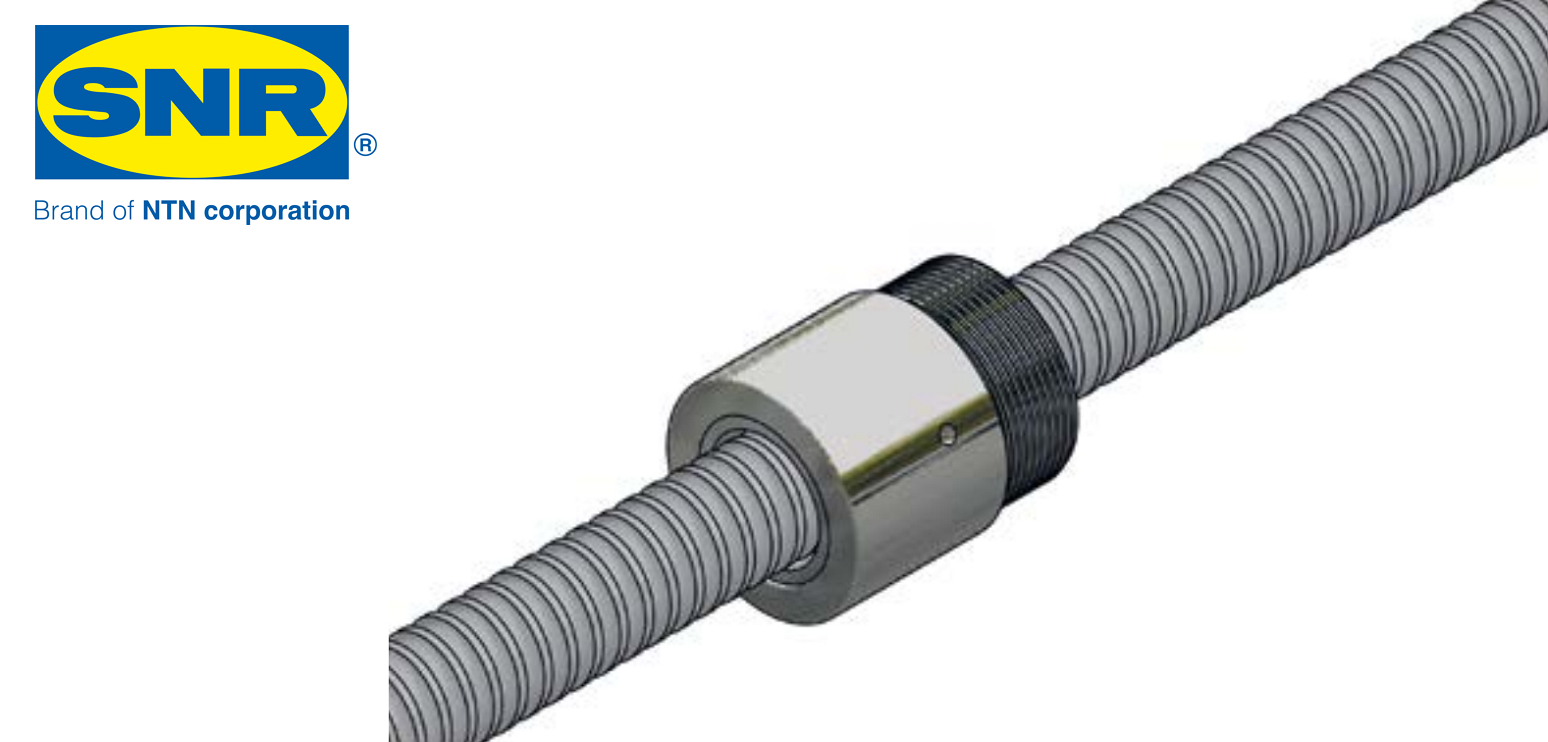

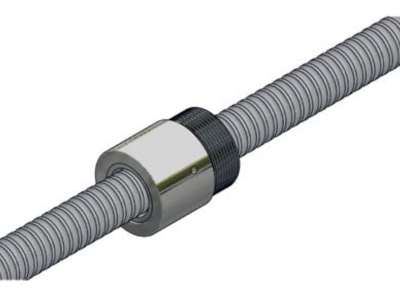

  • Matice typ SH
    Válcová matice s vnějším závitem / Průměr 8-25mm / Stoupání 2,5-5mm / Přesnost T7 (válcovaný šroub) a T5 (okružovaný šroub) / Dynamická únosnost až 15,22kN / Výrobce NTN-SNR

    alf-logo

    Typ matice: SH Popis: válcová matice Průměry kuličkového šroubu: 8 - 25mm Stoupání: 2,5 - 5mm (dle průměru kuličkového šroubu) Směr závitu: pravý Typ převodu kuliček v matici: externí d≤12 / interní d≥14

    Dynamická únosnost Ca: 1,67 - 15,22kN Statická únosnost C0a: 3,36 - 43,29kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm) Okružovaný: T5 (přesnost 23µm / 300mm) Otáčkový faktor: pro válcovaný šroub T7: DN = 70 000mm/min pro okružovaný šroub T5: DN = 80 000mm/min

    ... Learn More

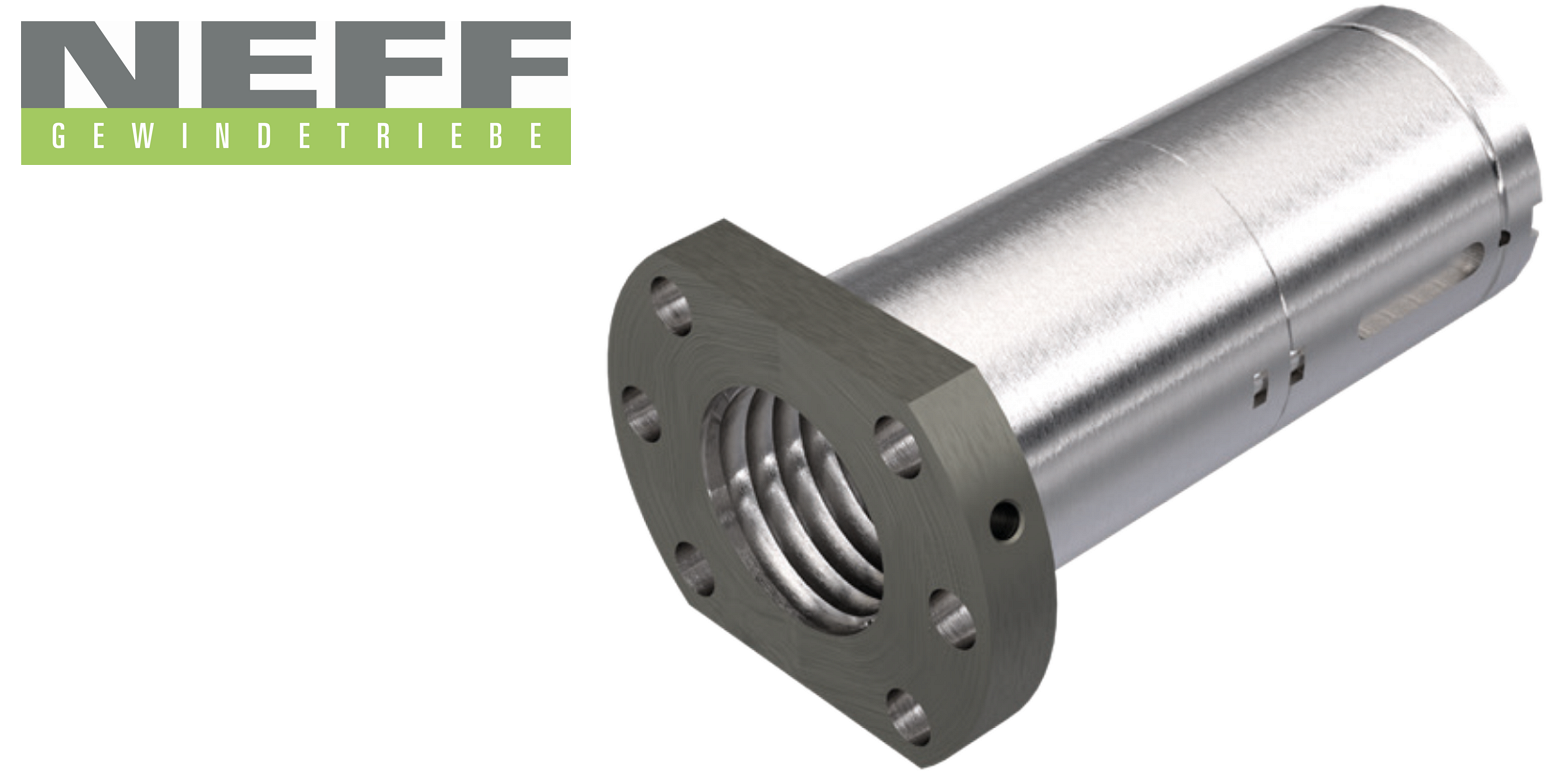

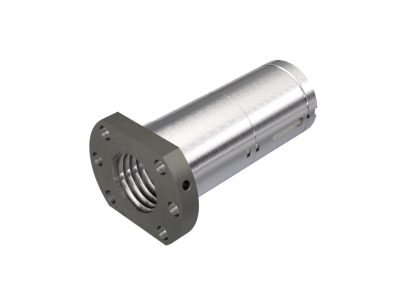

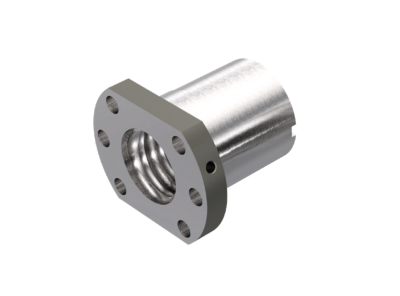

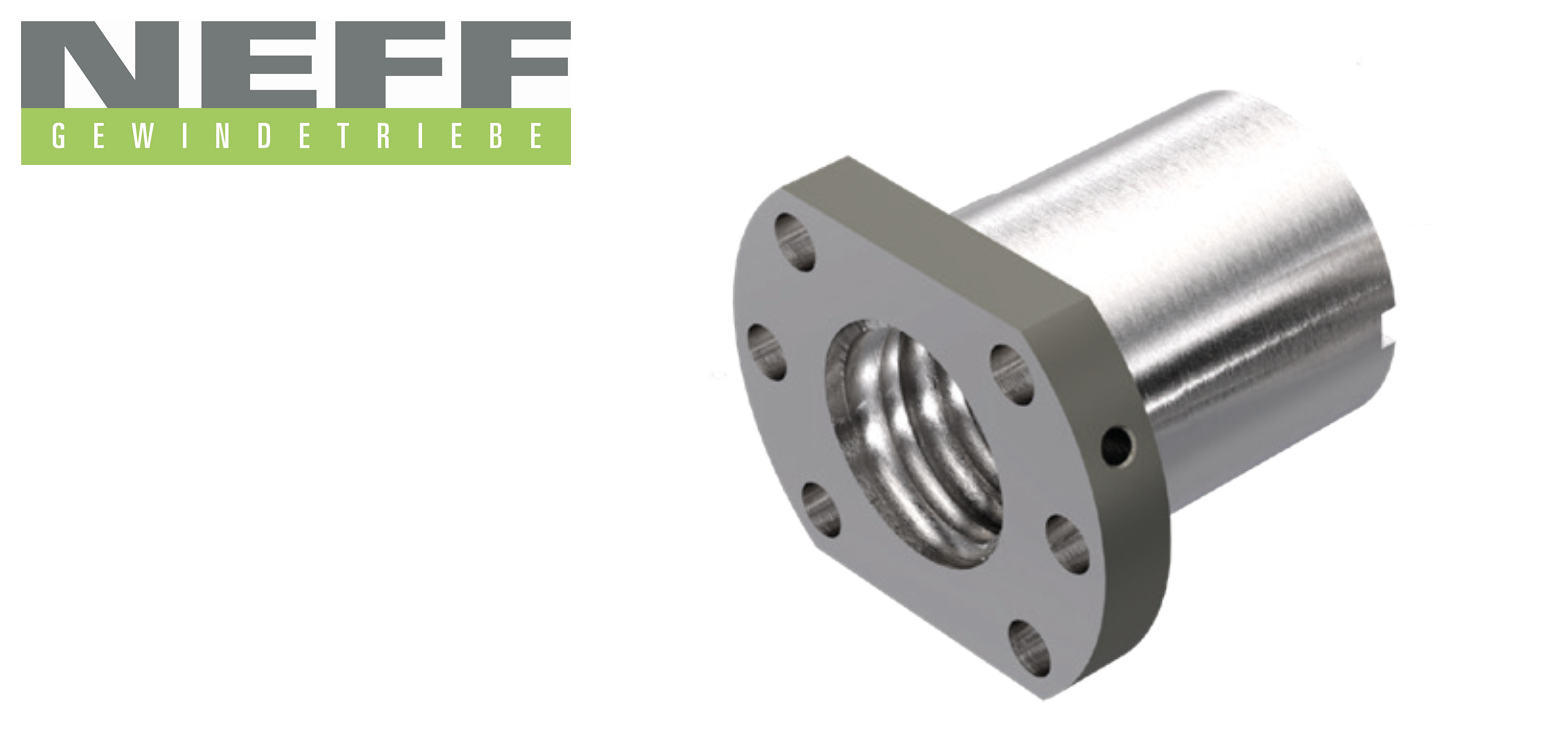

  • Matice typ KGF-D
    Válcová matice s přírubou dle DIN69051 / Průměr 16-80mm / Stoupání 5-60mm / Přesnost T7 (válcovaný šroub) / Dynamická únosnost až 82,7kN / Statická únosnost až 221,9 kN / Výrobce NEFF Gewindetriebe GmbH

    alf-logo

    Typ matice: KGF-D Popis: Válcová matice s přírubou Matice kuličkového šroubu dle DIN 69051 Tvar příruby: B / standard Průměry kuličkového šroubu: 16 - 80mm Stoupání: 5 - 60mm (dle průměru kuličkového šroubu) Směr závitu: pravý / levý

    Dynamická únosnost Ca: 9,3 - 82,7kN Statická únosnost C0a: 13,1 - 221,9kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm)

    ... Learn More

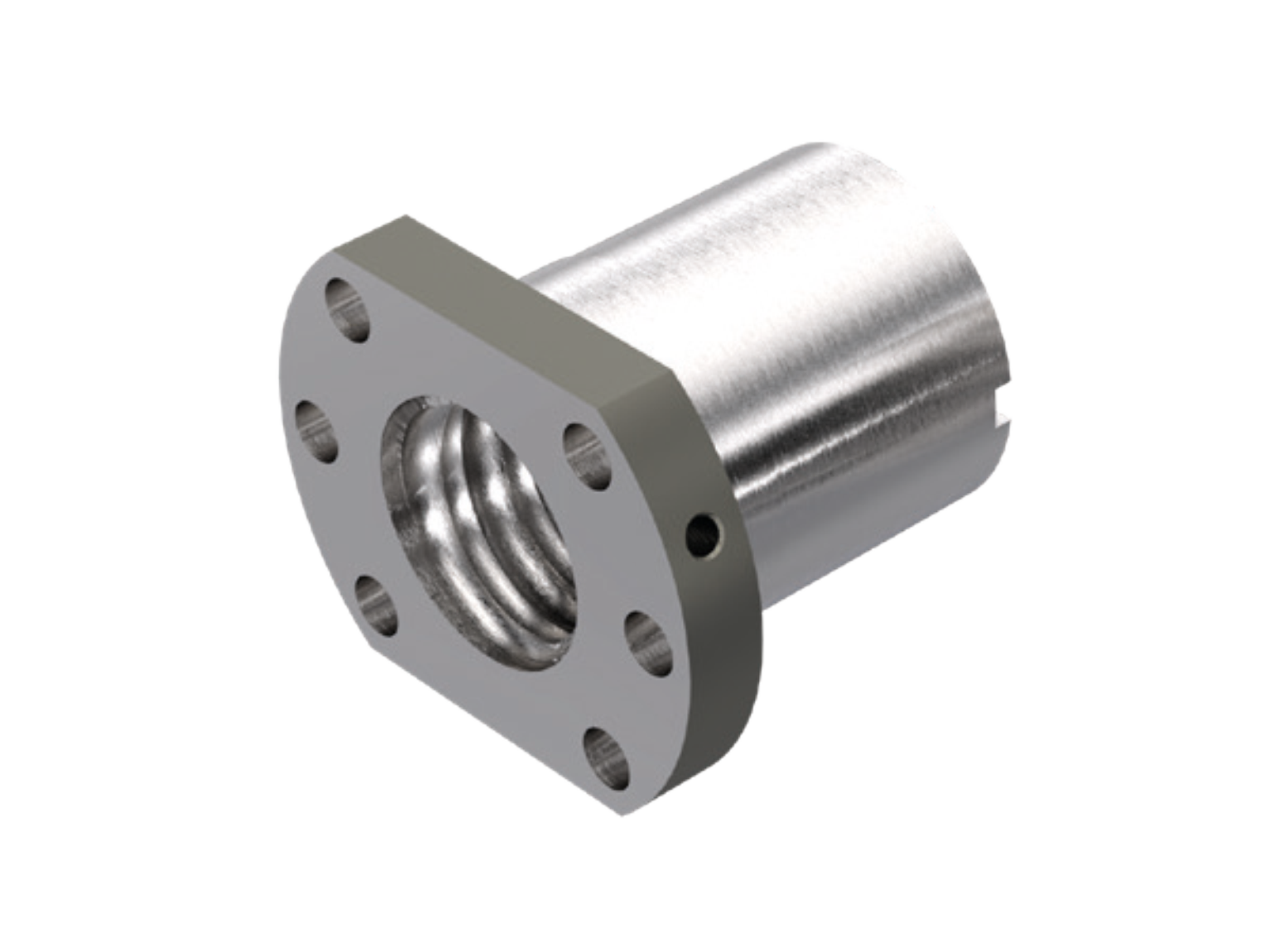

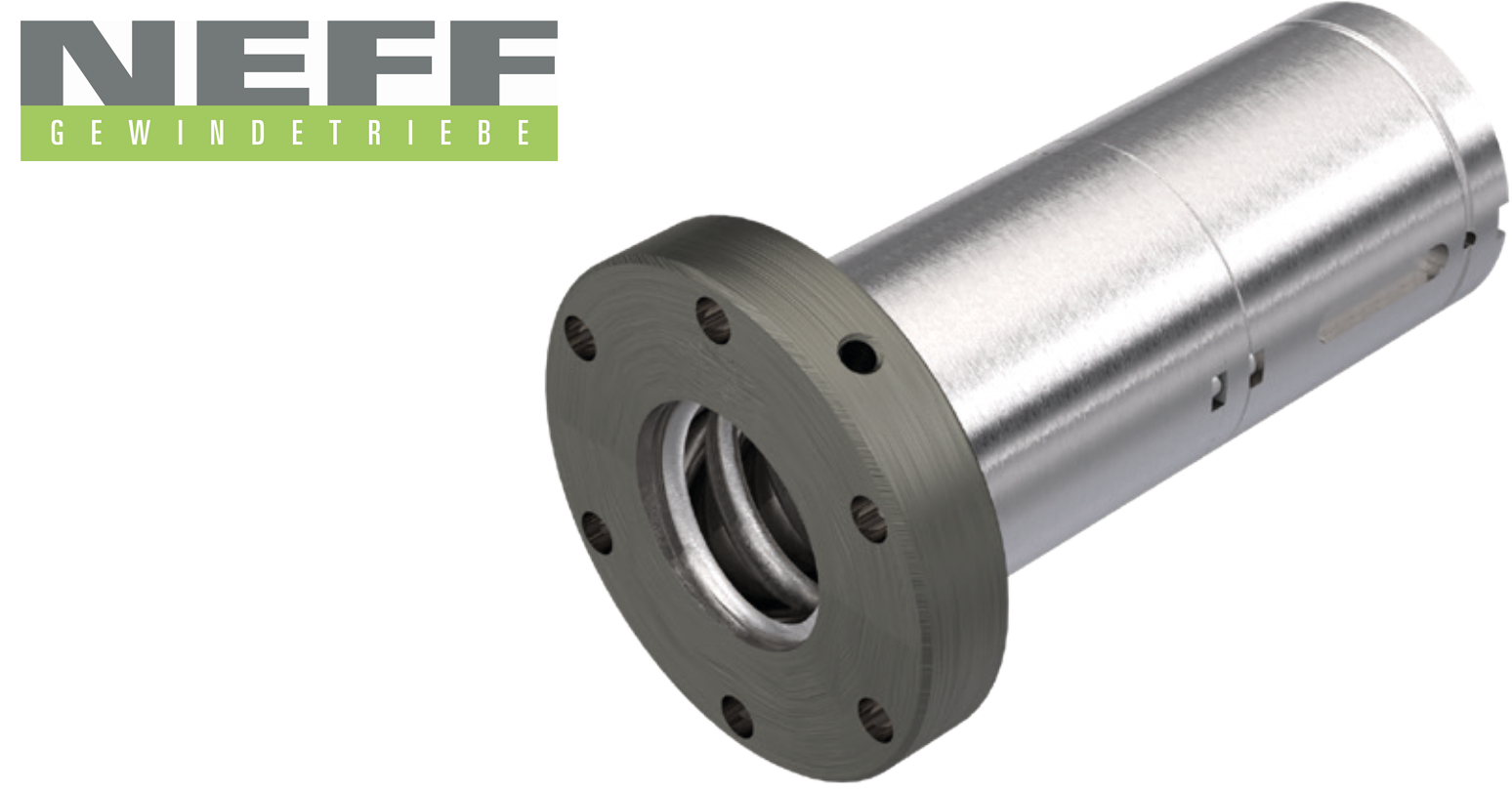

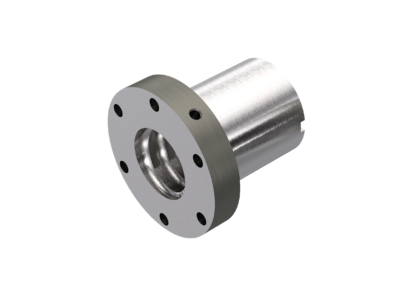

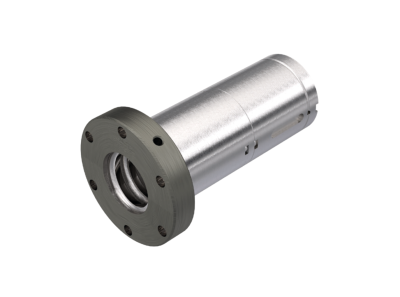

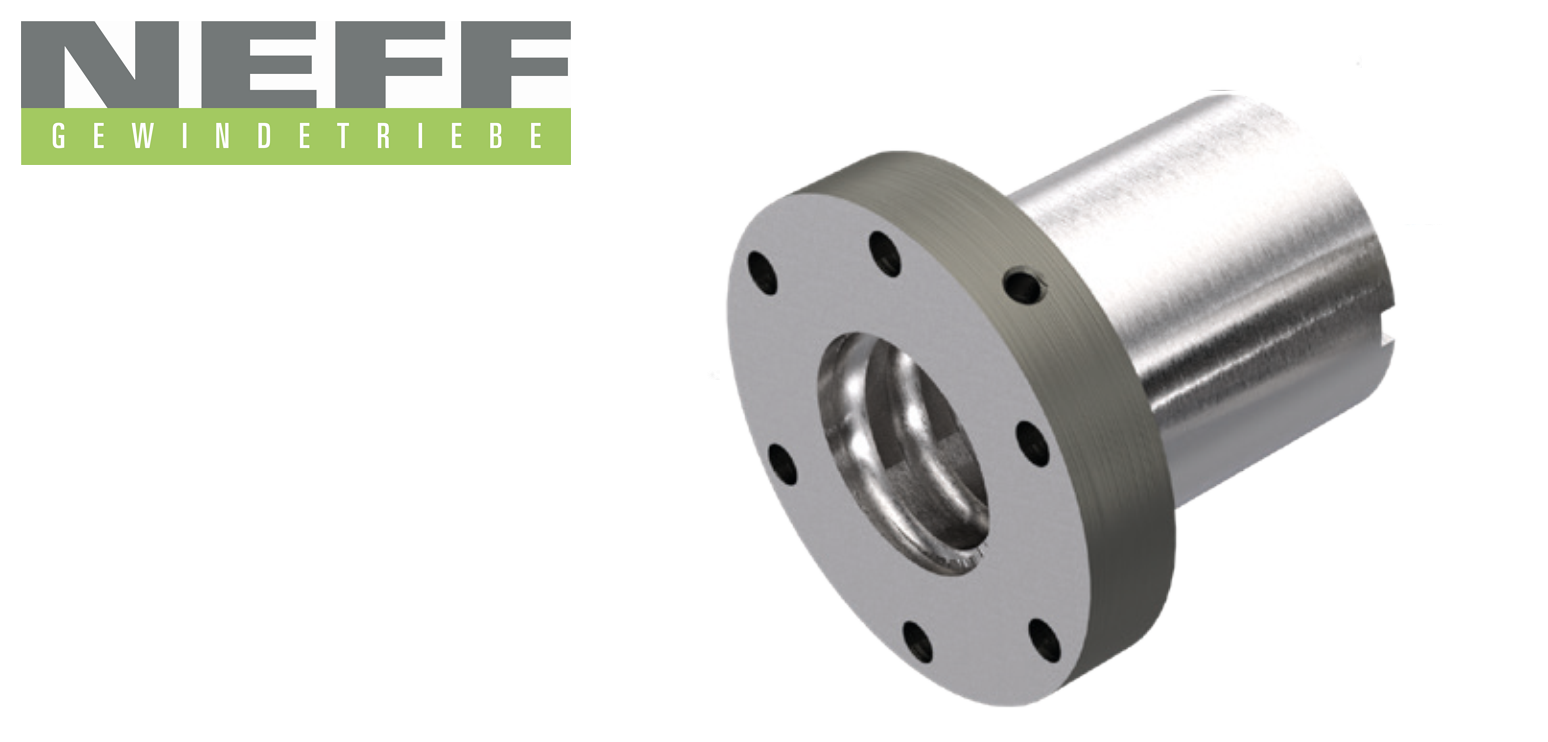

  • Matice typ KGF-N
    Válcová matice s přírubou dle NEFF normy / Průměr 16-80mm / Stoupání 5-60mm / Přesnost T7 (válcovaný šroub) / Dynamická únosnost až 82,7kN / Statická únosnost až 221,9 kN / Výrobce NEFF Gewindetriebe GmbH

    alf-logo

    Typ matice: KGF-N Popis: Válcová matice s přírubou Matice kuličkového šroubu dle NEFF normy Tvar příruby: B / standard Průměry kuličkového šroubu: 16 - 80mm Stoupání: 5 - 60mm (dle průměru kuličkového šroubu) Směr závitu: pravý

    Dynamická únosnost Ca: 9,3 - 82,7kN Statická únosnost C0a: 13,1 - 221,9kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm)

    ... Learn More

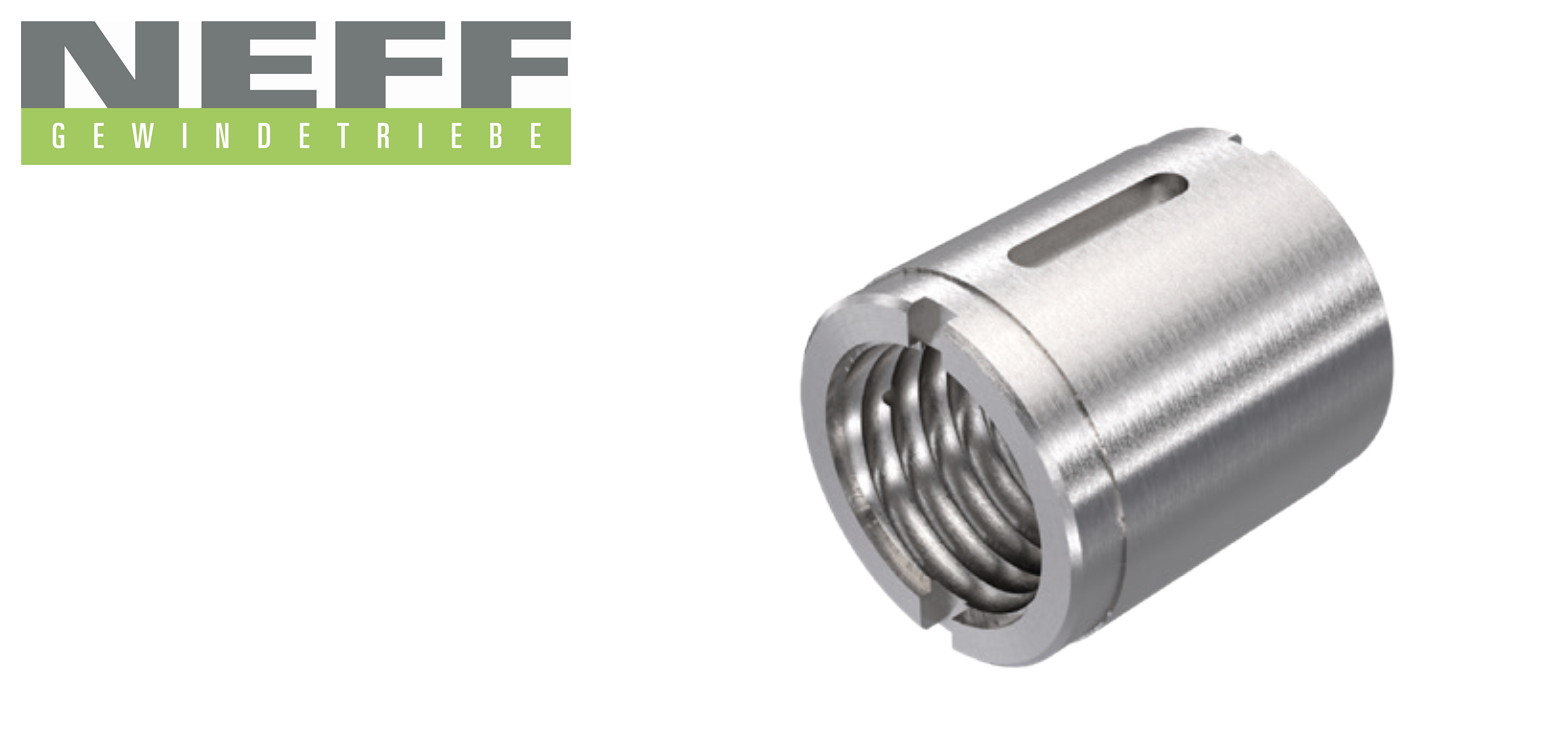

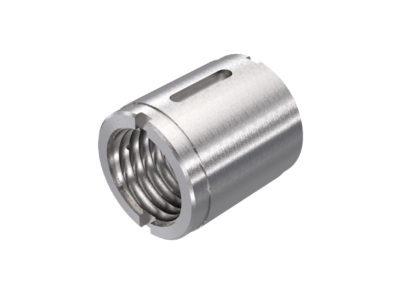

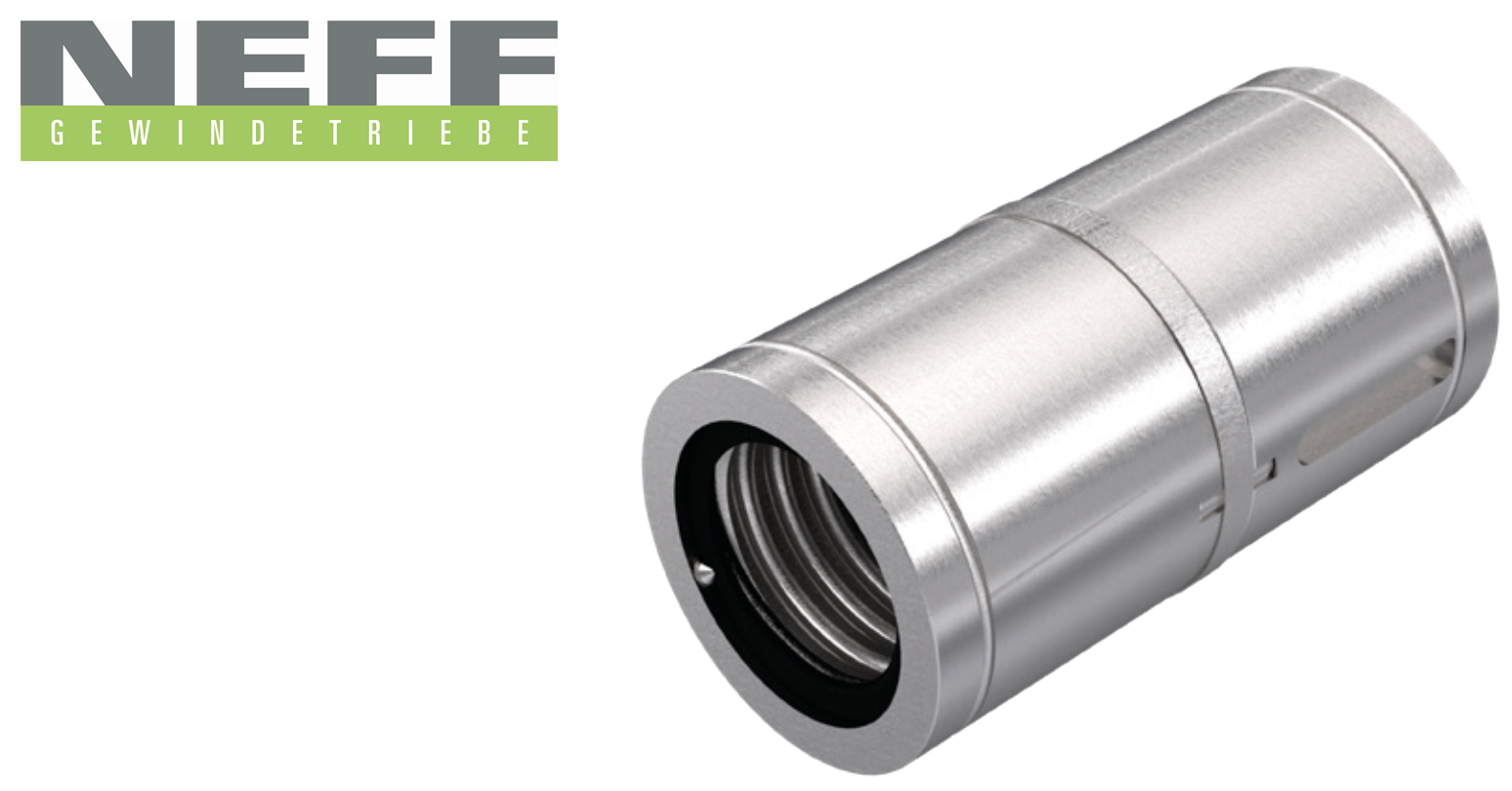

  • Matice typ KGM-D
    Válcová matice dle DIN69051 / Průměr 16-63mm / Stoupání 5-50mm / Přesnost T7 (válcovaný šroub) / Dynamická únosnost až 76,0kN / Statická únosnost až 197,0 kN / Výrobce NEFF Gewindetriebe GmbH

    alf-logo

    Typ matice: KGM-D Popis: Válcová matice Matice kuličkového šroubu dle DIN 69051 Průměry kuličkového šroubu: 16 - 63mm Stoupání: 5 - 50mm (dle průměru kuličkového šroubu) Směr závitu: pravý / levý

    Dynamická únosnost Ca: 9,3 - 76,0kN Statická únosnost C0a: 13,1 - 197,0kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm)

    ... Learn More

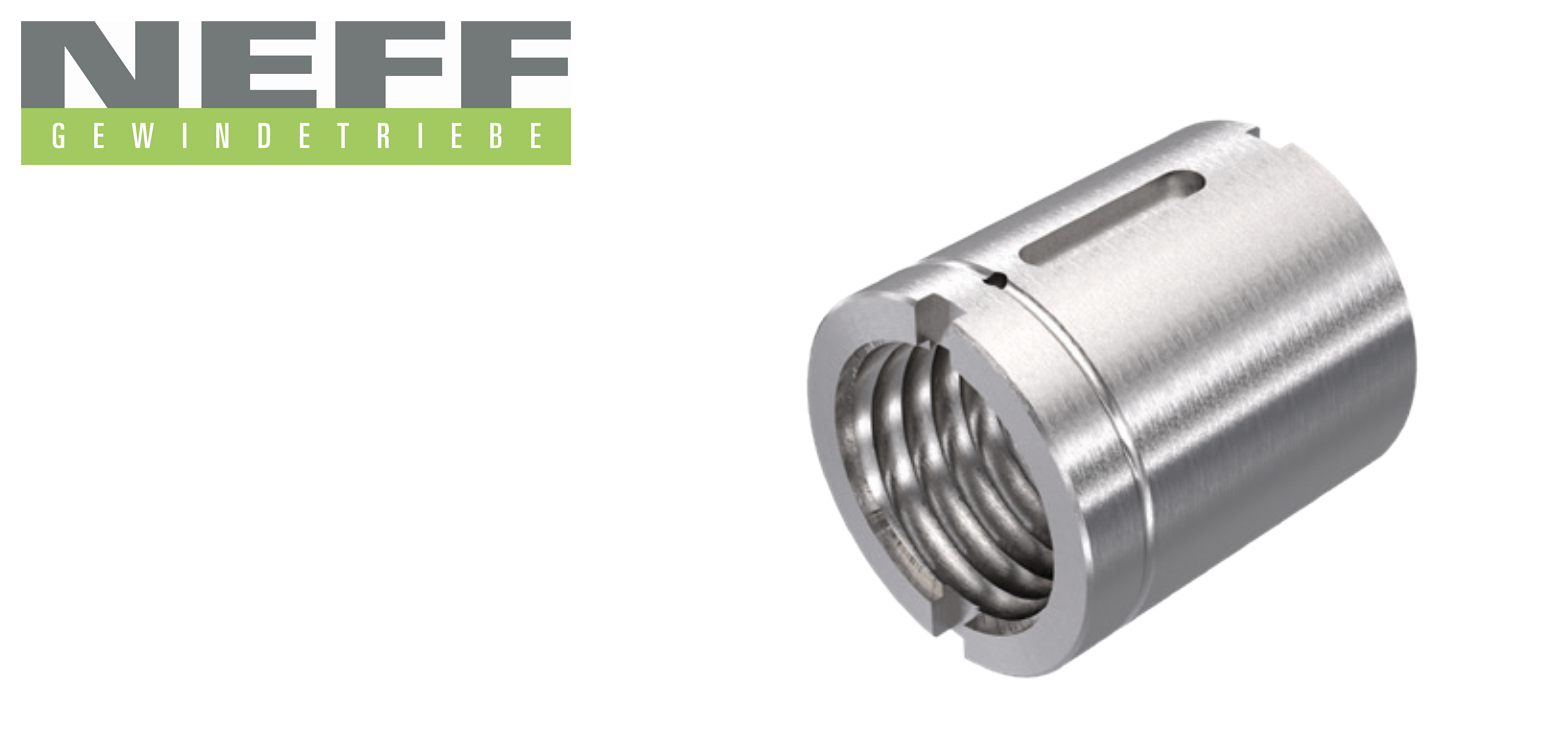

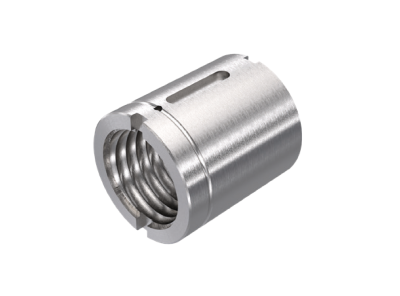

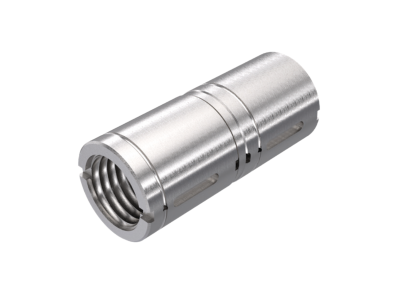

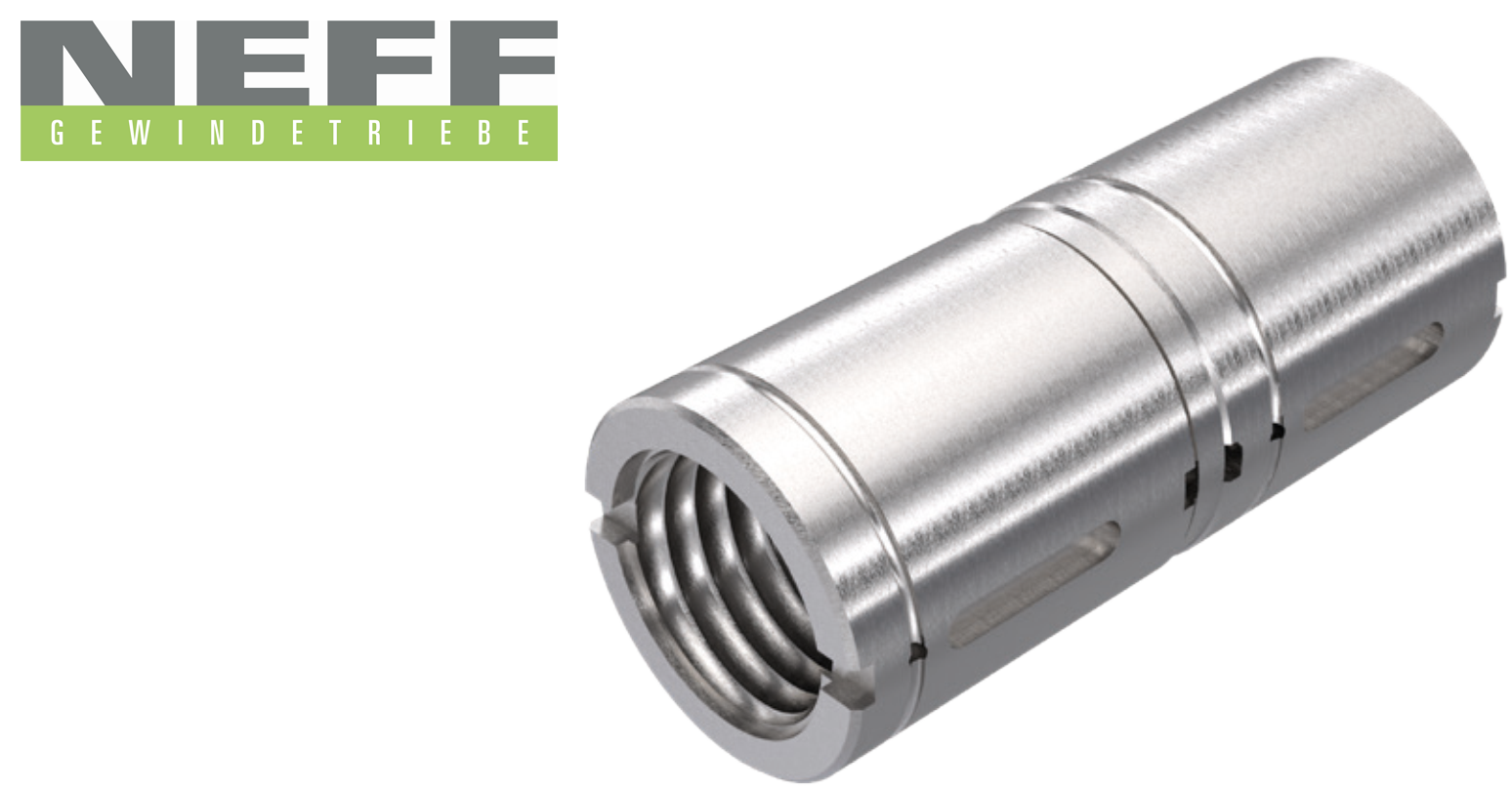

  • Matice typ KGM-N
    Válcová matice dle NEFF normy / Průměr 12-80mm / Stoupání 5-60mm / Přesnost T7 (válcovaný šroub) / Dynamická únosnost až 82,7kN / Statická únosnost až 221,9 kN / Výrobce NEFF Gewindetriebe GmbH

    alf-logo

    Typ matice: KGM-N Popis: Válcová matice Matice kuličkového šroubu dle NEFF normy Průměry kuličkového šroubu: 12 - 80mm Stoupání: 5 - 60mm (dle průměru kuličkového šroubu) Směr závitu: pravý

    Dynamická únosnost Ca: 4,4 - 82,7kN Statická únosnost C0a: 6,8 - 221,9kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm)

    ... Learn More

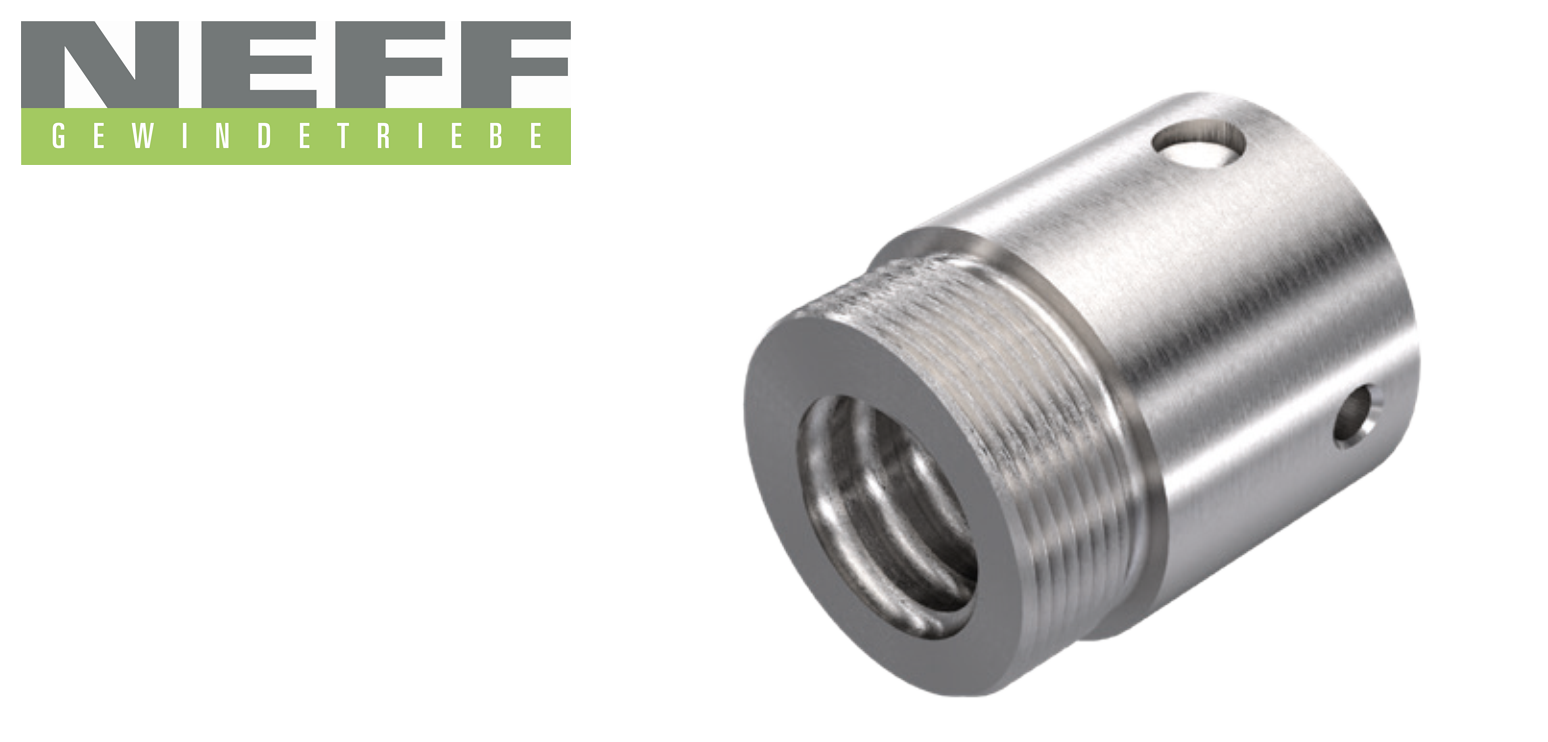

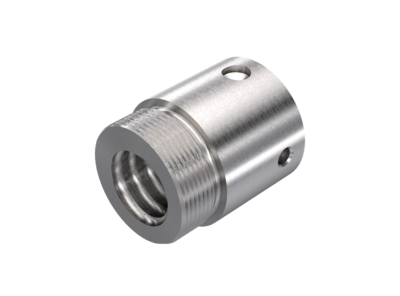

  • Matice typ KGM-E
    Válcová matice s vnějším závitem / Průměr 16-50mm / Stoupání 5-10mm / Přesnost T7 (válcovaný šroub) / Dynamická únosnost až 68,7kN / Statická únosnost až 155,8kN / Výrobce NEFF Gewindetriebe GmbH

    alf-logo

    Typ matice: KGM-E Popis: Válcová matice s vnějším závitem Průměry kuličkového šroubu: 16 - 50mm Stoupání: 5 - 10mm (dle průměru kuličkového šroubu) Směr závitu: pravý

    Dynamická únosnost Ca: 9,3 - 68,7kN Statická únosnost C0a: 13,1 - 155,8kN Dostupné přesnosti kuličkového šroubu: Válcovaný: T7 (přesnost 52µm / 300mm)

    ... Learn More
