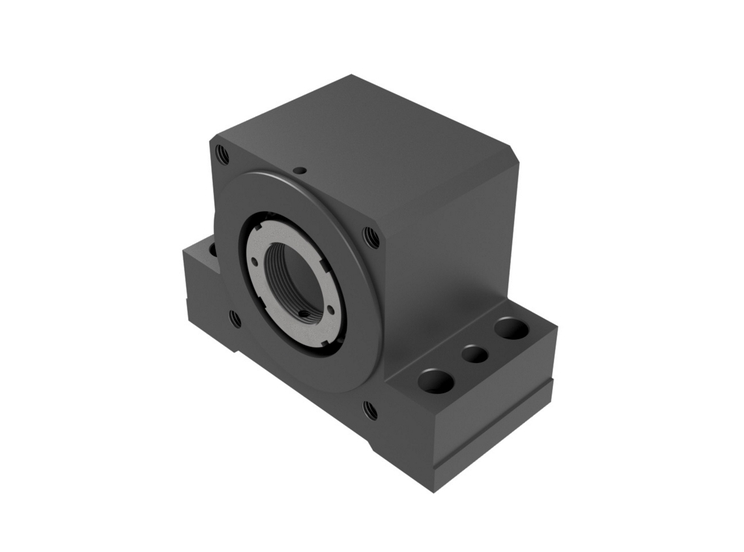

Ložisková jednotka BSTKsnr logo

- Ložisková jednotka pro vysoké zatížení a tuhost uložení
- Vhodná zejména pro vertikální aplikace
- Vybavená ložisky série BST (60º stykový úhel) / výrobce NTN
- Dostupná v několika konfiguracích v závislosti na velikosti
- Vnitřní ložiska s nízkokontaktním těsněním LXL a speciální tukovou náplní L588
- Typ uložení: pevné


Základní popis:

Pevné ložiskové jednotky pro kuličkové šrouby řady BSTK jsou ložiskové jednotky blokového typu pro vysoké zatížení, zejména ve svislých aplikacích. Ložiskové jednotky jsou vybaveny kuličkovými ložisky s axiálním kosoúhlým stykem NTN s kontaktním úhlem 60° série BST. V závislosti na velikosti mohou ložiskové jednotky BSTK obsahovat ložiska v uspořádání DB, DBT, DTBT a DBTT. Univerzální párovatelnost a broušené čela vnitřních ložisek umožňují při montáži dosáhnout požadovaného předpětí.

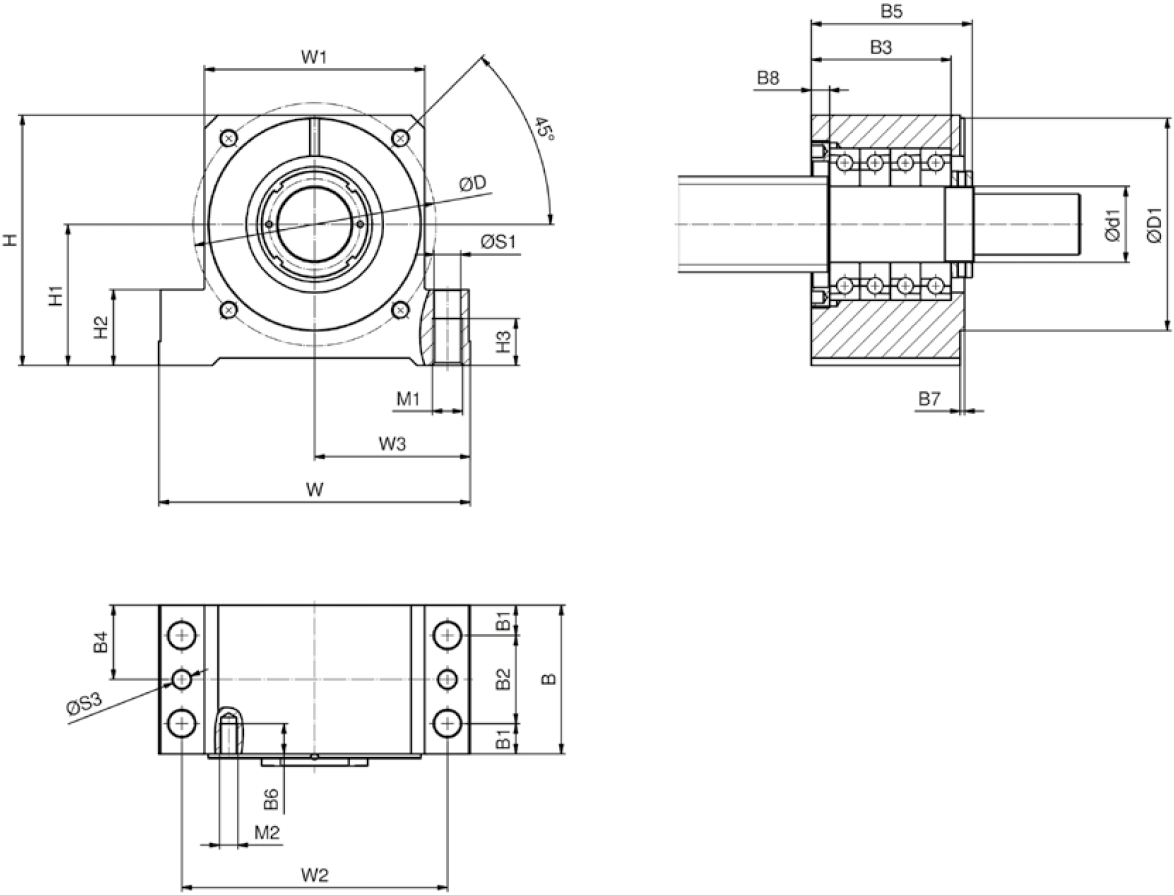

BSTK nakres

Rozměry a únosnost:

Typ / Provedení Pro šrouby
 Rozměry (mm)
d0 P d1 H H1 ± 0,02 H2
 H3 W
 W3
 W1
 W2 B B1 B2
 B3
BSTK17-DB 25 5 / 10 / 25 17 72 39 27 18 108 54,0 66 88 46 8,5 29 38
BSTK20-DB 32 10 20 77 42 27 18 112 56,0 70 92 49 10,0 29 38
BSTK25-DB 32 4 / 5 / 20 / 32 25 77 42 27 18 112 56,0 71 92 49 10,0 29 39
BSTK30-DB 40 5 / 10 / 25 30 91 50 32 21 126 63,0 82 105 53 10,5 32 42
BSTK30-DTBT 40 5 / 10 / 25 30 91 50 32 24 126 63,0 82 105 83 12,5 58 72
BSTK35-DB 50 10 / 20 35 105 58 38 24 144 72,0 92 118 70 13,5 43 60
BSTK35-DBT-A 50 10 / 20 35 105 58 38 24 144 72,0 92 118 70 13,5 43 60
BSTK35-DBT-R 50 10 / 20 35 105 58 38 24 144 72,0 92 118 70 13,5 43 60
BSTK40-DB 50 50 40 138 73 50 25 190 95,0 130 160 85 13,5 58 76
BSTK40-DBT-A 50 50 40 138 73 50 25 190 95,0 130 160 85 13,5 58 76
BSTK40-DBT-R 50 50 40 138 73 50 25 190 95,0 130 160 85 13,5 58 76
BSTK50-DTBT 63 / 80 10 / 20 50 165 93 50 31 205 102,5 145 175 98 20,0 58 92
BSTK50-DBTT-A 63 / 80 10 / 20 50 165 93 50 31 205 102,5 145 175 98 20,0 58 92
BSTK50-DBTT-R 63 / 80 10 / 20 50 165 93 50 31 205 102,5 145 175 98 20,0 58 92
Typ / Provedení Rozměry (mm) α (°)
B4 B5 B7 B8 H4 S1
 S3 M1
 D1
 B5
 M2 D B6
BSTK17-DB 23,0 48,0 2,0 8,0 10 10,2 9,7 M12 55 2,0 M6 70 12 45
BSTK20-DB 24,5 48,0 2,0 8,0 10 10,2 9,7 M12 65 2,0 M6 75 12 45
BSTK25-DB 24,5 51,0 2,0 9,0 10 10,2 9,7 M12 65 2,0 M8 75 20 45
BSTK30-DB 26,5 54,0 2,5 12,0 12 11,0 9,7 M14 80 2,5 M10 95 20 45
BSTK30-DTBT 41,5 84,0 2,5 12,0 12 13,0 9,7 M16 80 2,5 M10 95 20 45
BSTK35-DB 35,0 72,5 2,5 30,0 12 13,0 9,7 M16 90 2,5 M10 110 17 45
BSTK35-DBT-A 35,0 72,5 2,5 15,0 12 13,0 9,7 M16 90 2,5 M10 110 17 45
BSTK35-DBT-R 35,0 72,5 2,5 15,0 12 13,0 9,7 M16 90 2,5 M10 110 17 45
BSTK40-DB 42,5 90,0 3,0 36,0 16 13,0 9,7 M16 110 3,0 M10 130 17 45
BSTK40-DBT-A 42,5 90,0 3,0 16,0 16 13,0 9,7 M16 110 3,0 M10 130 17 45
BSTK40-DBT-R 42,5 90,0 3,0 16,0 16 13,0 9,7 M16 110 3,0 M10 130 17 45
BSTK50-DTBT 49,0 106,0 3,0 12,0 16 17,5 11,7 M20 140 3,0 M12 160 20 45
BSTK50-DBTT-A 49,0 106,0 3,0 12,0 16 17,5 11,7 M20 140 3,0 M12 160 20 45
BSTK50-DBTT-R 49,0 106,0 3,0 12,0 16 17,5 11,7 M20 140 3,0 M12 160 20 45

Uspořádání ložisek / konfigurace:

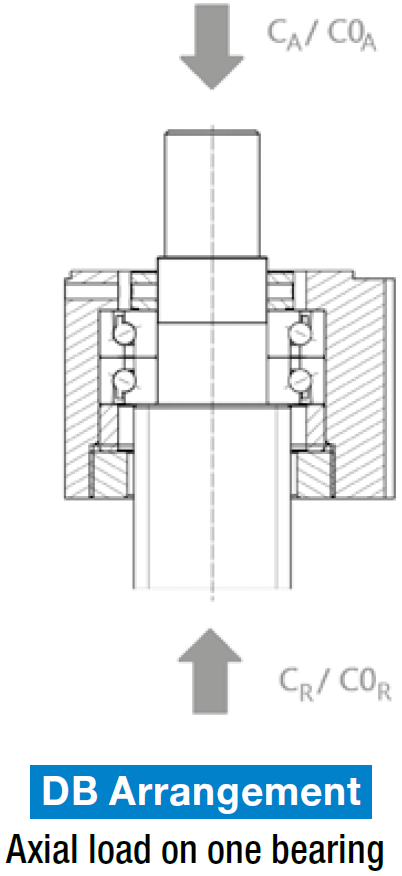

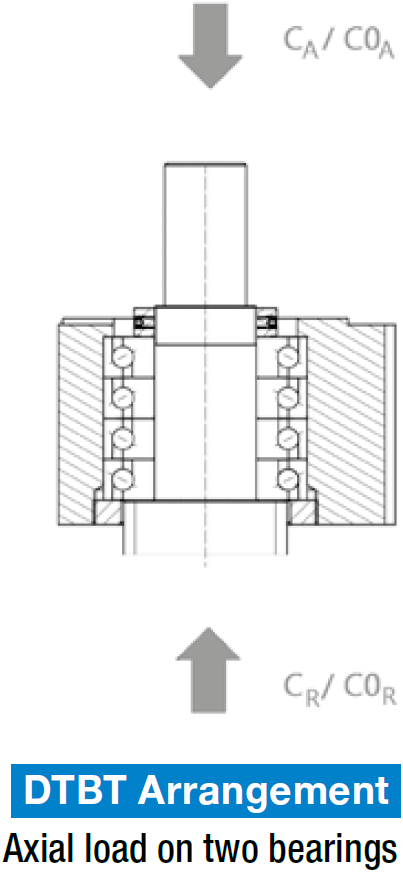

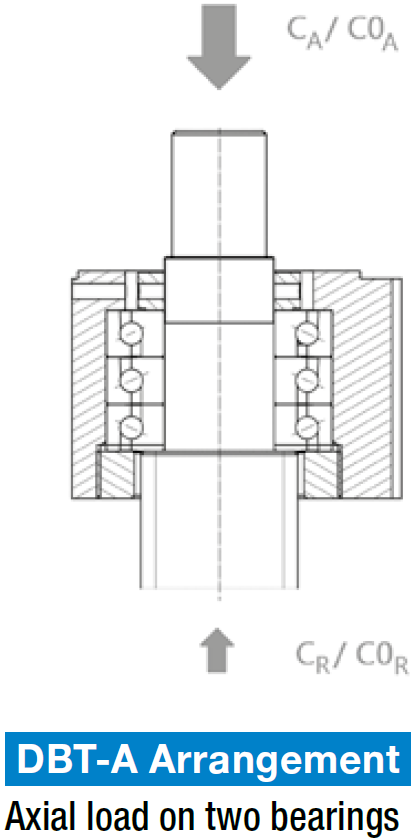

BSTK DBBSTK DTBTBSTK DBT A

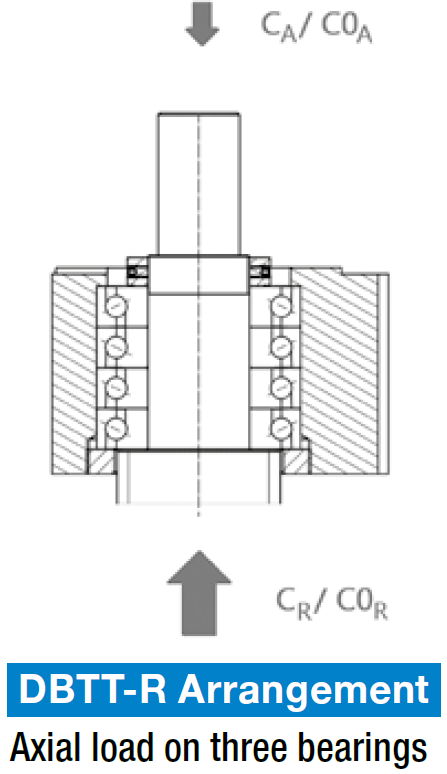

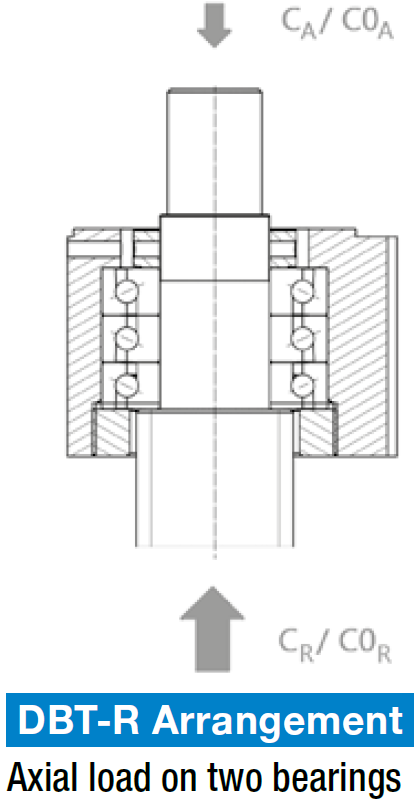

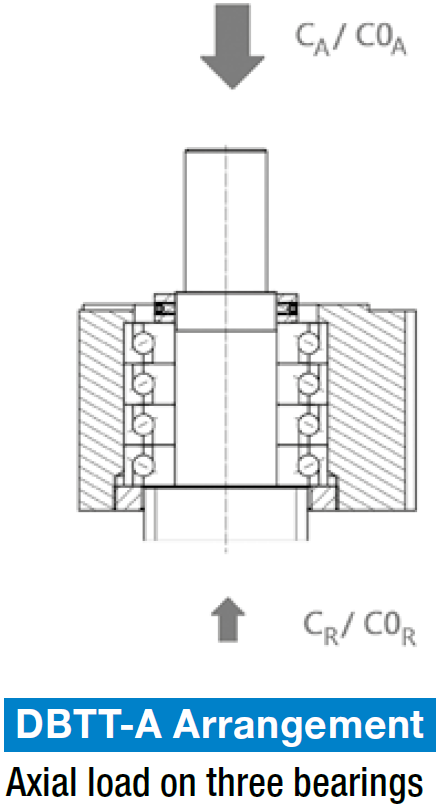

BSTK DBT RBSTK DBTT ABSTK DBTT R

Charakteristika únosnosti:

Typ / Provedení Základní dynamická únosnost Základní statická únosnost Statická axiální únosnost
Ve směru tahu CA Ve směru tlaku CR Ve směru tahu C0A Ve směru tlaku C0R Ve směru tahu Ve směru tlaku
BSTK17-DB 24,3 24,3 37,5 37,5 25,7 25,7
BSTK20-DB 24,3 24,3 37,5 37,5 25,7 25,7
BSTK25-DB 29,2 29,2 59,0 59,0 40,0 40,0
BSTK30-DB 29,2 29,2 59,0 59,0 40,0 40,0
BSTK30-DTBT 47,5 47,5 118,0 118,0 80,5 80,5
BSTK35-DB 31,0 31,0 118,0 118,0 47,5 47,5
BSTK35-DBT-A 50,5 31,0 140,0 118,0 95,0 47,5
BSTK35-DBT-R 31,0 50,5 118,0 140,0 47,5 95,0
BSTK40-DB 58,5 58,5 130,0 130,0 88,5 88,5
BSTK40-DBT-A 95,0 58,5 261,0 130,0 177,0 88,5
BSTK40-DBT-R 58,5 95,0 130,0 261,0 88,5 177,0
BSTK50-DTBT 101,0 101,0 305,0 305,0 208,0 208,0
BSTK50-DBTT-A 134,0 62,0 459,0 153,0 315,0 104,0
BSTK50-DBTT-R 62,0 134,0 153,0 459,0 104,0 315,0

Objednací kód ložiskové jednotky:

BSTK 20 DBT A
1. 2. 3. 4.
Ložisková jednotka
 Vnitřní průměr Uspořádání ložisek / konfigurace Směr uspořádání



1 - Ložisková jednotka pro pevné uložení kuličkového šroubu ... BSTK

2 - Vnitřní průměr

3 - Uspořádání ložisek / konfigurace (viz horní obrázek)

4 - Směr uspořádání (pouze pro konfiguraci DBT a DBTT)

     - A (pro tahové namáhání)

     - R (pro tlakové namáhání)

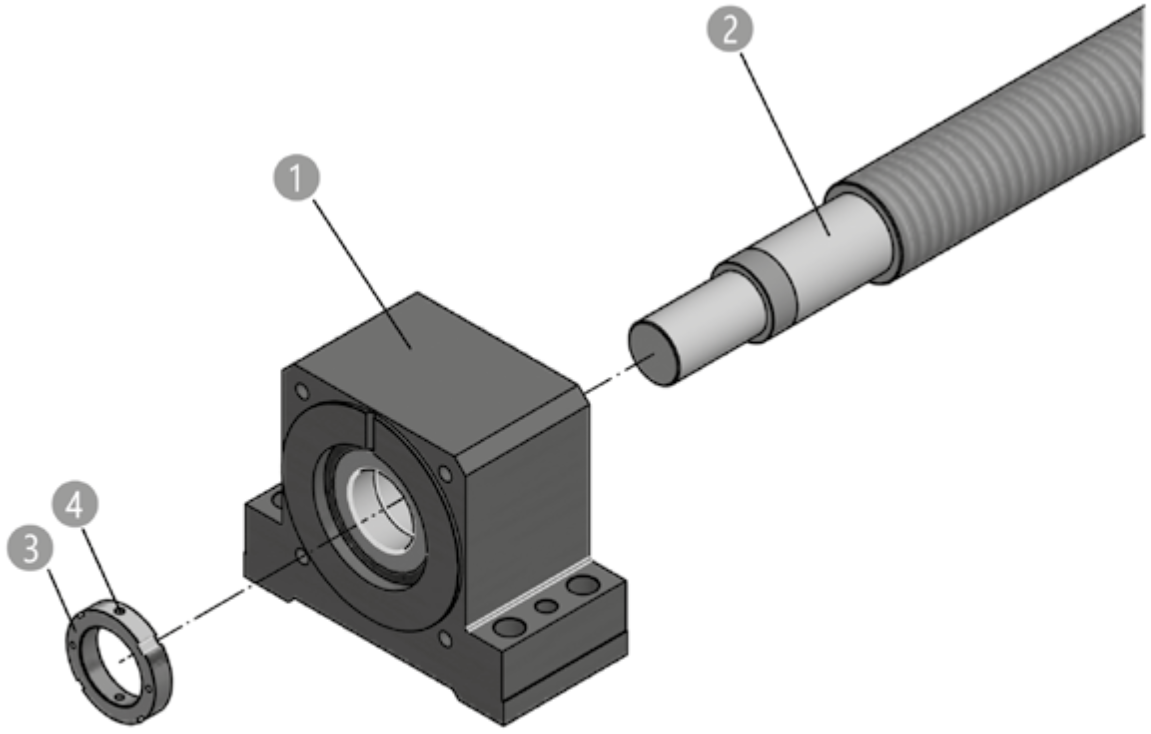

BSTK spodnisnr logo
