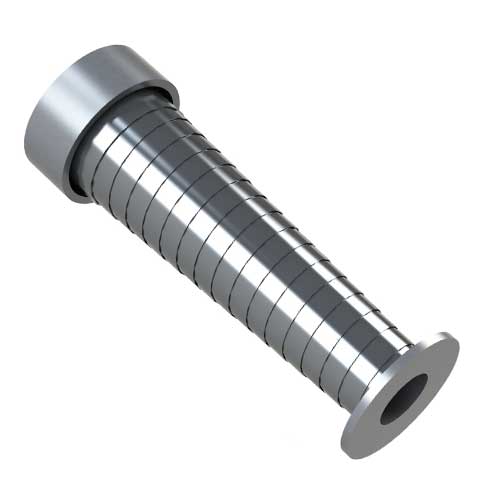

Spirálové kryty

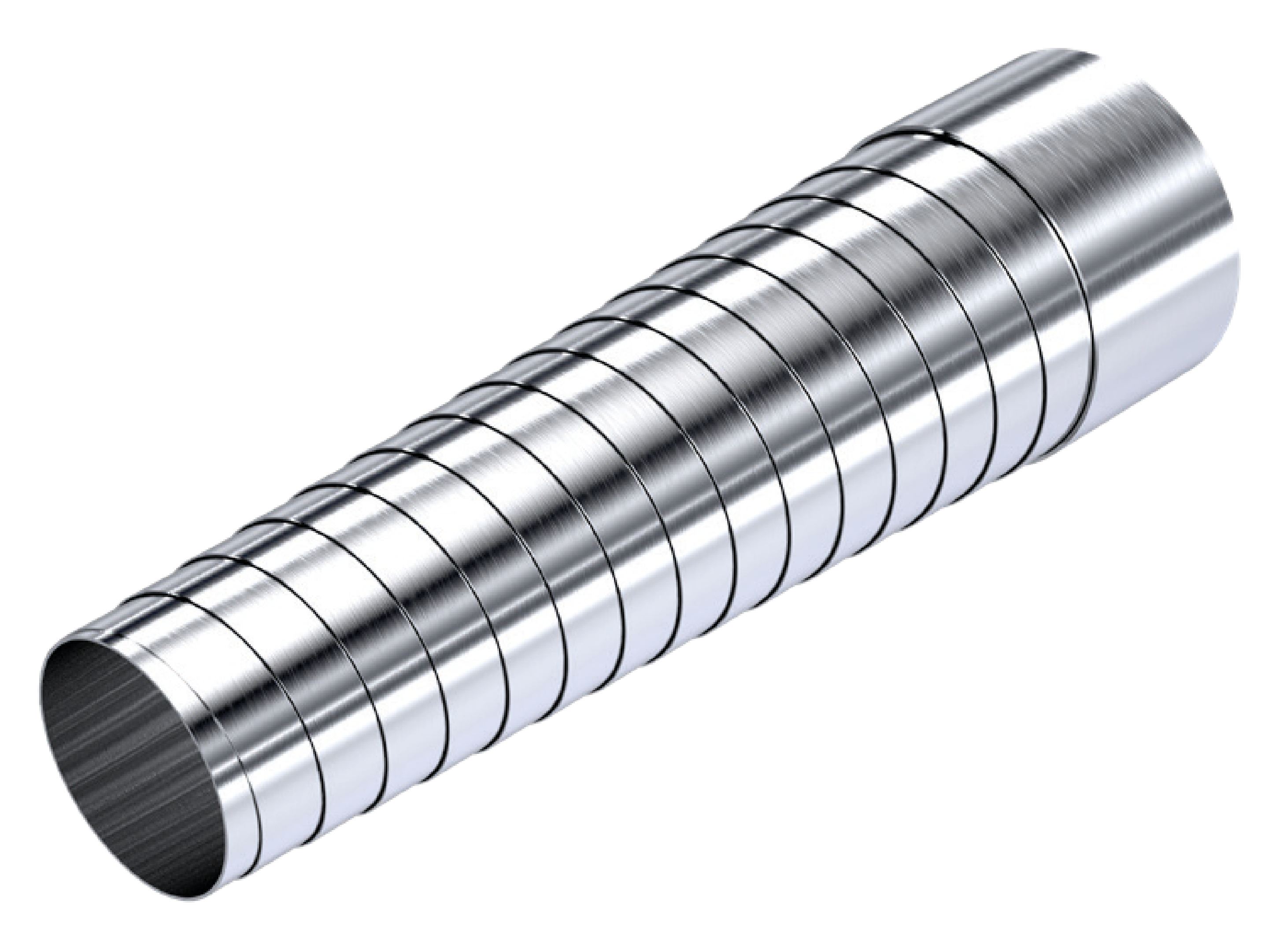

Spirálové pružiny se používají jako spolehlivé ochranné kryty šroubů proti vnějším vlivům. Použitým materiálem je kalená pružinová ocel.
Pokud jsou spirálové pružiny vystaveny chladicím mazivům s vysokým obsahem vody, doporučuje se používat nerezové spirálové pružiny.

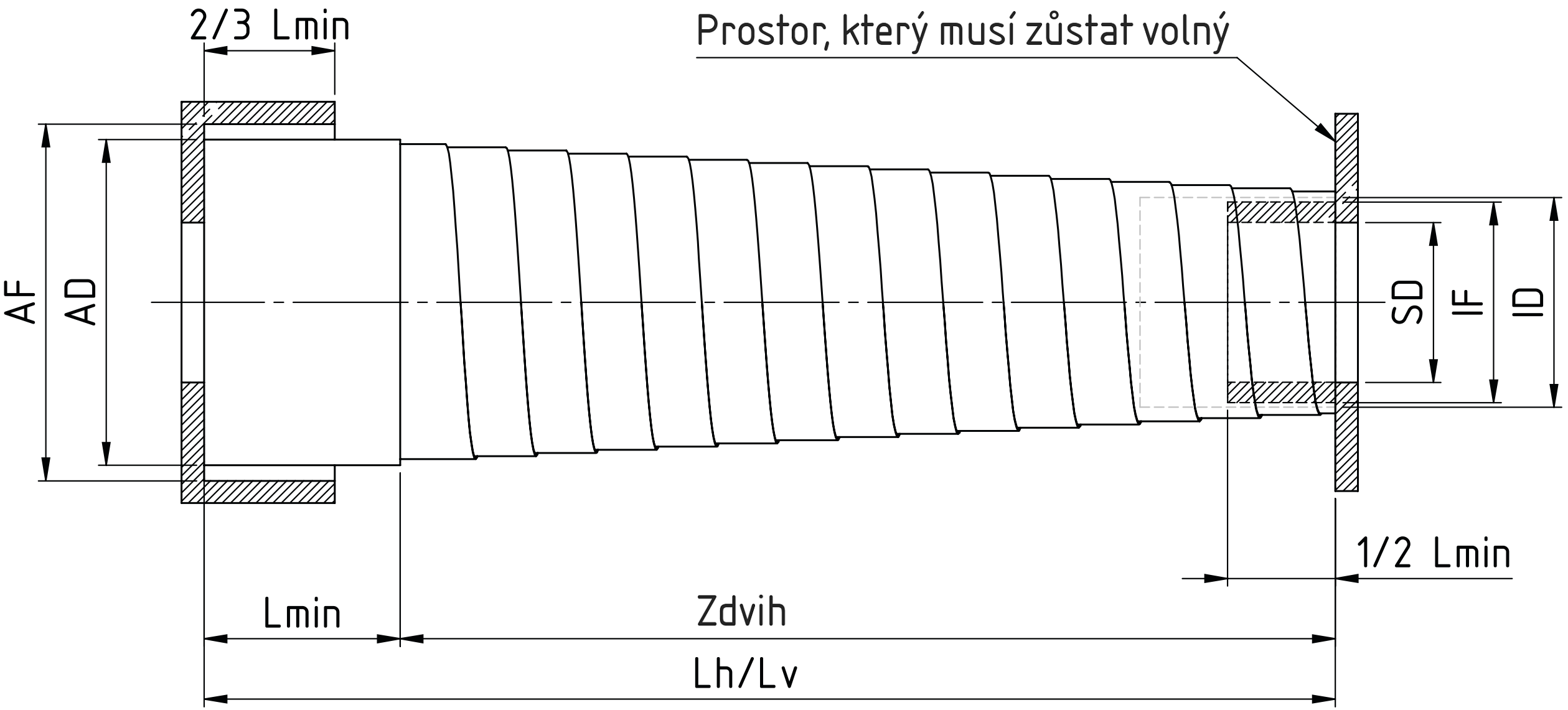

SD
ID
AD
Lh
=
=
=
=
maximální vnější průměr / průměr šroubu
vnitřní průměr spirálové pružiny ± 1 mm
průměr spirálové pružiny
maximální délka prodloužení v případě horizontální instalace
Lv
BB
AF
IF
=
=
=
=
maximální délka prodloužení v případě svislé instalace
šířka pásu, odpovídá Lmin
vnitřní průměr středící příruby AD + 4 mm
vnější průměr středící příruby ID - 2 mm
Instalační poloha
Spirálové pružiny lze použít ve dvou různých montážních polohách - horizontální a vertikální.
Tato instalační/provozní poloha je zohledněna při výrobě jednotlivých pružin, jiná instalace není možná. Při objednávce je proto nezbytné specifikovat zamýšlenou polohu.

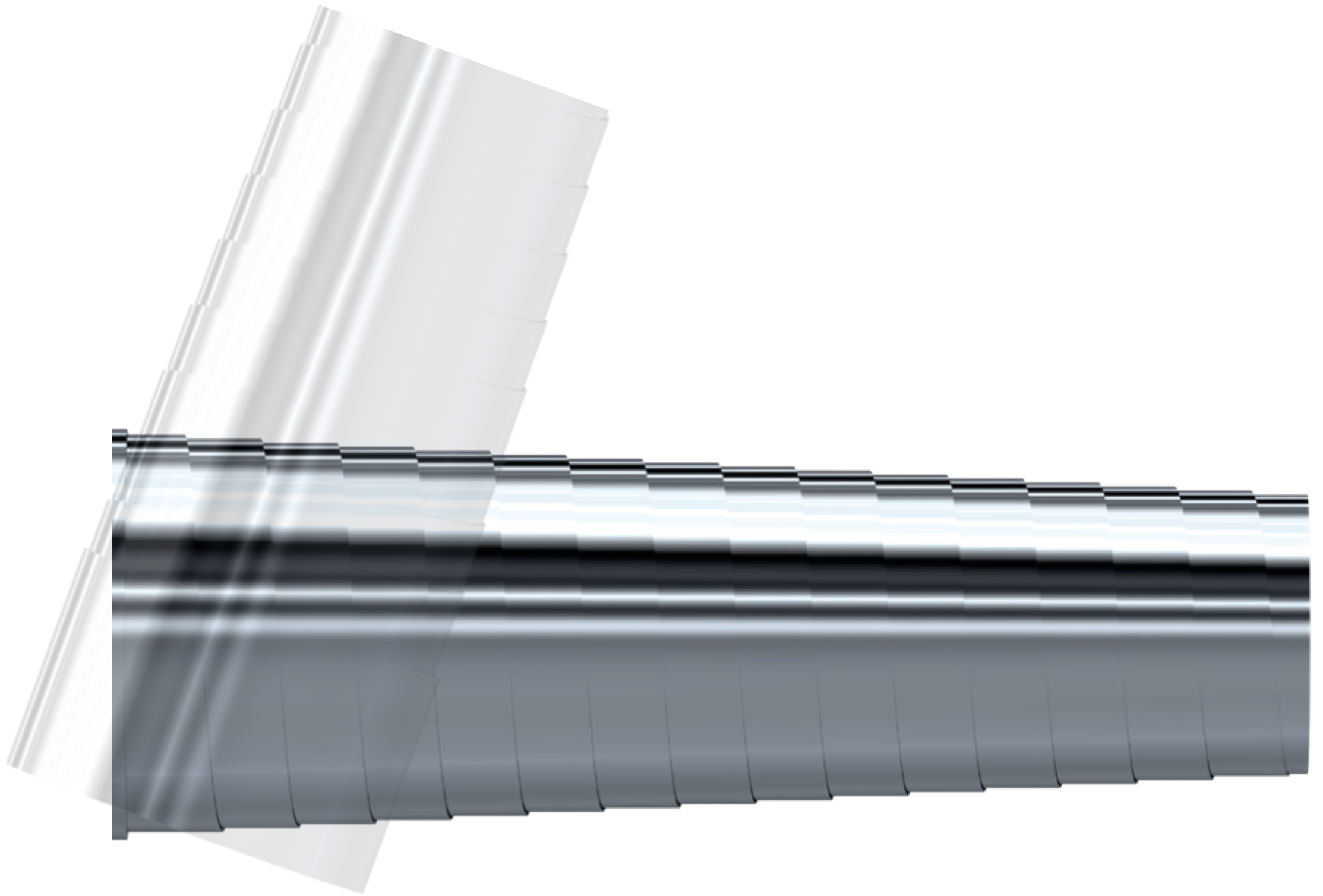

Horizontální instalace Lh
Vodorovně instalované pružiny jsou nastaveny tak, aby probíhaly obzvláště rovnoměrně, takže dochází k většímu překrytí závitů, zmírňuje se takzvané "prověšení", zejména při velkých délkách vysunutí, a výrazně se zlepšuje příčná stabilita. Při vodorovné instalaci pružiny se doporučuje umístit největší průměr ve směru pádu třísky.

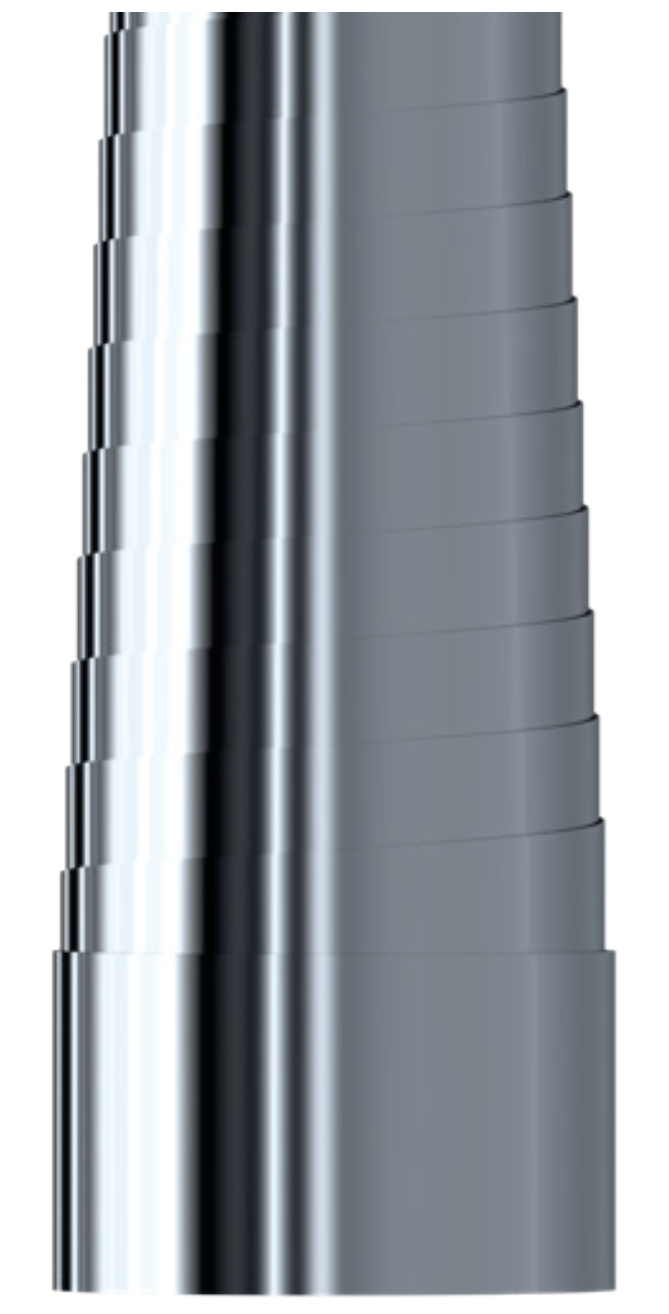

Vertikální instalace Lv
U vertikálně instalovaných spirálových pružin je možné použít větší délky roztažení než u horizontálních typů. Rozhodujícím konstrukčním faktorem pro tento typ je velikost počáteční síly, protože pružina pracuje mimo jiné proti gravitaci. Vertikální typy proto mají vysokou počáteční sílu, která zajišťuje rychlé roztažení spirálové pružiny při vysunutí. Pro montáž a instalaci existují některá doporučení, která je třeba vzít v úvahu pro bezproblémový provoz - při vertikální instalaci musí být strana s větším průměrem instalována na horním konci.
Rozměry:
Pozn.: KGT = kuličkový šroub | TGT = trapézový šroub
KGT-Ø 12-16 | TGT-Ø 12-18 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
025-0100-020 | 021 | 036 | 0060 |
025-0150-020 |
021 |
038 | 0110 |
025-0200-020 | 021 | 040 | 0160 |
025-0250-020 | 021 | 044 | 0210 |
025-0300-020 | 021 | 046 | 0260 |
025-0300-030 | 021 | 042 | 0240 |
025-0350-030 | 021 | 045 | 0240 |
025-0400-030 | 021 | 048 | 0340 |
025-0450-030 | 021 | 049 | 0390 |
025-0450-040 | 021 | 048 | 0370 |
025-0500-040 | 021 | 049 | 0420 |
025-0450-050 |
021 | 041 | 0400 |
025-0550-050 | 021 | 043 | 0490 |
025-0600-050 | 021 | 044 | 0540 |
025-0650-050 | 021 | 045 | 0590 |
025-0750-050 | 021 | 047 | 0690 |
025-0900-050 | 021 | 057 | 0840 |
KGT-Ø 20-25 | TGT-Ø 20-28 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
030-0150-030 | 026 | 039 | 0090 |
030-0200-030 | 026 |
042 | 0140 |
030-0250-030 | 026 | 044 | 0190 |
030-0300-030 | 026 | 046 | 0240 |
030-0350-030 | 026 | 049 | 0290 |
030-0400-030 | 026 | 050 | 0340 |
030-0450-030 | 026 | 053 | 0390 |
030-0450-040 | 026 | 053 | 0370 |
030-0500-040 | 026 | 055 | 0440 |
030-0550-040 | 026 | 058 | 0490 |
030-0600-040 | 026 | 058 | 0540 |
030-0650-040 |
026 | 060 | 0590 |
030-0700-040 | 026 | 064 | 0640 |
030-0150-050 | 026 | 040 | 0090 |
030-0250-050 | 026 | 042 | 0190 |
030-0350-050 | 026 | 045 | 0290 |
030-0450-050 | 026 | 046 | 0390 |
030-0550-050 | 026 | 048 | 0490 |
030-0650-050 | 026 | 055 | 0590 |
030-0750-050 | 026 | 058 | 0690 |
030-0650-060 | 026 | 058 | 0590 |
030-0750-060 | 026 | 055 | 0690 |
030-0900-060 | 026 | 058 | 0840 |
030-1000-060 | 026 | 060 | 0940 |
KGT-Ø 32 | TGT-Ø 30-36 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
040-0150-030 | 036 | 051 | 0090 |
040-0250-030 | 036 |
056 | 0190 |
040-0350-030 | 036 | 060 | 0290 |
040-0450-030 | 036 | 064 | 0390 |
040-0350-040 | 036 | 061 | 0290 |
040-0400-040 | 036 | 063 | 0340 |
040-0450-040 | 036 | 064 | 0390 |
040-0500-040 | 036 | 065 | 0440 |
040-0550-040 | 036 | 068 | 0490 |
040-0350-050 | 036 | 056 | 0250 |
040-0450-050 | 036 | 059 | 0350 |
040-0550-050 |
036 | 061 | 0450 |
040-0650-050 | 036 | 065 | 0550 |
040-0750-050 | 036 | 069 | 0650 |
040-0850-050 | 036 | 071 | 0750 |
040-0350-060 | 036 | 055 | 0230 |
040-0450-060 | 036 | 058 | 0450 |
040-0550-060 | 036 | 059 | 0430 |
040-0650-060 | 036 | 062 | 0530 |
KGT-Ø 32 | TGT-Ø 30-36 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
040-0750-060 | 036 | 066 | 0630 |
040-0900-060 | 036 |
070 | 0780 |
040-0650-075 | 036 | 063 | 0500 |
040-0750-075 | 036 | 066 | 0600 |
040-0900-075 | 036 | 071 | 0750 |
040-1100-075 | 036 | 078 | 0950 |
040-1300-075 | 036 | 084 | 1150 |
040-1000-100 | 036 | 068 | 0800 |
040-1200-100 | 036 | 071 | 1000 |
040-1300-100 | 036 | 075 | 1100 |
040-1400-100 |
036 | 076 | 1200 |
040-1500-100 | 036 | 078 | 1300 |
040-1600-100 | 036 | 081 | 1400 |
040-1800-100 | 036 | 082 | 1600 |
040-1800-120 | 036 | 082 | 1560 |
040-2000-120 | 036 | 086 | 1760 |
KGT-3210/4005 | TGT-Ø 40 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
050-0150-030 | 046 | 063 | 0090 |
050-0250-030 | 046 |
068 | 0190 |
050-0350-030 | 046 | 073 | 0290 |
050-0250-050 | 046 | 062 | 0150 |
050-0350-050 | 046 | 066 | 0250 |
050-0450-050 | 046 | 070 | 0350 |
050-0550-050 | 046 | 073 | 0450 |
050-0650-050 | 046 | 076 | 0550 |
050-0350-060 | 046 | 066 | 0230 |
050-0450-060 | 046 | 065 | 0330 |
050-0550-060 | 046 | 068 | 0430 |
050-0600-060 |
046 | 072 | 0480 |
050-0650-060 | 046 | 073 | 0530 |
050-0750-060 | 046 | 080 | 0630 |
050-0900-060 | 046 | 081 | 0780 |
050-0750-075 | 046 | 078 | 0600 |
050-0900-075 | 046 | 084 | 0750 |
050-1100-075 | 046 | 090 | 0950 |
050-1200-075 | 046 | 094 | 1050 |
050-1100-100 | 046 | 077 | 0900 |
050-1300-100 | 046 | 080 | 1100 |
050-1500-100 | 046 | 088 | 1300 |
050-1600-100 | 046 | 089 | 1400 |
050-1700-120 | 046 | 091 | 1460 |
050-1900-120 | 046 | 096 | 1660 |
050-2100-120 | 046 | 100 | 1860 |
050-2500-150 | 046 | 116 | 2200 |
050-2800-150 | 046 | 118 | 2500 |
050-3000-150 | 046 | 123 | 2500 |
050-3000-180 | 046 | 123 | 2640 |
050-3250-200 | 046 | 128 | 2850 |
KGT 4010/4020/4040 | TGT-Ø 50-55 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
055-0150-030 | 051 | 067 | 0090 |
055-0250-030 | 051 |
073 | 0190 |
055-0300-040 | 051 | 071 | 0220 |
055-0450-040 | 051 | 076 | 0370 |
055-0250-050 | 051 | 066 | 0150 |
055-0350-050 | 051 | 071 | 0250 |
055-0450-050 | 051 | 074 | 0350 |
055-0550-050 | 051 | 078 | 0450 |
055-0650-050 | 051 | 080 | 0450 |
055-0550-060 | 051 | 075 | 0430 |
055-0650-060 | 051 | 079 | 0530 |
055-0750-060 |
051 | 083 | 0630 |
055-0800-060 | 051 | 086 | 0680 |
055-0900-060 | 051 | 089 | 0780 |
055-0600-075 | 051 | 080 | 0450 |
055-0750-075 | 051 | 083 | 0600 |
055-0900-075 | 051 | 089 | 0750 |
055-1100-075 | 051 | 094 | 0950 |
055-1100-100 | 051 | 085 | 0900 |
055-1300-100 | 051 | 089 | 1100 |
055-1500-100 | 051 | 094 | 1300 |
055-1800-100 | 051 | 102 | 1600 |
055-1300-120 | 051 | 092 | 1060 |
055-1500-120 | 051 | 094 | 1260 |
055-1700-120 | 051 | 096 | 1460 |
055-1900-120 | 051 | 100 | 1660 |
055-2100-120 | 051 | 105 | 1860 |
055-2300-120 | 051 | 110 | 2060 |
055-2500-120 | 051 | 116 | 2200 |
055-2800-120 | 051 | 123 | 2500 |
055-2500-150 | 051 | 118 | 2200 |
055-2800-150 | 051 | 121 | 2500 |
055-3500-150 | 051 | 130 | 2500 |
055-2800-180 | 051 | 114 | 2500 |
055-3000-180 | 051 | 126 | 2640 |
055-3250-180 | 051 | 130 | 2500 |
KGT 5010 | TGT-Ø 50-55 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
065-0100-030 | 061 | 076 | 0090 |
065-0150-030 | 061 |
078 | 0090 |
065-0250-030 | 061 | 085 | 0190 |
065-0250-050 | 061 | 076 | 0150 |
065-0350-050 | 061 | 084 | 0250 |
065-0450-050 | 061 | 088 | 0350 |
065-0550-050 | 061 | 092 | 0450 |
065-0500-060 | 061 | 086 | 0380 |
065-0550-060 | 061 | 088 | 0430 |
065-0650-060 | 061 | 093 | 0530 |
065-0700-060 | 061 | 094 | 0580 |
065-0750-060 |
061 | 095 | 0630 |
065-0800-060 | 061 | 098 | 0680 |
065-0900-060 | 061 | 103 | 0780 |
065-0750-075 | 061 | 093 | 0600 |
065-0800-075 | 061 | 096 | 0650 |
065-0900-075 | 061 | 099 | 0750 |
065-1100-075 | 061 | 107 | 0900 |
065-1300-075 | 061 | 111 | 1100 |
065-1000-100 | 061 | 091 | 0800 |
065-1100-100 | 061 | 095 | 0900 |
065-1300-100 | 061 | 099 | 1100 |
065-1500-100 | 061 | 108 | 1300 |
065-1800-100 | 061 | 117 | 1600 |
065-1500-120 | 061 | 100 | 1260 |
065-1700-120 | 061 | 106 | 1460 |
065-1900-120 | 061 | 109 | 1660 |
065-2100-120 | 061 | 113 | 1860 |
065-2300-120 | 061 | 118 | 2060 |
065-2500-120 | 061 | 128 | 2300 |
065-2800-120 | 061 | 134 | 2500 |
065-2400-150 | 061 | 120 | 2100 |
065-2800-150 | 061 | 132 | 2500 |
065-3000-150 | 061 | 142 | 2500 |
065-3000-180 | 061 | 136 | 2640 |
065-3250-200 | 061 | 138 | 2850 |
KGT 6310 | TGT-Ø 60-70 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
075-0150-030 | 071 | 092 | 0090 |
075-0250-030 | 071 |
098 | 0190 |
075-0250-050 | 071 | 089 | 0150 |
075-0350-050 | 071 | 094 | 0250 |
075-0450-050 | 071 | 101 | 0350 |
075-0500-050 | 071 | 105 | 0400 |
075-0550-060 | 071 | 100 | 0430 |
075-0650-060 | 071 | 103 | 0530 |
075-0750-060 | 071 | 109 | 0630 |
075-0650-075 | 071 | 099 | 0500 |
075-0750-075 | 071 | 104 | 0600 |
075-0900-075 |
071 | 111 | 0750 |
075-1000-075 | 071 | 114 | 0850 |
075-1100-075 | 071 | 118 | 0950 |
075-1100-100 | 071 | 108 | 0900 |
075-1200-100 | 071 | 112 | 1000 |
075-1300-100 | 071 | 112 | 1100 |
075-1500-100 | 071 | 120 | 1300 |
075-1700-100 | 071 | 124 | 1500 |
075-1800-100 | 071 | 128 | 1600 |
075-2000-100 | 071 | 133 | 1700 |
075-2200-100 | 071 | 136 | 1900 |
075-1500-120 | 071 | 115 | 1260 |
075-1800-120 | 071 | 122 | 1560 |
075-2000-120 | 071 | 127 | 1760 |
075-2200-120 | 071 | 132 | 1900 |
075-2400-120 | 071 | 137 | 2000 |
075-2600-120 | 071 | 142 | 2200 |
075-2000-150 | 071 | 135 | 1700 |
075-2400-150 | 071 | 140 | 2100 |
075-2600-150 | 071 | 144 | 2300 |
075-2800-150 | 071 | 145 | 2500 |
075-2800-180 | 071 | 143 | 2440 |
KGT 8010 | TGT-Ø 80 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
100-0250-060 | 096 | 121 | 0130 |
100-0350-060 | 096 |
126 | 0230 |
100-0350-075 | 096 | 119 | 0200 |
100-0450-075 | 096 | 124 | 0300 |
100-0600-075 | 096 | 129 | 0450 |
100-0800-075 | 096 | 138 | 0650 |
100-0800-100 | 096 | 126 | 0600 |
100-1000-100 | 096 | 132 | 0800 |
100-1200-100 | 096 | 137 | 1000 |
100-1500-100 | 096 | 146 | 1300 |
100-1100-120 | 096 | 129 | 0860 |
100-1300-120 |
096 | 136 | 1060 |
100-1500-150 | 096 | 147 | 1200 |
100-1800-150 | 096 | 151 | 1500 |
100-2000-150 | 096 | 157 | 1700 |
100-2500-180 | 096 | 162 | 2140 |
TGT-Ø 100 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
120-0250-060 | 116 | 141 | 0130 |
120-0350-060 | 116 | 145 | 0230 |
120-0450-060 | 116 | 150 | 0330 |
120-0350-075 | 116 | 140 | 0200 |
120-0450-075 | 116 | 145 | 0300 |
120-0600-075 | 116 | 153 | 0450 |
120-0650-100 | 116 | 142 | 0450 |
120-0750-100 | 116 | 147 | 0550 |
120-0900-100 | 116 | 150 | 0700 |
120-0900-120 |
116 | 148 | 0660 |
120-1100-120 | 116 | 153 | 0860 |
TGT-Ø 100 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
120-1300-120 | 116 | 158 | 1100 |
120-1500-120 | 116 |
162 | 1300 |
120-1300-150 | 116 | 156 | 1000 |
120-1500-150 | 116 | 163 | 1200 |
120-1800-150 | 116 | 167 | 1500 |
120-2000-150 | 116 | 177 | 1600 |
120-1600-180 | 116 | 158 | 1240 |
120-1800-180 | 116 | 161 | 1440 |
120-2000-180 | 116 | 169 | 1640 |
120-2200-200 | 116 | 165 | 1800 |
120-2400-200 |
116 | 170 | 2100 |
TGT-Ø 120 | |||
Spirálový měch SF ID-Lv-BB | SD | AD | Lh |
140-0250-075 | 136 | 158 | 0150 |
140-0350-075 | 136 |
162 | 0250 |
140-0450-075 | 136 | 165 | 0350 |
140-0350-100 | 136 | 153 | 0250 |
140-0450-100 | 136 | 162 | 0350 |
140-0600-100 | 136 | 172 | 0500 |
140-0700-120 | 136 | 170 | 0460 |
140-1000-150 | 136 | 180 | 0700 |
140-1300-150 | 136 | 187 | 1000 |
140-1900-200 | 136 | 185 | 1500 |
140-2000-200 | 136 | 193 | 1600 |
