HT12

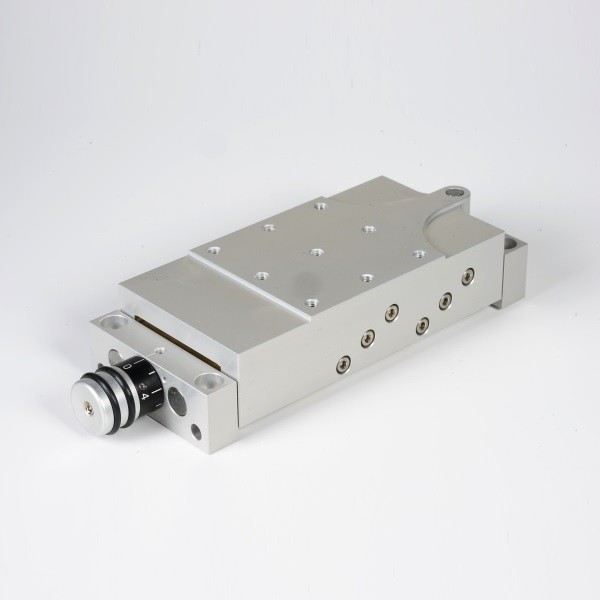

Vertikální stůl bez ukazatele HT12

Popis funkce:

• sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
• jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
• kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
• v případě požadavku lze šroub navíc zajistit aretačním šroubem

Použité materiály:

• sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
• vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
• vodící pouzdra jsou vyrobeny z mosazi

Příklad objednání: HT12

• HT= vertikální stanice

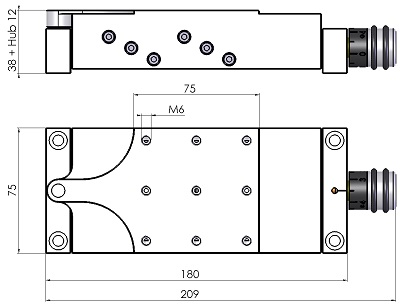

• 12 = zdvih 12mm / Ø vodících tyčí = 12mm

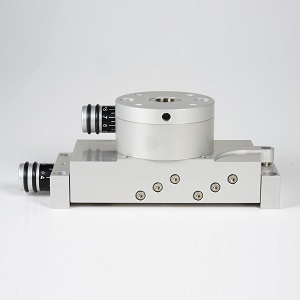

Příklad montáže víceosého systému:

• DT36012
• HT12
