HT12-PAE

Polohovací systémy MM Engineering Vertikální stůl HT12-PAE

- sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb)
- Ø vodících tyčí 12mm / zdvih 12mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- radiální vůle vedení <0,05 mm
- digitální ukazatel s přesností 0,01 mm
- bezúdržbový systém
- modulární systém
- všestranné možnosti montáže

Polohovací systémy MM Engineering

Únosnosti:
F1=150N
F2=200N
Mx=10Nm
My=10Nm
Mz=20Nm

Příklad značení: HT12-PAE
- HT (vertikální stůl)
- 12 (průměr vodících tyčí 12mm) / zdvih 12mm
- PAE (digitální ukazatel polohy s přesností 0,01mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

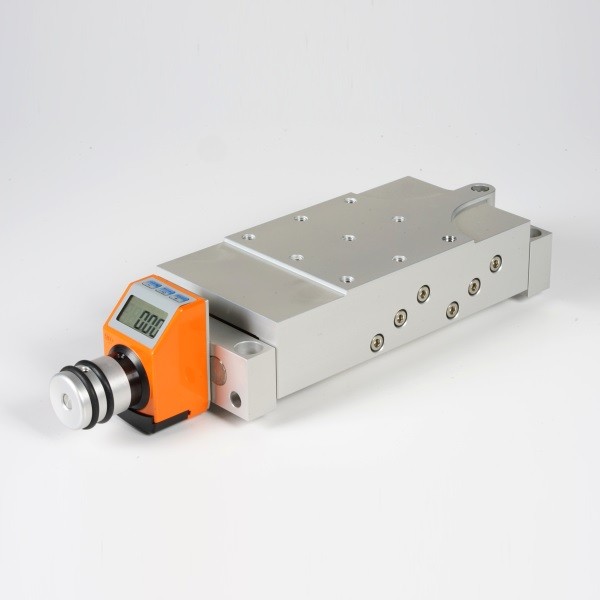

Vertikální stůl s analogovým ukazatelem HT12-PAE

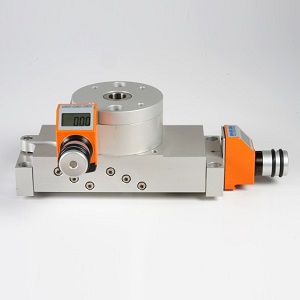

ht08 pae

Popis funkce:

sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
ukazatel polohy přímo ukazuje 0,01 mm lineárního pohybu sání
kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
v případě požadavku lze šroub navíc zajistit aretačním šroubem
pozice ukazatele polohy je dostupná ve dvou konstrukčních provedeních a čtyřech montážních pozicích

Použité materiály:

sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
vodící pouzdra jsou vyrobeny z mosazi
ukazatel polohy je vyroben z plastu

Příklad objednání: HT12-PAE

HT= vertikální stanice
12 = zdvih 12mm / Ø vodících tyčí = 12mm
PAE (digitální ukazatel polohy s přesností 0,01mm)
H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
