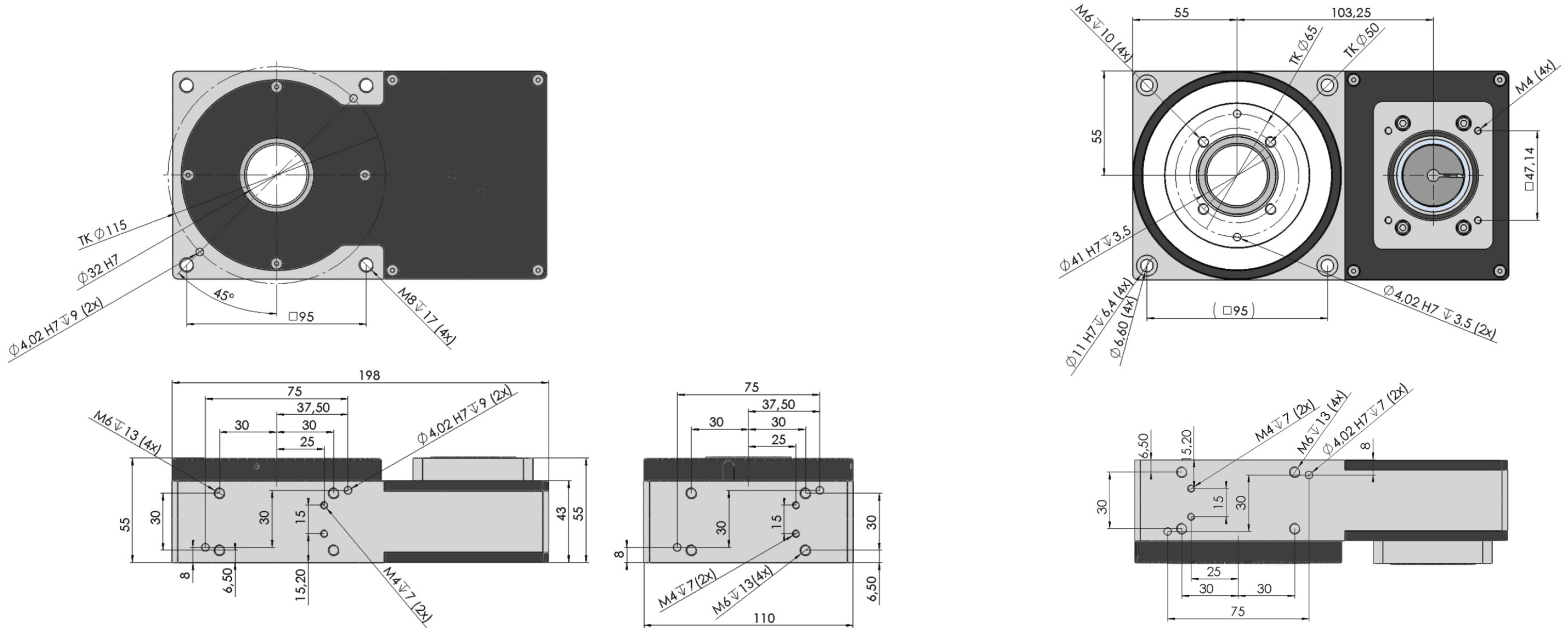

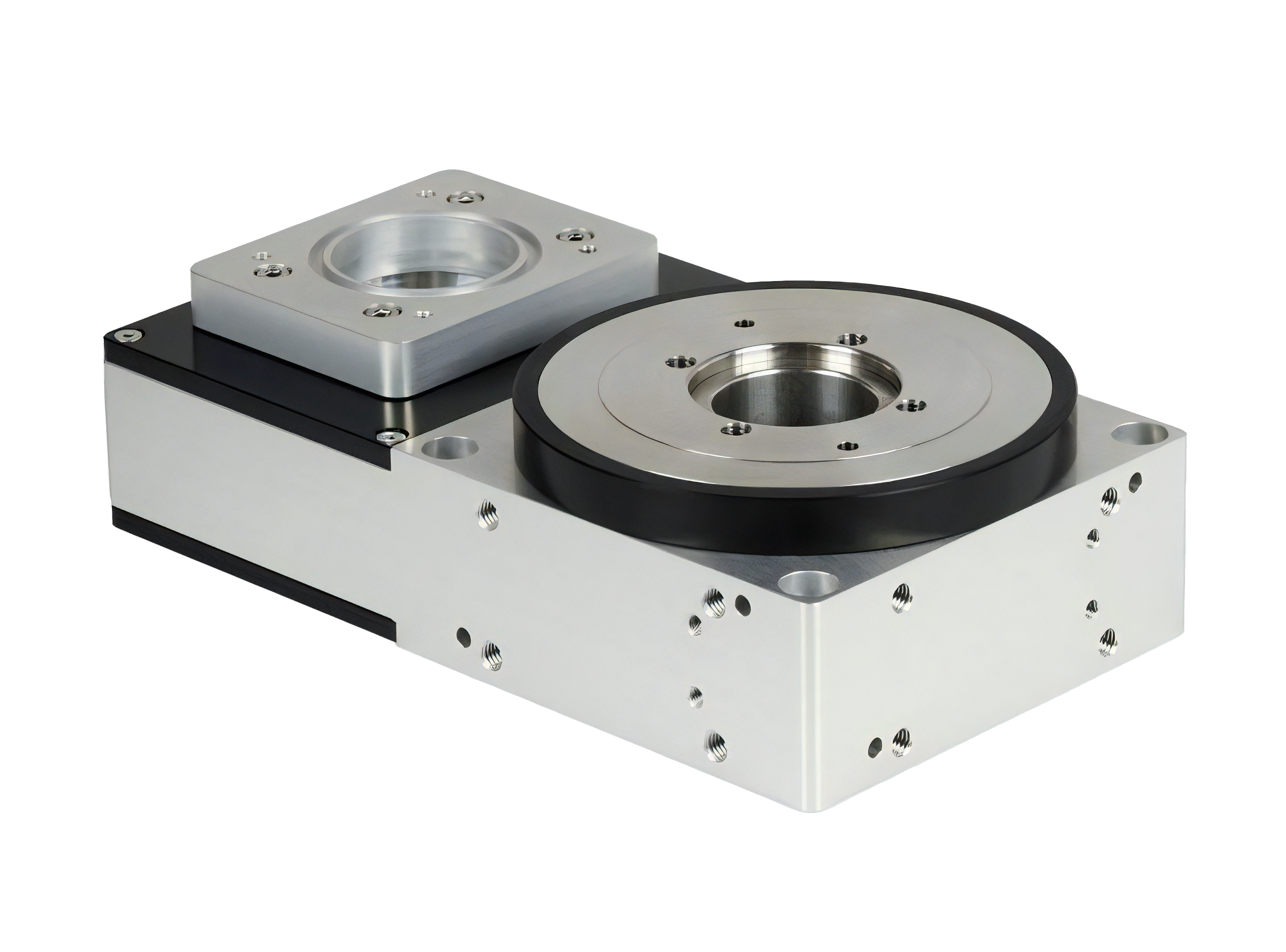

MDT360110-QN-MO-B

Technická data:

- Převodový poměr: 2:1
- Účinnost η: 0,85
- Max. výstupní točivý moment M1 10 Nm - v závislosti na motoru
- Max. naklápěcí moment M2 100 Nm - podle motoru
- Vůle: < 0,20°

Funkce:

- Otočný stůl motorizovaného otočného stolu se otáčí pomocí motoru (není součástí dodávky) a pohonu ozubeným řemenem.

- Převodový poměr je 2 : 1 a maximální vstupní otáčky jsou 600 ot/min. Standardní krokový motor (Nema23, □57 mm) lze připojit přímo přírubou.

- Motor je umístěn na stejné straně jako otočný stůl.

Výhody:

Rychlé a dynamické

Přesný motor s koaxiálním pohonem otočného stolu se dokonale hodí pro přesné a rychlé polohování součástí.

Snadná integrace

Díky úhlovému provedení a univerzálním možnostem montáže lze rotační osu snadno integrovat do konstrukce stroje.

K dispozici je užitečné příslušenství

Praktické odpovídající doplňkové komponenty, jako jsou sklíčidla nebo referenční spínače s montážním držákem, doplňují naši nabídku.

Speciální funkce:

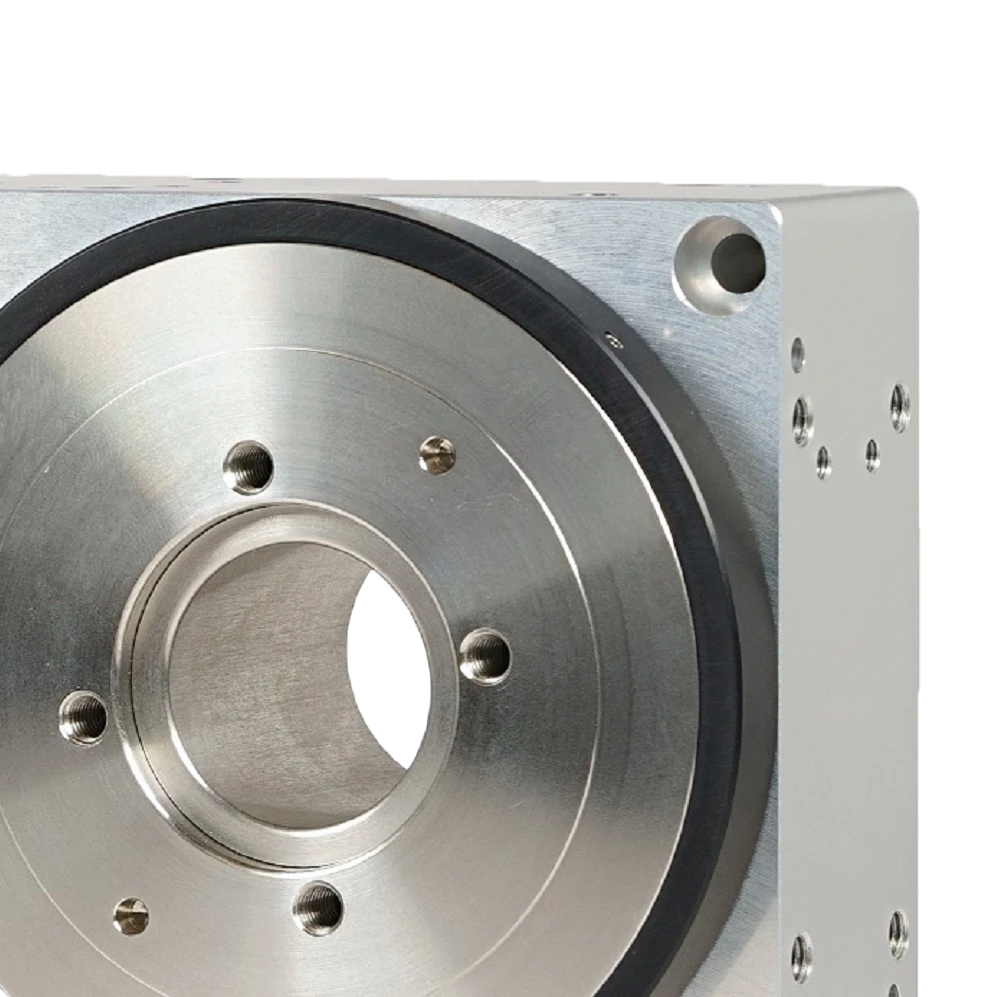

Velký průchod

Velký otvor v duté hřídeli o průměru 41 mm umožňuje průchod pneumatických a elektrických kabelů.

Je vyroben tak, aby se vešel do H7, a proto je vhodný i pro vystředění otáčené součásti.

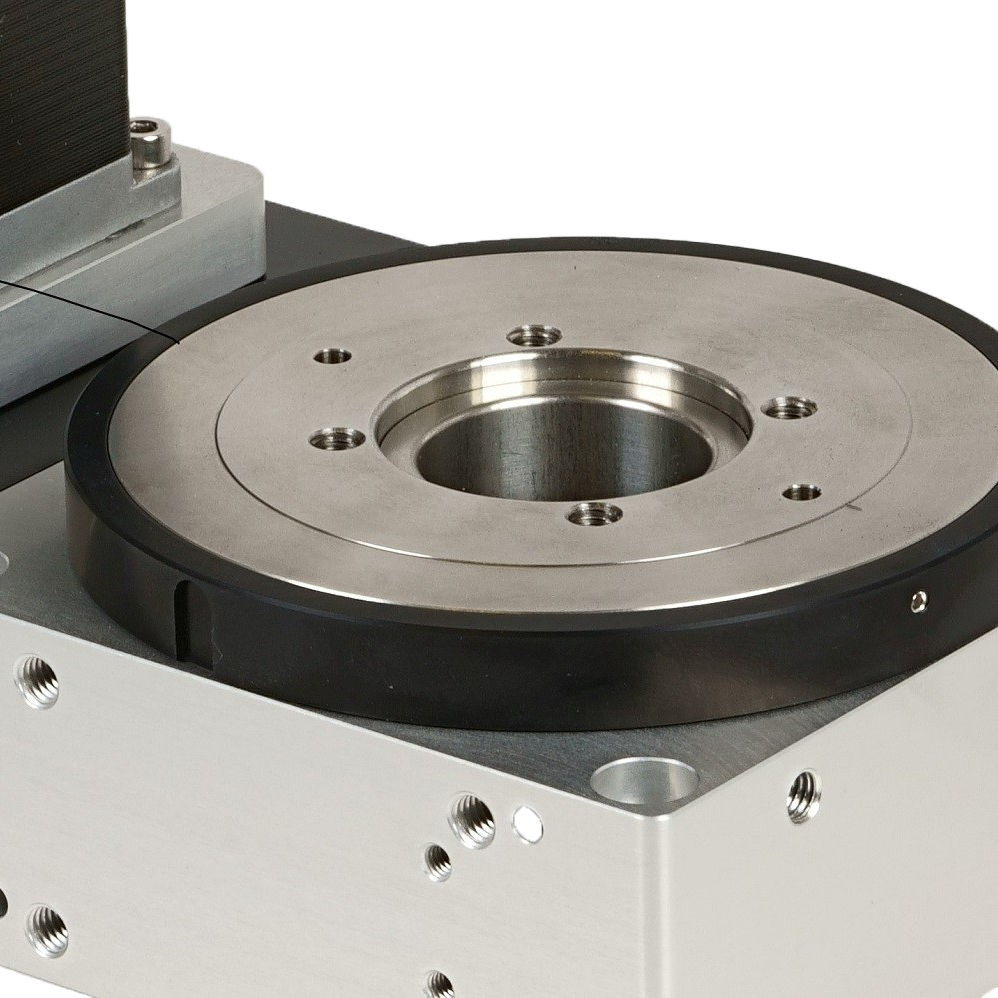

Nastavitelný polohovací kroužek

Polohovací kroužek má drážku, která při referenčním pohybu uvádí v činnost indukční bezkontaktní spínač. Otáčením kroužku lze referenční bod otáčení nastavit podle potřeby do polohy namontované součásti.
