Funkce:
- Sáně motorového polohovacího stolu se pohybují lineárně pomocí kuličkového šroubu s motorem (není součástí dodávky)
- Standardní krokový motor (Nema 17, □42 mm) může být připojen pomocí předlohy.
- Stoupání šroubu je 2 mm a maximální vstupní otáčky jsou 600 ot/min.
Výhody:
Tento motorový polohovací stůl nabízí cenově výhodné řešení pro úlohy seřizování a polohování ve strojích a přípravcích.
Vysoce přesná kluzná vedení s dlouhou životností tlumí vibrace a jsou necitlivá na otřesy a vlivy prostředí.
Kluzná pouzdra a matice pohybového šroubu jsou vhodné i pro suchý chod.
Při vysokém zatížení doporučujeme mazat speciálním plastickým mazivem (Klüber POLYLUB GLY 501).

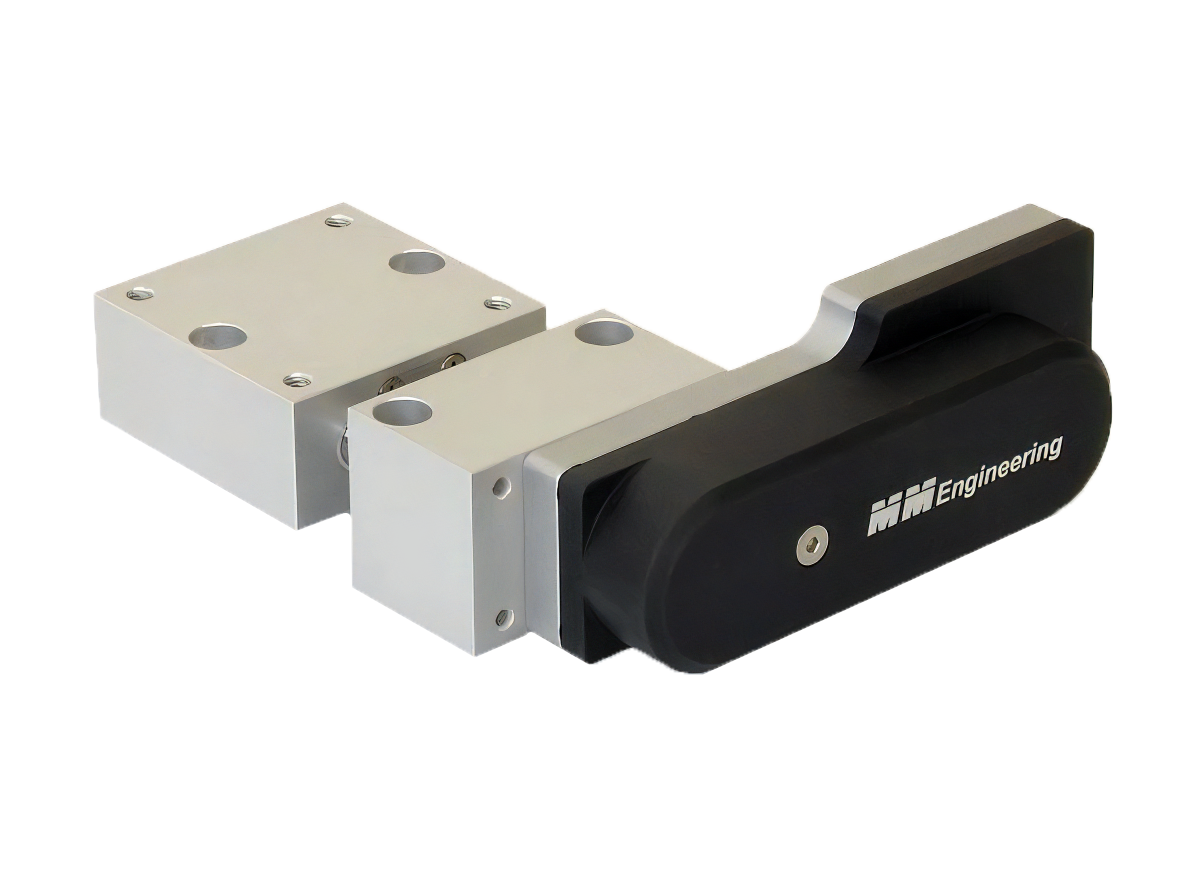

Motorový polohovací stůl MPT2408-AK-B lze snadno kombinovat s motorovými i ručně ovládanými nastavovacími jednotkami velikosti 08.
Speciální funkce:

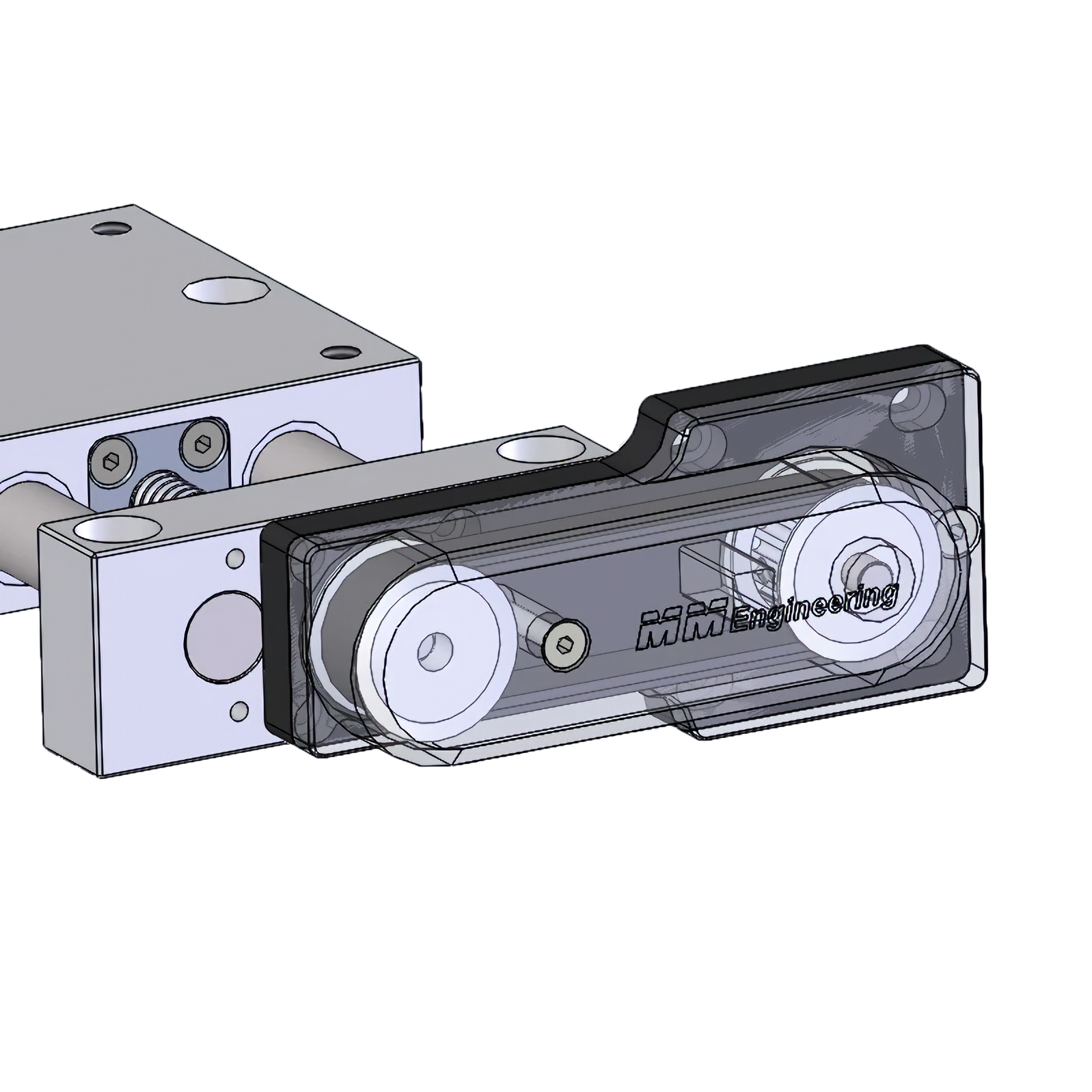

Řemenová předloha s ozubeným řemenem umožňuje přímou montáž krokového motoru velikosti NEMA 17.
Pohon ozubeným řemenem s převodovým poměrem 1:1 lze namontovat ve 4 polohách 4x90°. To umožňuje individuální konfiguraci lineární jednotky podle dostupného prostoru.Možnosti orientace výstupních kabelů:
Pozice R (standard)
Pozice U
Pozice L
Pozice O

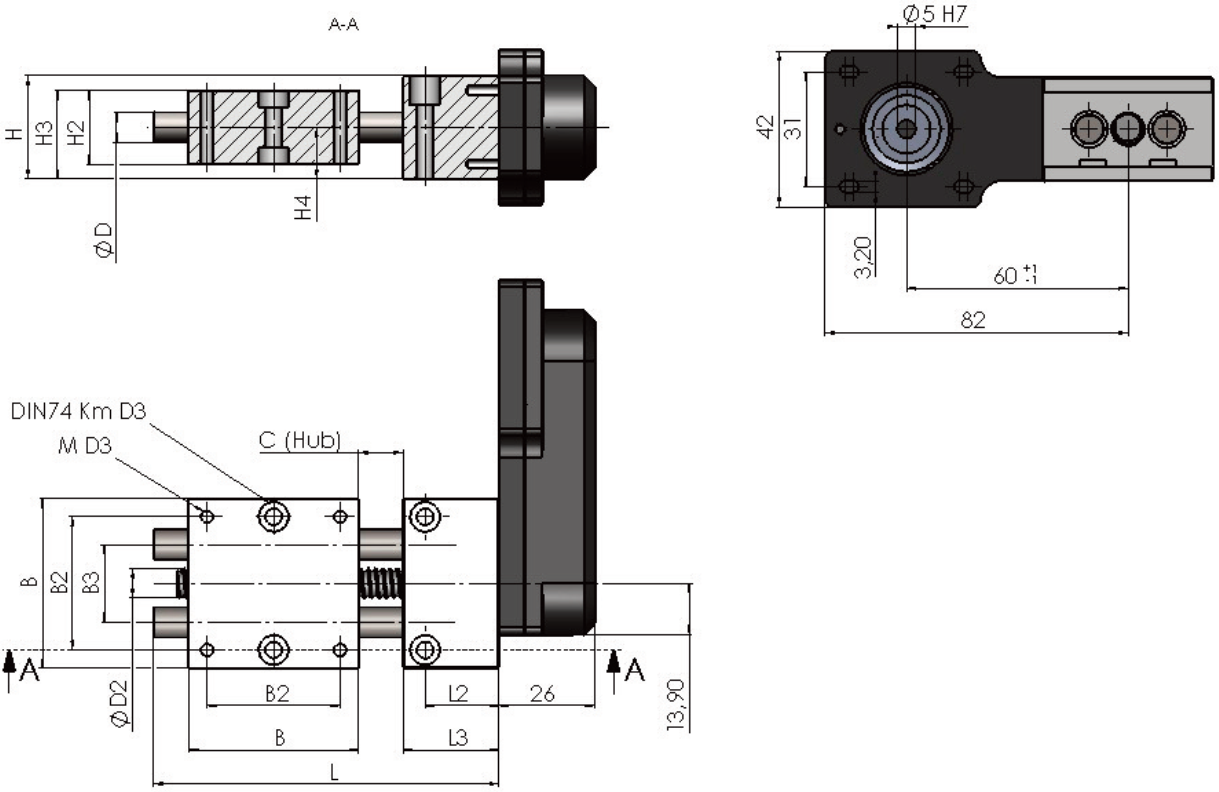

Rozměry:
| Typ |
Rozměry [mm] |
|||||||||||||
| B | B2 | B3 | C (Zdvih) |
D | D2 | D3 | H | H2 | H3 | H4 | L | L2 | L3 | |
| MPT2408-AS | 46 | 36 | 21 | 24 | 08 | 8x2 | 4 | 28 | 20 | 26 | 14 | 93,5 | 26 | 20 |
Technická data:
- Stoupání závitu: 2 mm
- Vůle: <0,04 mm
- Radiální vůle sání: <0,02 mm
- Maximální vstupní otáčky: 600 U/min
- Maximální rychlost pohonu: 20 mm/s
- Maximální doba zapnutí: 100 %
- Provozní teplota: max: 10 °C - 60 °C

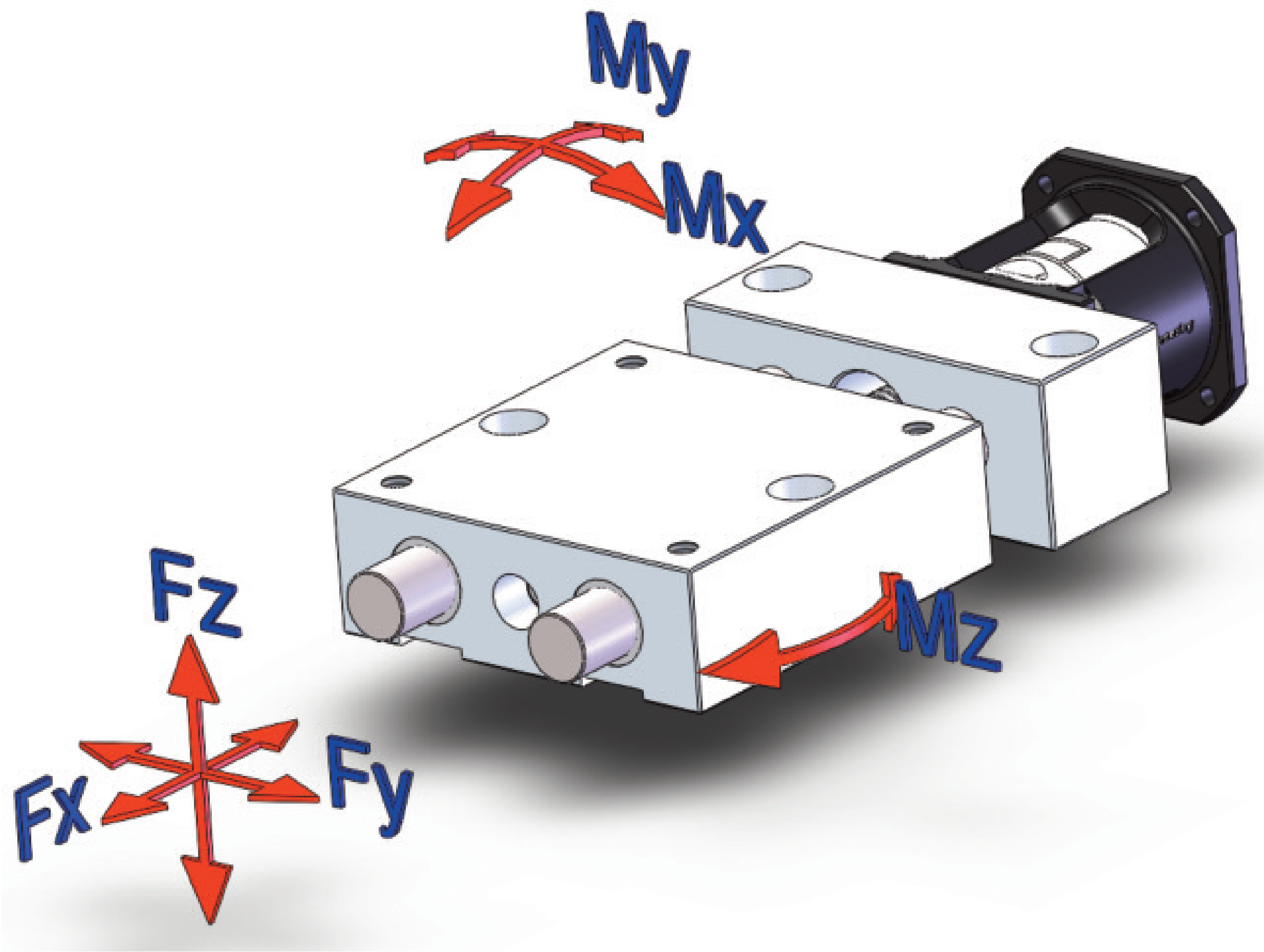

| Typ |
Zatížení | |||||
| Fx [N] | Fy [N] | Fz [N] | Mx [Nm] | My [Nm] | Mz [Nm] | |
| MPT2408-AS | 60 | 60 | 30 | 0,5 | 0,5 | 2 |
