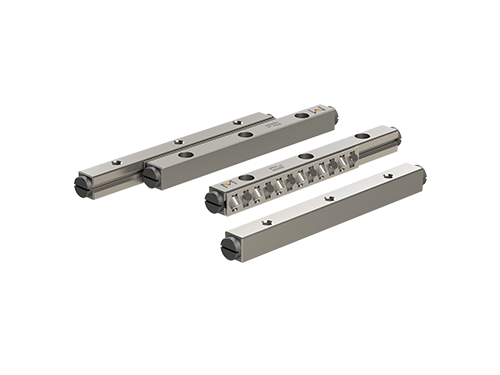

Lineární vedení - sety

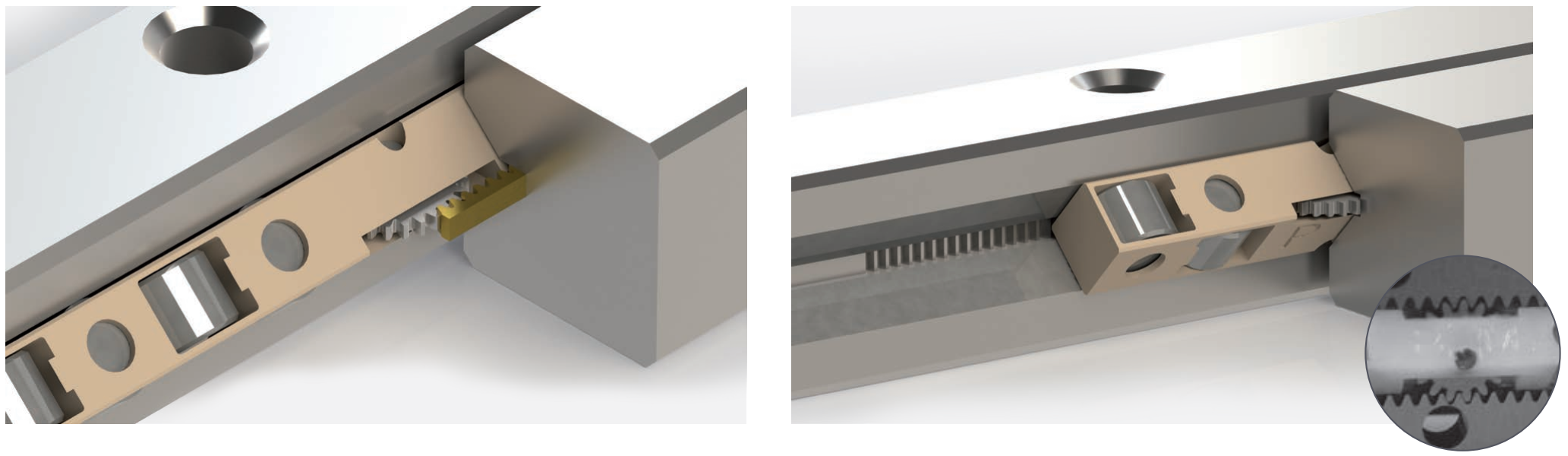

Sortiment PM B.V. zahrnuje lineární vedení se zkříženými válečky řady RSD, lineární vedení se zkříženými válečky a hlubokou drážkou řady RSDE a kompaktní řadu RNG. Dále je možnost tyto lineární vedení dodat v provedení ACC , což znamená, že kolejnice mají v sobě integrován hřeben a klec pastorek, díky čemuž je zajištěna vzájemná poloha klece vs. kolejnice. Díky ACC lze dosahovat vysokých rychlostí i zrychlení (až 150 m/s²). Zároveň lze bezpečně s touto technologií provozovat vedení ve vertikálních aplikacich. Tyto lineární vedení se dodávají s odpovídajícím příslušenstvím, jako jsou klece a koncovky.

Lineární vedení výše uvedených sérií mají omezený zdvih a vyznačují se téměř nulovým třecím odporem. Vedení je standartně vybaveno klecí s válečky, ale je možno dodat i klec, která je osazena kuličkami. Obecně je toto vedení vhodné pro aplikace se středními až vysokými požadavky na přesnost, účinnost, hladký chod nebo vysokou tuhost. Mezi další výhody patří vysoká únosnost při kompaktních zástavbových rozměrech.

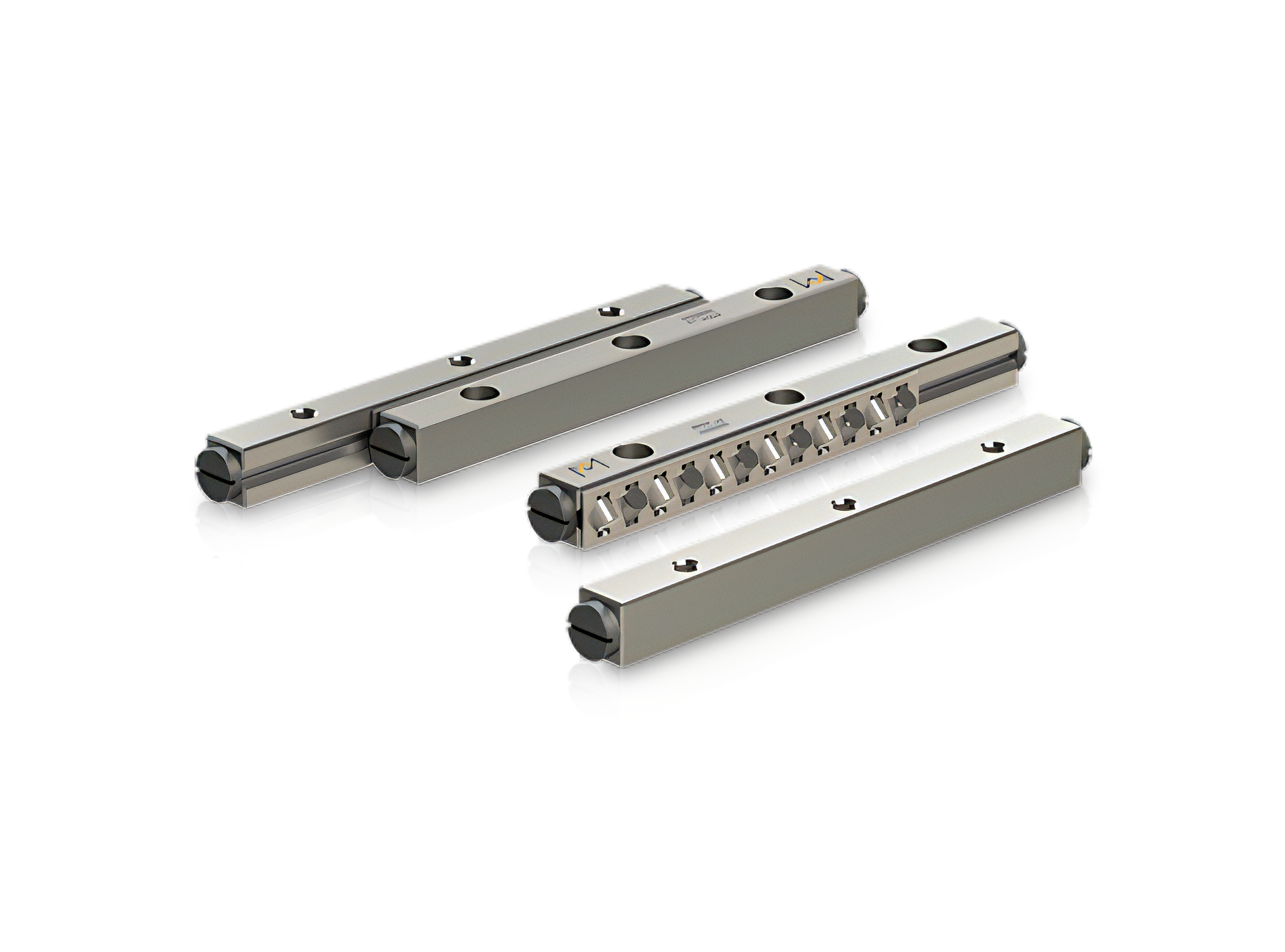

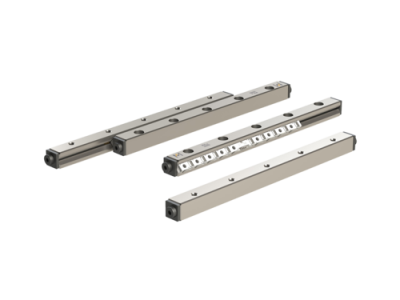

Set obsahuje:

4x kolejnice / 2x klec / 8x koncovka

COM_VIRTUEMART_PRODUCT_QUCKVIEW

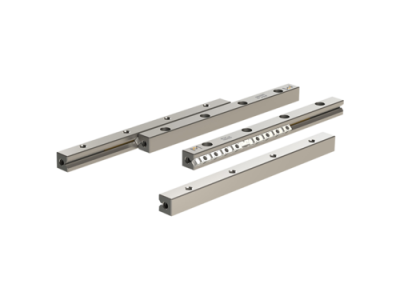

RSDE série (s hlubokou drážkou)
Zdvih: 28 - 360 mm / Zátěžná kapacita: až 127080 N / Set obsahuje: 4 kolejnice, 2 klece, 8 koncovek

Lineární vedení série RSDE - Zdvih: 28 - 360 mm - Velikosti: 3, 4 a 6 mm - Zátěžná kapacita: až 127080 N - Třídy přesnosti Q8, Q4 a Q2 - Kolejnice prokaleny pro zvýšení životnosti - Set obsahuje: 4x kolejnice + 2x klec + 8x koncový šroub - V-drážka kolejnice dokončena přesným broušením - Klec se zkříženými válečky
... Learn More
COM_VIRTUEMART_PRODUCT_QUCKVIEW

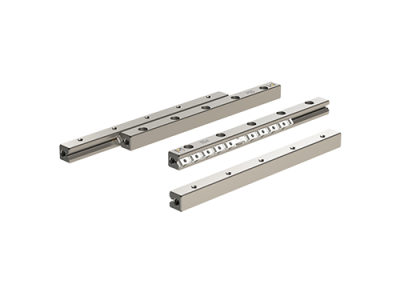

RNG série (kompaktní typ)
Zdvih: 30 - 245 mm / Zátěžná kapacita: až 70600 N / Set obsahuje: 4 kolejnice, 2 klece, 8 koncovek

Lineární vedení série RNG - Zdvih: 30 - 245 mm - Velikosti: 4 a 6 mm - Zátěžná kapacita: až 70600 N - Třídy přesnosti Q8, Q4 a Q2 - Kolejnice prokaleny pro zvýšení životnosti - Set obsahuje: 4x kolejnice + 2x klec + 8x koncový šroub - V-drážka kolejnice dokončena přesným broušením - Klec se zkříženými válečky POM, PEEK
... Learn More
COM_VIRTUEMART_PRODUCT_QUCKVIEW

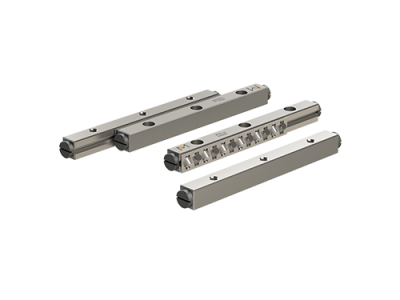

RSD série (standard)
Zdvih: 10 - 720 mm / Zátěžná kapacita: až 27300 N / Set obsahuje: 4 kolejnice, 2 klece, 8 koncovek

Lineární vedení série RSD - Zdvih: 10 - 720 mm - Zátěžná kapacita: až 27300 N - Třídy přesnosti Q8, Q4 a Q2 - Kolejnice prokaleny pro zvýšení životnosti - Set obsahuje: 4x kolejnice + 2x klec + 8x koncový šroub - V-drážka kolejnice dokončena přesným broušením - Klec se zkříženými válečky
... Learn More
COM_VIRTUEMART_PRODUCT_QUCKVIEW

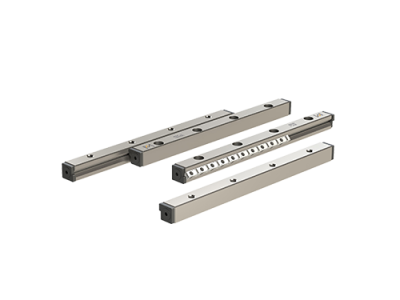

RNG-ACC (kompatkní typ s ozubeným...
Zdvih: 27 - 250 mm / Zátěžná kapacita: až 70600 N / Set obsahuje: 4 kolejnice, 2 klece, 8 koncovek

Lineární vedení série RNG s ACC technologií - Zdvih: 27 - 250 mm - ACC technologie (zrychlení až 15g) - Velikosti: 4 a 6 mm - Zátěžná kapacita: až 70600 N - Třídy přesnosti Q8, Q4 a Q2 - Kolejnice prokaleny pro zvýšení životnosti - Set obsahuje: 4x kolejnice + 2x klec + 8x koncový šroub - V-drážka kolejnice dokončena přesným broušením - Klec se zkříženými válečky POM, PEEK
... Learn More
COM_VIRTUEMART_PRODUCT_QUCKVIEW

RSDE-ACC (s hlubokou drážkou s ozubeným...
Zdvih: 25 - 316 mm / Zátěžná kapacita: až 84720 N / Set obsahuje: 4 kolejnice, 2 klece, 8 koncovek

Lineární vedení série RSDE s ACC technologií - Zdvih: 25 - 316 mm - ACC technologie (zrychlení až 15g) - Velikosti: 3, 4 a 6 mm - Zátěžná kapacita: až 84720 N - Třídy přesnosti Q8, Q4 a Q2 - Kolejnice prokaleny pro zvýšení životnosti - Set obsahuje: 4x kolejnice + 2x klec + 8x koncový šroub - V-drážka kolejnice dokončena přesným broušením - Klec se zkříženými válečky
... Learn More
