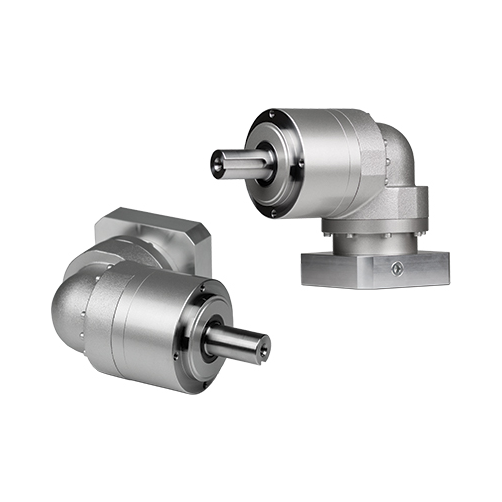

Verze EVL

Popis:

Úhlová převodovka série EVL je parametry ekvivalentní k řadě VRL. Série EVL poskytuje vynikající řešení, když prostorové uspořádání hraje významnou roli v konstrukci zařízení. Planetové ozubení v kombinaci s kuželovým soukolím poskytují produkt s robustní vnitřní konstrukcí, hladkým chodem a vysokou hustotou točivého momentu. Vůle 6 arcmin umožňuje použití EVL pro širokou škálu aplikací, kde je ve hře přesnost a dynamika, ale náklady jsou problémem. EVL série je vynikající volbou pro servo aplikace v obalových, manipulačních a automatizačních systémech. Nabízíme nejširší výběr velikostí a převodových poměrů, což našim zákazníkům poskytuje větší flexibilitu než kdykoli předtím. Průmyslové standardní montážní rozměry umožňují implementaci EVL do starších konstrukcí strojů, což našim zákazníkům šetří drahocenný čas.

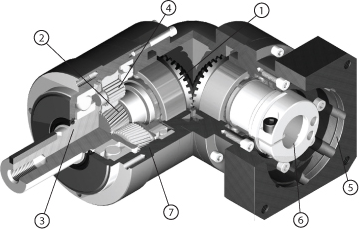

Vlastnosti:

1) Konfigurace pravoúhlého kuželového převodu umožňuje namontovat motor pod úhlem 90° od osy převodovky, což ušetří místo na celkové délce sestavy.

2) Ušlechtilá uhlíková ozubená kola dokončená patentovaným sekundárním procesem pro vyšší přesnost a tichý provoz. O 40% větší povrchová plocha zubu než průmyslový standard.

3) Jednodílná výstupní hřídel a planetový nosič se dvěma ložisky, do kterého jsou integrovány planetová ozubenená kola. To má za následek vyšší tuhost, točivý moment a bezpečnostní faktor se zaručeným vyrovnáním převodů

4) Jehlová ložiska s plným počtem valivých těles (bez klece) zajišťují vynikající přenos kroutícího momentu a torzní tuhost.

5) Optimalizovaná příruba pro připojení motoru s aktivním centrováním na vodící průměr zaručuje snadné a přesné připojení. Motor lze instalovat v jakékoli pozici.

6) Svěrné spojení hřídele optimalizované pro váš konkrétní motor. Snížená setrvačnost a vyvážení pro dynamický výkon a vysokorychlostní provoz.

7) Ozubený věnec obrobený přímo do skříně převodovky. Poskytuje větší soustřednost a eliminuje kolísání rychlosti.
